| Номер в госреестре | 98159-26 |
| Наименование СИ | Датчики напряжения компенсационные |
| Обозначение типа СИ | КВ 25-ПК |
| Изготовитель | Общество с ограниченной ответственностью «ИДМ-ПЛЮС» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики напряжения компенсационные КВ 25-ПК (далее - датчики) предназначены для преобразования входного сигнала напряжения постоянного и переменного тока в пропорциональный выходной сигнал силы электрического тока.
Принцип действия датчиков основан на эффекте Холла: входное напряжение электрического тока преобразуется в силу электрического тока пропорциональную напряжению с помощью включенного последовательно с первичной обмоткой резистора. Магнитное поле, создаваемое входным током в первичной обмотке, компенсируется полем, создаваемым током во вторичной обмотке. Вторичный ток генерируется с помощью элемента Холла и электроники датчика. Для работы датчика необходим внешний резистор, соединенный с первичной обмоткой и нагрузочный резистор, включенный между выходом датчика и общим проводом цепи питания.
Датчики выполнены в пластиковых корпусах черного или синего цвета.
Датчики не имеют модификаций.
Заводской номер наносится на лицевую сторону корпуса методом лазерной гравировки в виде цифрового кода.

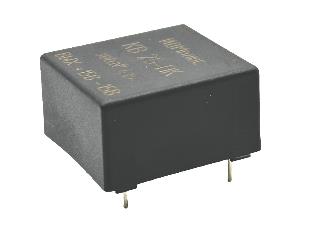

Общий вид датчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований входных значений напряжения постоянного тока Uhvd, в 1)2) | от 10 до 600 |
| Диапазон выходных значений силы постоянного тока, мА | от 0,2 до 25,0 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований напряжения постоянного тока в диапазоне рабочих температур на каждые 10 ° С, % | ±4,0 |
| Диапазон преобразований входных среднеквадратичных значений напряжения переменного тока в диапазоне частот от 50 до 800 Гц, Uhad, В 1)2) | от 3 до 600 |
| Диапазон выходных значений силы переменного тока, мА | от 0,2 до 25,0 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований среднеквадратичных значений напряжения переменного тока в диапазоне частот от 50 до 800 Гц, % | ±0,5 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований среднеквадратичных значений напряжения переменного тока в диапазоне рабочих температур на каждые 10 ° С, % | ±4,0 |
| Нормальные условия измерений: - температура окружающей среды, ° C | от +15 до +25 |
| Примечания: 1) Указания по выбору значения сопротивления резистора в первичной цепи приведены в руководстве по эксплуатации. 2) Указания по выбору значения нагрузочного сопротивления во вторичной цепи приведены в руководстве по эксплуатации. | |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | ±15 |
| Потребляемый ток по цепи питания, мА | от 10 до 45 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +85 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 22х32х28 |
| Масса, кг, не более | 0,03 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 25000 |
наносится на титульный лист паспорта типографским способом и на торцевую часть корпуса датчика методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик напряжения компенсационный | КВ 25-ПК | 1 шт. |
| Паспорт | ДМШК.411136.008ПС | 1 экз. |
| Руководство по эксплуатации | ДМШК.411136.008РЭ | 1 экз. |
приведены в разделе 5.2 «Работа изделия» документа ДМШК.411136.008РЭ «Датчик напряжения компенсационный КВ 25-ПК. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ДМШК.411136.008ТУ «Датчики напряжения компенсационные КВ 25-ПК. Технические условия».
