| Номер в госреестре | 98158-26 |
| Наименование СИ | Машины на выдавливание листового металла |
| Обозначение типа СИ | MSMF |
| Изготовитель | Производственная площадка: Tianjin Tiger Running Instrument Equipment Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины на выдавливание листового металла MSMF (далее - машины) предназначены для измерений усилия прижима, выдавливания и глубины вдавливания пуансона при испытаниях листового металла на выдавливание сферической лунки.
Принцип действия машин основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нём сферической лунки сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Конструктивно машины состоят из корпуса, на котором расположены клавиши управления, столешницы с держателем приспособления с откидной насадкой, модуля управления и/или персонального компьютера (по заказу).
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня, два датчика измерения давления масла.
Датчики давления масла измеряют давление прижима и давление выдавливания пуансона. Информация от них обрабатывается и поступает на модуль управления и/или на экран персонального компьютера (при наличии) в виде усилия прижима и усилия выдавливания.
Машины выпускаются в следующих модификациях: MSMF-60, MSMF-100, MSMF-150, MSMF-300, MSMF-600, MSMF-1000, отличающихся конструкцией передвижного пуансона и диапазонами измерений. Опционально машины могут оснащаться блоком автоматизации, в этом случае к модификации добавляется индекс А.
Нанесение знака поверки на машины не предусмотрено.
Серийный номер в виде заглавных английских букв, арабских цифр и знаков «-» методом наклейки нанесен на маркировочную табличку, закрепленную на корпусе машины.

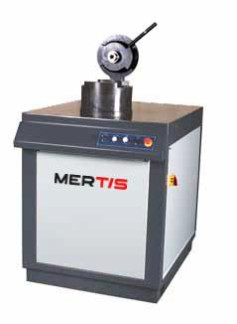

Общий вид машин представлен на рисунке 1, место нанесения серийного номера - на рисунке 2. Пломбирование машин не предусмотрено.
MSMF-60, MSMF-150
MSMF-60, MSMF-100 со столом и ПК
MSMF-300
MSMF-600A с блоком
автоматизации
MSMF-600
MSMF-1000
Рисунок 1 - Общий вид машин
Рисунок 2 - Место нанесения серийного номера
Программное обеспечение (далее - ПО) разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО состоит из двух частей - встроенного и внешнего.
Встроенное ПО находится в оперативной памяти модуля управления и устанавливается на предприятии-изготовителе, в процессе эксплуатации не подлежит изменению.
Внешнее ПО устанавливается на персональный компьютер под управлением операционной системы Windows.
Идентификационные данные внешнего ПО приведены в таблице 1.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | тегТЕ8Т-8М |
| Номер версии (идентификационный номер) ПО | 1.ХХХ* |
| Цифровой идентификатор ПО | |
| * ХХХ не относится к метрологически значимой части ПО и принимает числовые значения от 0 до 999 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений усилия выдавливания1), кН | от 60 до 1000 |
| Пределы допускаемой относительной погрешности измерений усилия выдавливания, % | ± 2 |
| Верхний предел измерений усилия прижима1), кН | от 60 до 1000 |
| Пределы допускаемой относительной погрешности измерений усилия прижима, % | ± 2 |
| Диапазон измерений глубины вдавливания пуансона2), мм | от 2 до 50 |
| Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм | ± 0,1 |
| 1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. 2) Указан максимально возможный диапазон, конкретное значение приводится в паспорте на машину. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры1), мм, не более: - глубина - ширина - высота | 2000 2000 2500 |
| Масса1), кг, не более | 3000 |
| Параметры электрического питания: - напряжение переменного тока2), В - частота переменного тока, Гц | 380±38 / 220±22 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +35 75 |
| 1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. 2) Конкретное значение приводится в паспорте на машину. | |
наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина на выдавливание листового металла | MSMF | 1 шт. |
| Блок автоматизации | - | 1 шт. (опционально) |
| Персональный компьютер с программным обеспечением | - | 1 шт. (опционально) |
| Машины на выдавливание листового металла MSMF. Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Порядок проведения испытаний» документа «Машины на выдавливание листового металла MSMF. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом
Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
ЛПС 14-2025 «Локальная поверочная схема для машин на выдавливание листового металла
MSMF», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева» 05.12.2025 г.
