| Номер в госреестре | 98151-26 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1391 |
| Изготовитель | «CHANGZHOU TONGHUI ELECTRONICS CO., LTD» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные АКИП-1391 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения и силы постоянного тока, установки электрической мощности постоянного тока и электрического сопротивления.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW).
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются диапазонами установки входных параметров и максимальной мощностью на канал.
Таблица 1 - Модификации нагрузок
| Модификация | Ubx | 1вх макс. | Мощность |
| АКИП-1391-150-30-175 | 150В | 30A | 175 Вт |
| АКИП-1391-150-30-350 | 150В | 30A | 350 Вт |
| АКИП-1391-150-60-350 | 150В | 60A | 350 Вт |
| АКИП-1391-150-120-1000 | 150В | 120A | 1000 Вт |
| АКИП-1391-150-180-1500 | 150В | 180A | 1500 Вт |
| АКИП-1391-150-240-2000 | 150В | 240A | 2000 Вт |
| АКИП-1391-500-15-175 | 500В | 15A | 175 Вт |
| АКИП-1391-500-30-350 | 500В | 30A | 350 Вт |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
- входные клеммы и гнезда для 4-х проводного подключения;
На задней панели нагрузок расположены:
- коммуникационные цифровые интерфейсы RS-232, LAN (модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000);
- интерфейс аналогового управления HANDLER;
- терминал для внешнего мониторинга тока I-MONITOR (кроме АКИП-1391-150-30-175);
- интерфейс «Master/Slave» для совместной работы нагрузок (модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000);
- разъем для подключения шнура питания и вентиляционные отверстия.
У модификации АКИП-1391-150-30-175 на корпусе отсутствует резиновый бампер.
Знак утверждения типа располагается на передней панели нагрузок как представлено на рисунках 1 - 3. Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Места пломбировки и нанесения серийного номера представлены на рисунках 4 - 6.
А . Б

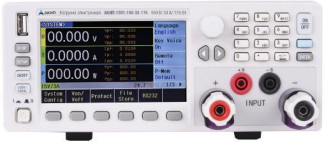

Рисунок 1 - Общий вид нагрузок АКИП-1391-150-30-175 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
Рисунок 2 - Общий вид нагрузок АКИП-1391-150-30-350, АКИП-1391-150-60-350, АКИП-1391-500-15-175, АКИП-1391-500-30-350 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
Рисунок 3 - Общий вид нагрузок АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
00.000 у
[0.0000. !000.00 .
Рисунок 4 - Вид задней панели нагрузок модификации АКИП-1391-150-30-175 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Рисунок 5 - Вид задней панели нагрузок модификации АКИП-1391-150-30-350, АКИП-1391-150-60-350, АКИП-1391-500-15-175, АКИП-1391-500-30-350 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Рисунок 6 - Вид задней панели нагрузок модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
Таблица 3 - Метрологические характеристики нагрузок модификаций АКИП-1391-150-30-175, АКИП-1391-150-30-350, АКИП-1391-150-60-350
| Наименование характеристики | Значение | |||||
| АКИП-1391-150-30-175 | АКИП-1391-150-30-350 | АКИП-1391-150-60-350 | ||||
| Диапазон напряжения на нагрузке, В | от 0 до 150 | от 0 до 150 | от 0 до 150 | |||
| Диапазон силы тока в нагрузке, А | от 0 до 30 | от 0 до 30 | от 0 до 60 | |||
| Максимальная мощность на нагрузке, Вт | 175 | 350 | 350 | |||
| Режим стабилизации напряжения | ||||||
| Диапазоны установки/измерения напряжения, В | от 0 до 15 | от 0 до 150 | от 0 до 15 | от 0 до 150 | от 0 до 15 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0005^иуст + 0,0005-ипред) | |||||
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0008-0™ + 0,0005-0ред) | |||||
| Режим стабилизации тока | ||||||
| Диапазоны установки/ измерения силы тока, А | от 0 до 3 | от 0 до 30 | от 0 до 3 | от 0 до 30 | от 0 до 6 | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности установки силы тока, А | ±(0,0005-!уст + 0,0005<!пред) | |||||
| Пределы допускаемой абсолютной погрешности измерения силы тока, А | ±(0,0008<!изм + 0,0005<!пред) | |||||
| Режим стабилизации электрической мощности | ||||||
| Диапазоны установки электрической мощности, Вт | от 0 до 175 | от 0 до 350 | от 0 до 350 | |||
| Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт | ±(0,005-РуСТ + 0,001 •Рпред) | |||||
| Режим стабилизации сопротивления | ||||||
| Диапазоны установки сопротивления | от 0,05 Ом до 50 кОм | от 0,05 Ом до 50 кОм | от 0,05 Ом до 25 кОм | |||
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(Иусг-0,01) | |||||
| Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. R^ - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Руст - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||||
Таблица 4 - Метрологические характеристики нагрузок модификаций АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000
| Наименование характеристики | Значение | |||||
| АКИП-1391-150-120-1000 | АКИП-1391-150-180-1500 | АКИП-1391-150-240-2000 | ||||
| Диапазон напряжения на нагрузке, В | от 0 до 150 | от 0 до 150 | от 0 до 150 | |||
| Диапазон силы тока в нагрузке, А | от 0 до 120 | от 0 до 180 | от 0 до 240 | |||
| Максимальная мощность на нагрузке, Вт | 1000 | 1500 | 2000 | |||
| Режим стабилизации напряжения | ||||||
| Диапазоны установки/измерения напряжения, В | от 0 до 15 | от 0 до 150 | от 0 до 15 | от 0 до 150 | от 0 до 15 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0005^уст + 0,0005-ипред) | |||||
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0008-иизм + 0,0005-ипред) | |||||
| Режим стабилизации тока | ||||||
| Диапазоны установки/ измерения силы тока, А | от 0 до 12 | от 0 до 120 | от 0 до 18 | от 0 до 180 | от 0 до 24 | от 0 до 240 |
| Пределы допускаемой абсолютной погрешности установки силы тока, А | ±(0,0005-!уст + 0,0005-!пред) | |||||
| Пределы допускаемой абсолютной погрешности измерения силы тока, А | ±(0,0008<1изм + 0,0005<!пред) | |||||
| Режим стабилизации электрической мощности | ||||||
| Диапазоны установки электрической мощности, Вт | от 0 до 1000 | от 0 до 1500 | от 0 до 2000 | |||
| Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт | ±(0,005-Руст + 0,001 •Рпред) | |||||
| Режим стабилизации сопротивления | ||||||
| Диапазоны установки сопротивления | от 0,02 Ом до 50 кОм | от 0,02 Ом до 50 кОм | от 0,01 Ом до 25 кОм | |||
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(Иусг-0,01) | |||||
Таблица 5 - Метрологические характеристики нагрузок модификаций АКИП-1391-500-15-175, АКИП-1391-500-30-350
| Наименование характеристики | Значение | |||
| АКИП-1391-500-15-175 | АКИП-1391-500-30- 350 | |||
| 1 | 2 | 3 | ||
| Диапазон напряжения на нагрузке, В | от 0 до 500 | от 0 до 500 | ||
| Диапазон силы тока в нагрузке, А | от 0 до 15 | от 0 до 30 | ||
| Максимальная мощность на нагрузке, Вт | 175 | 350 | ||
| Режим стабилизации напряжения | ||||
| Диапазоны установки/измерения напряжения, В | от 0 до 50 | от 0 до 500 | от 0 до 50 | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ±(0,0005-иуСТ + 0,0005-ипред) | |||
П Продолжение таблицы 5
| 1 | 2 | 3 | ||
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,0008-иизм + 0,0005-ипред) | |||
| Режим стабилизации тока | ||||
| Диапазоны установки/ измерения силы тока, А | от 0 до 1,5 | от 0 до 15 | от 0 до 3 | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности установки силы тока, А | ±(0,0005-!усг + 0,0005-1пред) | |||
| Пределы допускаемой абсолютной погрешности измерения силы тока, А | ±(0,0008Пизм + 0,0005Ппред) | |||
| Режим стабилизации электрической мощности | ||||
| Диапазоны установки электрической мощности, Вт | от 0 до 175 | от 0 до 350 | ||
| Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт | ±(0,005'Руст + 0,001 •Рпред) | |||
| Режим стабилизации сопротивления | ||||
| Диапазоны установки сопротивления | от 0,2 Ом до 50 кОм | от 0,1 Ом до 50 кОм | ||
| Пределы допускаемой абсолютной погрешности установки сопротивления, Ом | ±(Куст-0,01) | |||
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, %, не более | 75 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Диапазон напряжения питающей сети с частотой 50 Гц, В | от 198 до 242 |
| Габаритные размеры (ширина х высота х глубина), мм, не более АКИП-1391-150-30-175, АКИП-1391-150-30-350, АКИП-1391-150-60- | 215x88x390 |
| 350 АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, | 430x88x529 |
| АКИП-1391-150-240-2000 АКИП-1391-500-15-175, АКИП-1391-500-30-350 | 215x88x390 |
| Масса, кг, не более АКИП-1391-150-30-175 | 3,0 |
| АКИП-1391-150-30-350, АКИП-1391-150-60-350 | 4,8 |
| АКИП-1391-150-120-1000 | 13,0 |
| АКИП-1391-150-180-1500 | 15,5 |
| АКИП-1391-150-240-2000 | 18,0 |
| АКИП-1391-500-15-175 | 3,0 |
| АКИП-1391-500-30-350 | 4,8 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность нагрузок
| Наименование | Обозначение | Количество шт./экз. |
| Нагрузка электронная | АКИП-13911) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации CD-диск | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1391».
