| Номер в госреестре | 98144-26 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ТЕСТ-2309 |
| Изготовитель | Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.04.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-2309 (далее - системы) предназначены для измерений мгновенных значений напряжения постоянного тока, амплитуды сигналов, частоты импульсных сигналов, длительности фронта (спада) импульсного сигнала, воспроизведения напряжения и силы постоянного тока.
Принцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений напряжения постоянного тока, амплитуды и частоты сигналов, воспроизведений напряжения и силы постоянного тока.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ315 или СЭ315-01 для систем модификации ТЕСТ-2309-01. В состав стойки входят блоки БЭ375 и ИП. В блок БЭ375 входят измеритель мгновенных значений напряжения постоянного тока МН12ИП-РХ1е-50В, осциллограф цифровой ОСЦ201-РХ1е. Блок ИП включает в себя источник питания программируемый модульный МСП 1600А с установленными в него модулями питания МП40В10А. Измерительные каналы стоек СЭ315 и СЭ315-01 выходят на коммутационную панель КП-2309 и КП-2309-01 соответственно, предназначенную для присоединения к измерительным каналам проверяемого технического устройства. Коммутация между функциональными узлами осуществляется при помощи Ethernet.
Системы выпускаются в двух модификациях ТЕСТ-2309 и ТЕСТ-2309-01, отличающихся количеством каналов воспроизведений напряжения и силы постоянного тока.
Заводской номер наносится на корпус стойки СЭ315 (для модификации ТЕСТ-2309) и СЭ315-01 (для модификации ТЕСТ-2309-01) на маркировочную табличку методом лазерной гравировки в виде цифрового кода.

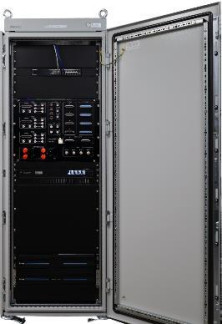

Общий вид систем с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Стойка СЭ315
Стойка СЭ315-01
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид систем с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Системы работают под управлением ПО, которое выполняет следующие функции:
- управление модулями системы;
- считывание измерительной информации;
- протоколирование измерительной информации.
Метрологически значимым является встроенное ПО.
Метрологически значимое ПО выделено в файлы библиотеки математических функций Povcalc.so.
Метрологические характеристики систем нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Операционная система | Linux |
| Идентификационное наименование | povCalc.so |
| Номер версии ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | D8349CB9 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| МН12ИП-РХ1е-50В | |
| Диапазон измерений напряжения постоянного тока, В | от -35 до +35 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±0,1 |
| Количество измерительных каналов напряжения постоянного тока | 12 |
| ОСЦ2О1-РХ1е | |
| Диапазон измерений амплитуды сигналов, В | от 2,5 до 5 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды сигналов, В | ±0,1 |
| Диапазон измерений частоты импульсных сигналов, кГ ц | от 1 до 50 000 |
| Пределы допускаемой относительной погрешности измерений частоты импульсных сигналов, % | ±240-3 |
| Длительность фронта (спада), нс, не более | 15 |
| Количество измерительных каналов осциллографа | 2 |
| МСП 1600А со вставкой МП40В10А | |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,04 до 35 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±0,1 |
| Диапазон воспроизведений силы постоянного тока, А | от 0,1 до 3 |
| Пределы абсолютной допускаемой погрешности воспроизведения силы постоянного тока, А | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов воспроизведения напряжения и силы постоянного тока - для модификации ТЕСТ-2309 - для модификации ТЕСТ-2309-01 | 4 2 |
| Параметры электрического питания: - напряжение переменного тока стойки, В - частота переменного тока, Гц | 230±23 50±1 |
| Электрическое сопротивление цепи защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 1916х616х1154 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +5 до+35 80 от 86 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус систем любым технологическим методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ТЕСТ-2309 | ФТКС.411713.4901) ФТКС.411713.490-012) | 1 шт. |
| Формуляр | ФТКС.411713.490ФО | 1 экз. |
| Руководство по эксплуатации | ФТКС.411713.490РЭ | 1 экз. |
| Руководство оператора | ФТКС.52129-01 34 01 | 1 экз. |
| 1) - для модификации ТЕСТ-2309; 2) - для модификации ТЕСТ-2309-01. | ||
приведены в разделе 4 «Устройство и работа» документа ФТКС.411713.490РЭ «Системы автоматизированные измерительные ТЕСТ-2309. Руководство по эксплуатации», ФТКС.411713.490-01РЭ «Системы автоматизированные измерительные ТЕСТ-2309-01. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
ФТКС.411713.448ТУ «Системы автоматизированные измерительные ТЕСТ-2309.
Технические условия»
