| Номер в госреестре | 98121-26 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | ENPROTEC IR |
| Изготовитель | Производственная площадка: «Wuhan Tongsheng Technology Co., Ltd.» |
| Год регистрации | 2026 |
| Срок свидетельства | 30.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные ENPROTEC IR (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные ENPROTEC IR изготавливаются в следующих моделях: Р400, Р600, Р610, Р800, S650, S850, S870. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Камеры тепловизионные ENPROTEC IR моделей Р400, Р600, Р610, Р800 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов (HDMI, USB Type C, RJ45) и зарядного устройства.
Камеры тепловизионные ENPROTEC IR моделей S650, S850, S870 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель, фонарь и видеокамеры. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.
Внутреннее программное обеспечение тепловизоров ENPROTEC IR позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке заданной области, осуществить перерасчёт температурной разницы на ток актуальной нагрузки, основываясь на документе РД 153-34.0-20.363-99, регулировать цветовые шкалы и т.д.
Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунках 1-3.
Место нанесения заводского номера

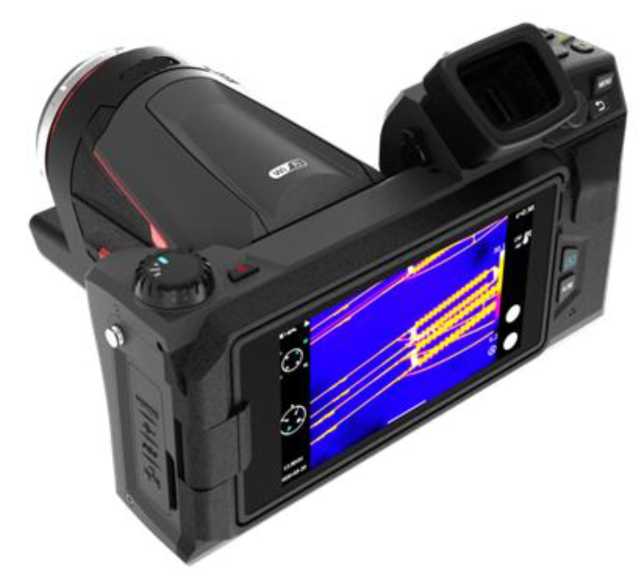

Рисунок 1 - Общий вид камер тепловизионных ENPROTEC IR моделей Р400, Р600, Р610

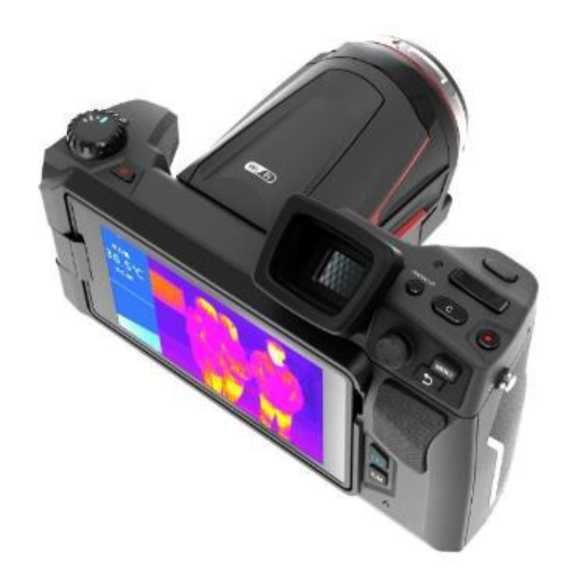

Рисунок 2 - Общий вид камер тепловизионных ENPROTEC IR модели Р800

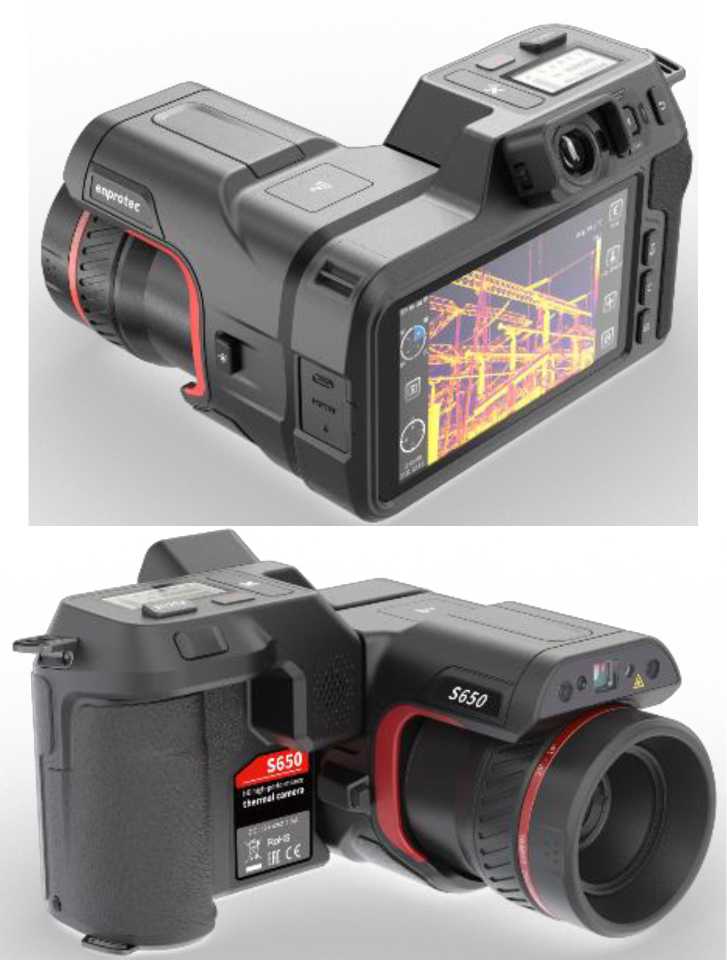

Рисунок 3 - Общий вид камер тепловизионных ENPROTEC IR моделей S650, S850, S870,
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО камер тепловизионных ENPROTEC IR моделей
Р400, Р600, Р610, Р800
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже enprotec V1.1.1.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных ENPROTEC IR моделей
S650, S850, S870__________________________________________________________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже enprotec V1.1.1.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение устанавливается на персональный компьютер и обеспечивает просмотр изображений в реальном времени, структурированное хранение и просмотр снимков, сделанных ранее, с возможностью отслеживания динамики изменений за временной период.
Метрологические и технические характеристики камер тепловизионных ENPROTEC IR моделей Р400, Р600, Р610, Р800, S650, S850, S870 в зависимости от модели приведены в таблицах 3-5. Показатели надежности приведены в таблице 6.
Таблица 3 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей Р400, Р600
| Наименование характеристики | Значение (в зависимости от модели) | |
| Р400 | Р600 | |
| Диапазоны измерений температуры^), °С | от -40 до +150; от +100 до +800; от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,045 | 0,040 |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° | |
Продолжение таблицы 3
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 1,13 2,19 0,52 0,34 | 0,68 1,31 0,31 0,2 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 640x480 |
| Масса (с учетом аккумуляторной батареи), кг, не более | 1,35 | |
| Запись изображений или частота обновлений, Гц | 9 или 30 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 206x145x135 | |
| Время работы от батареи, ч, не менее (при выключенном Wi-Fi) | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -40 до +50 от 10 до 95 (без конденсации) | |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически | ||
Таблица 4 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей Р610, Р800__________________________________________________________________
| Наименование характеристики | Значение (в зависимости от модели) | |
| Р610 | Р800 | |
| Диапазоны измерений температуры (*), °С | от -40 до +150; от +100 до +800; от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С | ±1,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,030 | |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |
Продолжение таблицы 4
| Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° | 25,0°х19,0° 45,0°х34,0° 15,0°х11,0° 9,0°х7,0° |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 0,68 1,31 0,31 0,20 | 0,43 0,8 0,27 0,16 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 640х480 | 1024x 768 |
| Масса (с учетом аккумуляторной батареи), кг, не более | 1,35 | |
| Запись изображений или частота обновлений, Гц | 9 или 30 | 9 или 25 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 206x145x135 | 206x169x135 |
| Время работы от батареи, ч, не менее (при выключенном Wi-Fi) | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -40 до +50 от 10 до 95 (без конденсации) | |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу. | ||
Таблица 5 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей S650, S850, S870____________________________________________________________
| Наименование характеристики | Значение (в зависимости от модели) | ||
| S650 | S850 | S870 | |
| Диапазоны измерений температуры (*), °С | от -40 до +150; от 0 до +650; от +400 до +1200(по специальному заказу - до +2500 °С)** | от -40 до +150; от 0 до +800; от +400 до +1200 (по специальному заказу -до +2500 °С)** | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С | ±1,0 | ||
Продолжение таблицы 5
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,03 | 0,025 | |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | ||
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макро-объектив | 25,0°х19,0° 45°х34° 15°х11° 7°х5° 9,7°х7,8° | 25,0°х19,0° 45°х34° 15°х11° 7°х5° 19°х15° | |
| Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макро-объектив | 0,71 1,2 0,4 0,19 0,35 | 0,43 0,8 0,26 0,12 0,335 | 0,34 0,63 0,2 0,09 0,335 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Количество пикселей матрицы детектора, пикселихпиксели | 640x512 | 1024x768 | 1280x1024 |
| Количество пикселей матрицы детектора с технологией Super resolution, пикселихпиксели | 1280x1024 | 2048x1536 | 2560x2048 |
| Масса (с учетом аккумуляторной батареи), кг, не более | 1,86 | ||
| Запись изображений или частота обновлений, Гц | 9 или 30 | ||
| Габаритные размеры, мм (длина х ширина х высота), не более | 191x171x118 | ||
| Время работы от батареи, ч, не менее (при выключенном Wi-Fi) | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -40 до +50 от 10 до 95 (без конденсации) | ||
| Примечания: * - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; * * - опционально, при использовании высокотемпературного фильтра. | |||
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 20 000 |
| Средний срок службы, лет, не менее | 7 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | ENPROTEC IR | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные ENPROTEC IR модификаций P400, Р600, Р610, Р800 | - | 1 экз. |
| Руководство по эксплуатации на камеры тепловизионные ENPROTEC IR моделей S650, S850, S870. | - | 1 экз. |
| Зарядное устройство | - | 1 шт. |
| Футляр для переноски | - | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| Ремешок на запястье | - | 1 шт. |
| Программное обеспечение на USB-накопителе | - | 1 шт. |
| Широкоугольный объектив | - | 1 шт.(*) |
| Телеобъектив | - | 1 шт.(*) |
| Ультра-телеобъектив (только для моделей Р400, Р600, Р610, Р400, Р800) | - | 1 шт.(*) |
| Телеобъектив (средний) (только для моделей S650, S850, S870) | - | 1 шт.(*) |
| Макро-объектив (только для моделей S650, S850, S870) | - | 1 шт.(*) |
| Примечания: (*) - по дополнительному заказу | ||
приведены в разделе 4 «Обследование» документа «Камеры тепловизионные ENPROTEC IR модификаций P400, Р600, Р610, Р800. Руководства по эксплуатации» и «Операция анализа» документа «Камеры тепловизионные ENPROTEC IR моделей S650, S850, S870. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-005-29478099-2025 «Камеры тепловизионные ENPROTEC IR. Технические условия».
