Приборы оптические координатно-измерительные бесконтактные Blasar, 98092-26

Назначение

Приборы оптические координатно-измерительные бесконтактные Blasar (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных позиционных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы. Позиционные метки подразделяются на кодированные и не кодированные.

Кодированными метками называются метки с определенным, уникальным рисунком, по которому программное обеспечение распознает номер контрольной (реперной) точки измерения. Кодированные метки применяются при измерениях с использованием встроенной фотограмметрии. При помощи встроенной фотограмметрии выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

Не кодированные метки не несут в себе никакой информации и применяются совместно с другими аналогичными метками для проведения измерений без использования фотограмметрии.

К данному типу средств измерений относятся приборы, изготавливаемые в следующих модификациях: Blasar M1, Blasar M2, Blasar M2 Plus, Blasar М2 Elite, Blasar M3, Blasar M4, отличающиеся внешним видом, значениями метрологических и некоторых технических характеристик.

Заводской номер в виде числового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

а)

б)

в)

е)

д)

г)

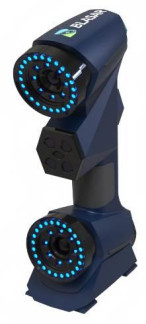

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Blasar модификаций: а) Blasar M1; б) Blasar M2; в) Blasar M2 Plus; г) Blasar M2 Elite;

д) Blasar M3; е) Blasar M4

Место нанесения

маркировочной наклейки с заводским

номером средства измерений

а)

МгаЫ; N«<ir Mi ЖИЛИМ» Uwel:24V—• heo л к с С

в)

г)

Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных Blasar модификаций: а) Blasar M1; б) Blasar M2, Blasar M2 Plus, Blasar M2 Elite; в) Blasar M3; г) Blasar M4

а)

ооооо ооооо ооооо ооооо ооооо

б)

Рисунок 3 - Общий вид меток: а) кодированные; б) не кодированные

Программное обеспечение

Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Smart3DScan», «RigelScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики приборов

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Процесс сканирования» документов «Приборы оптические координатно-измерительные бесконтактные Blasar M1. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar М2, Blasar M2 Elite, Blasar M2 Plus. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar M3. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar M4. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

ТУ 26.20.16-001-96014722-2025. Приборы оптические координатно-измерительные бесконтактные Blasar. Технические условия
