| Номер в госреестре | 98089-26 |
| Наименование СИ | Косы термометрические цифровые |
| Обозначение типа СИ | ТКЦ |
| Изготовитель | Общество с ограниченной ответственностью «Приборы для испытания грунтов» |
| Год регистрации | 2026 |
| Срок свидетельства | 26.03.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Косы термометрические цифровые ТКЦ (далее - термокосы) предназначены для измерений температуры грунтов в сухих и сырых скважинах глубиной до 500 м в процессе проведения полевых и стационарных исследований температурного режима грунтов в ходе проведения инженерно-геокриологических (мерзлотных) исследований и геотехнического мониторинга при градостроительной деятельности, а также на опытных площадках, предназначенных для стационарных наблюдений.
Принцип действия термокос основан на преобразовании температуры, воздействующей на цифровые датчики, в цифровой код при помощи встроенных в каждый датчик преобразователей.
Термокосы представляют собой цепочку датчиков температуры, соединенных общим кабелем в гирлянду (или несколько гирлянд), оснащенную разъемом для подсоединения любых совместимых приборов (контроллеров, считывателей, терминалов сбора данных, преобразователей интерфейса и т.д.) или компьютера.
Обмен данных между термокосой и внешними устройствами производится по последовательному интерфейсу.
Цифровые датчики температуры в защитных оболочках распределены по длине рабочей части термокосы. Шаг расположения датчиков температуры по длине кабеля (провода) термокосы соответствует требованиям, приведенным в ГОСТ 25358-2024 или определяется заказом (опционально). Места спаек термокосы электро- и гидроизолированы.
Термокосы имеют исполнения, отличающиеся длиной, количеством датчиков температуры и вариантами их расположения в термокосе, расстоянием между «нулевым» уровнем и разъемом, наличием утяжелителя. Дополнительно термокоса может комплектоваться тросиком, крышкой - заглушкой, разъемными дисками диафрагмами.
Структура и расшифровка условного обозначения термокос ТКЦ приведена на рисунке 1 и в таблице 1.
ТКЦ - AA / BB / CC / D / E Н Р
1 2 3 4 5 6 7 8
Рисунок 1 - Структура условного обозначения термокос ТКЦ
| Таблица 1 - | Расшифровка структуры условного обозначения термокосы | |
| Позиция | Значение | Описание |
| 1 | ТКЦ | Обозначение термокосы |
| 2 | (*) | Длина выноса, м |
| 3 | (**) | Длина рабочей части термокосы, м |
| 4 | (**) | Количество датчиков, шт |
| 5 | 1 2 | Тип исполнения: - базовое исполнение (по ГОСТ 25358-2024) - улучшенное исполнение |
| 6 | 1 2...9 | Тип разъема: - базовый разъем - разъем, отличный от базового (определяется при заказе изделия, указывается в паспорте изделия) |
| 7 | Н | Указывается только для исполнения без утяжелителя (определяется при заказе изделия, указываются в паспорте изделия) |
| 8 | P | Указывается только для исполнения с расширенным температурным диапазоном эксплуатации (для исполнения с базовым температурным диапазоном эксплуатации - не указывается) |
| Примечания: (*) ( ) - в соответствии с заказом; ( ) - информация приведена в таблице 3. В случае базовой модификации (D=1, E=1, с утяжелителем, базовый температурный диапазон эксплуатации) допускается не указывать значения параметров D, E, а также Н и Р при маркировке и заказе. По согласованию с заказчиком допускается не указывать при маркировке и заказе значения параметров D, E, а также Н и Р. Допускается в маркировке вместо знака «/» (обратная косая черта) применять знак «.»(точка). | ||
Нанесение знака поверки на термокосы не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового кода, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится любым технологическим способом на маркировочную табличку (этикетку), закрепляемую на защитную оболочку кабеля/провода термокосы, или на разъем термокосы, или на шильдик.

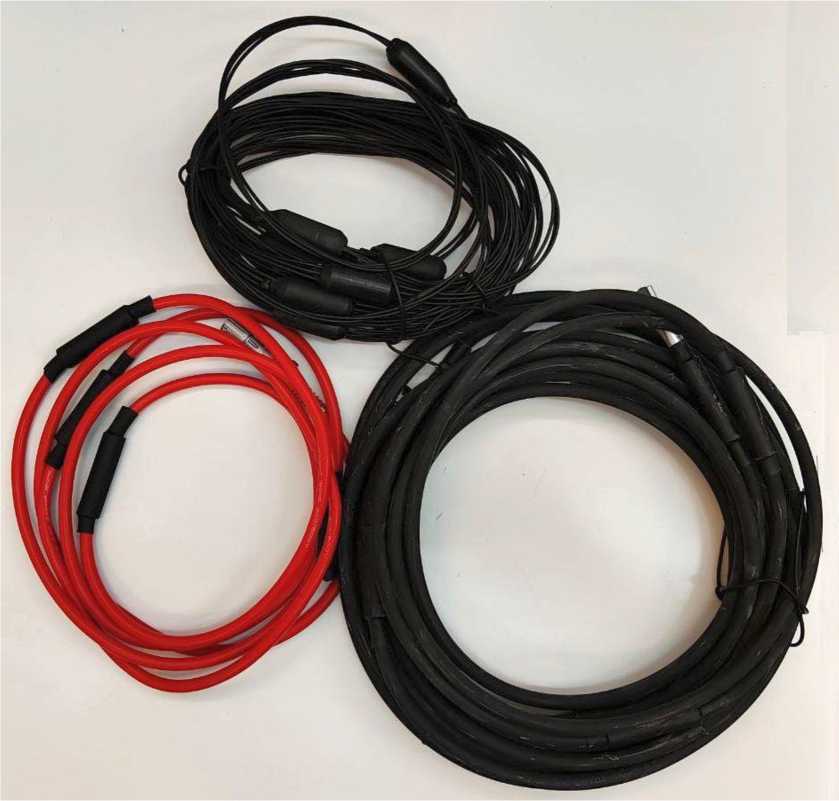

Общий вид термокос представлен на рисунке 2.

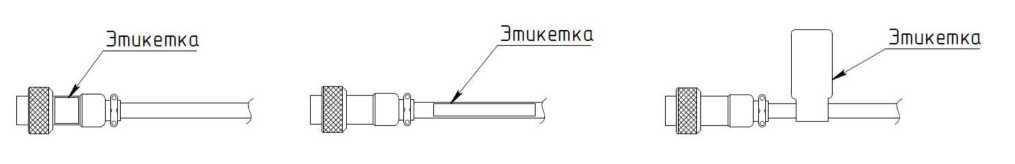

Варианты размещения маркировки термокос и мест нанесения заводского номера представлены на рисунке 3.
Рисунок 2 - Общий вид термокос ТКЦ
На провод/кабель
На табличку/шильдик
На разъем
Рисунок 3 - Варианты размещения маркировки термокос ТКЦ и мест нанесения заводского номера
Пломбировка от несанкционированного доступа не предусмотрена
Программное обеспечение (ПО) состоит только из встроенного, метрологически значимого, ПО в запоминающем устройстве термокосы ТКЦ.
Идентификационные данные ПО - недоступны.
Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и не преднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики термокос приведены в таблицах 2-4.
Показатели надежности приведены в таблице 5.
аблица 2 - Метрологические характеристики базового исполнения
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности, °С: | |
| - в диапазоне измерений от -50 °С до -10 °С не включ. | ±0,3 |
| - в диапазоне измерений от -10 °С до -3 °С не включ. | ±0,2 |
| - в диапазоне измерений от -3 °С до +3 °С включ. | ±0,1 |
| - в диапазоне измерений св. +3 °С до +10 °С включ. | ±0,2 |
| - в диапазоне измерений св. +10 °С до +50 °С | ±0,3 |
аблица 3 - Метрологические характеристики улучшенного исполнения
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности, °С: - в диапазоне измерений от -50 °С до -30 °С не включ. | ±0,2 |
| - в диапазоне измерений от -30 °С до +30 °С включ. | ±0,1 |
| - в диапазоне измерений св. +30 °С до +50 °С | ±0,2 |
| Таблица 4 - Технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: а) для исполнения с базовым температурным диапазоном эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % б) для исполнения с расширенным температурным диапазоном эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +50 до 95 от -60 до +85 до 95 |
| Дискретность показаний, °С | 0,01 |
| Длина термокосы, м, не более | 500 |
| Количество датчиков | от 1 до 250 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист Паспорта и Руководства по эксплуатации типографским способом.
аблица 6 - Комплектность поставки
| Наименование | Обозначение | Количество |
| Термометрическая коса цифровая ТКЦ | в соответствии с заказом | от 1 шт., в соответствии с заказом |
| Руководство по эксплуатации | ТКЦ.4211.РЭ | 1 экз.1) |
| Паспорт | ТКЦ.4211.ПС | 1 экз. |
| Совместимый прибор | - | По дополнительному заказу |
| 1) - Один экземпляр на партию | ||
приведены в разделе 5 «Подготовка к работе и порядок работы» руководства по эксплуатации ТКЦ.4211.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ГОСТ 25358-2024 «Грунты. Метод полевого определения температуры»
ТУ 4211-001-05171686-2026 «Косы термометрические цифровые ТКЦ. Технические условия»
