| Номер в госреестре | 98072-26 |
| Наименование СИ | Датчики силоизмерительные |
| Обозначение типа СИ | Н |
| Изготовитель | Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ» |
| Год регистрации | 2026 |
| Срок свидетельства | 24.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные Н (далее - датчики) предназначены для измерений силы натяжения талевого каната.
Принцип действия датчиков основан на преобразовании силы натяжения талевого каната в поперечную силу посредством геометрической формы балки датчика. Поперечная сила преобразуется первичным преобразователем в нормированный выходной сигнал.
Конструктивно датчики состоят из балки, первичного преобразователя (датчика силоизмерительного тензорезисторного) и механизма зажима каната.
При монтаже, датчик крепится к неподвижному концу талевого каната, который изгибается вследствие геометрической формы датчика. При осевом нагружении, в местах изгиба каната возникают поперечные усилия. Данные усилия передаются через механизм зажима на первичный преобразователь. Первичный преобразователь вырабатывает выходной сигнал, пропорциональный натяжению в талевом канате.
Датчики изготавливаются в модификациях Н2-2-С3 и Н2-5-С3, отличающихся между собой диапазонами измерений силы и значениями технических характеристик.
Общий вид датчиков приведен на рисунке 1.

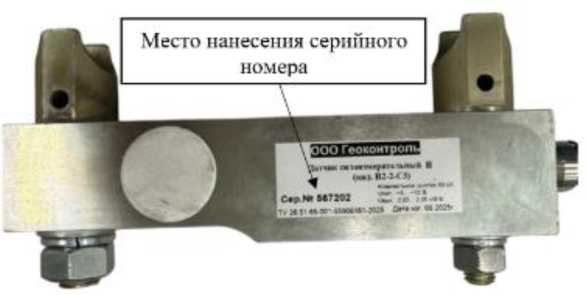

Серийный номер, в виде цифрового обозначения, наносится на боковую поверхность датчика методом типографской печати на наклейку. Место нанесения серийного номера представлено на рисунке 2.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено.
Рисунок 1 - Общий вид датчиков и место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| Модификация | Н2-2-С3 | Н2-5-С3 |
| Номинальное усилие, Ком, кН | 80 | 430 |
| Выходной сигнал при Fном, мВ/В | от 2,03 до 2,05 | |
| Нижний предел измерений, % от Fном | 2 | |
| Пределы допускаемой основной относительной погрешности измерений силы, % | ±1 | |
| Пределы допускаемой дополнительной относительной погрешности измерений силы обусловленной изменением температуры окружающего воздуха от нормальных условий (от плюс 15 °С до плюс 25 °С) на каждые 10 °С, % | ±0,2 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Предельно допустимое усилие, % от Fном | 125 |
| Номинальное входное сопротивление, Ом | от 360 до 400 |
| Номинальное выходное сопротивление, Ом | от 330 до 370 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Напряжение постоянного тока, В | от 5 до 12 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более Н2-2-С3 Н2-5-С3 | 210x200x80 230x250x100 |
| Масса, кг, не более Н2-2-С3 Н2-5-С3 | 4,2 7,3 |
| Условия эксплуатации: температура окружающей среды, °С | от -60 до +40 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 ч, % | 0,9 |
| Срок службы, лет | 10 |
наносится типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный1) | Н | 1 шт. |
| Руководство по эксплуатации | Н2.001.РЭ | 1 шт. |
| Паспорт1) | _ | 1 экз. |
| 1) Модификация в соответствии с заказом | ||
приведены в разделе 2 «Использование по назначению» документа Н2.001.РЭ «Датчики силоизмерительные Н. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. №2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-001-55908181-2025 «Датчики силоизмерительные Н. Технические условия».
