| Номер в госреестре | 98071-26 |
| Наименование СИ | Нутромеры |
| Обозначение типа СИ | RGK |
| Изготовитель | Guilin Guanglu Measuring Instrument Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 24.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры RGK (далее - нутромеры) предназначены для измерений внутренних размеров деталей.
Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, индикатора часового типа, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию и центрирующего мостика.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются в следующих модификациях: NI-18, NI-35, NI-50, NI-160, которые отличаются между собой диапазонами измерений и техническими характеристиками, и в исполнениях 1 и 2, отличающихся метрологическими характеристиками.
ГП RGK
Товарный знак наносится на паспорт нутромеров типографским методом,
а также на циферблат отсчетного устройства нутромера краской или в виде наклейки. Цвет товарного знака может отличаться.
Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на термоизолирующую накладку державки с помощью гравировки, наклейки или типографским способом и на боковую поверхность корпуса отчетного устройства краской, травлением, наклейкой или лазерной маркировкой в виде цифрового обозначения, состоящего из арабских цифр. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.
Нанесение знака поверки на средство измерений и пломбирование нутромеров не предусмотрено.
Общий вид нутромеров представлен на рисунках 1 - 4.
Места нанесения заводских номеров представлены на рисунке 5.

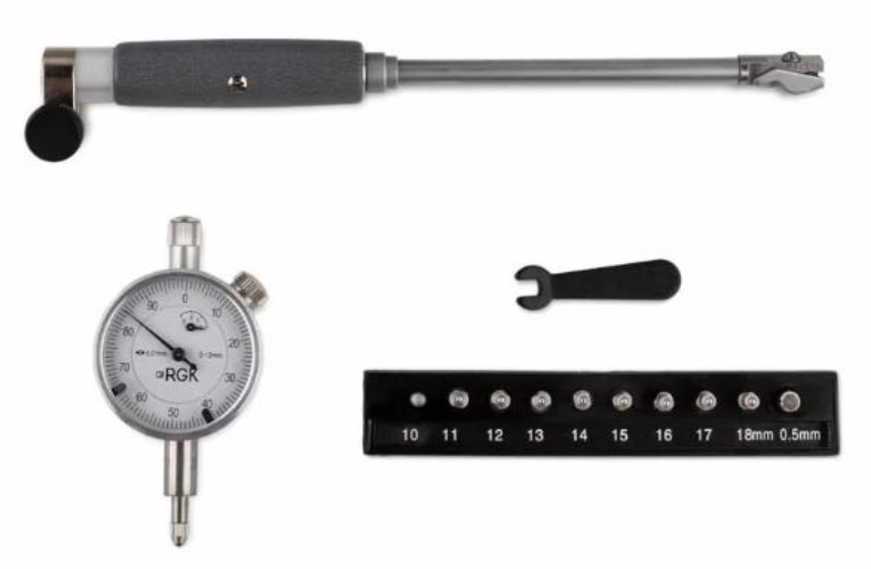

Рисунок 1 - Общий вид нутромеров модификации NI-18

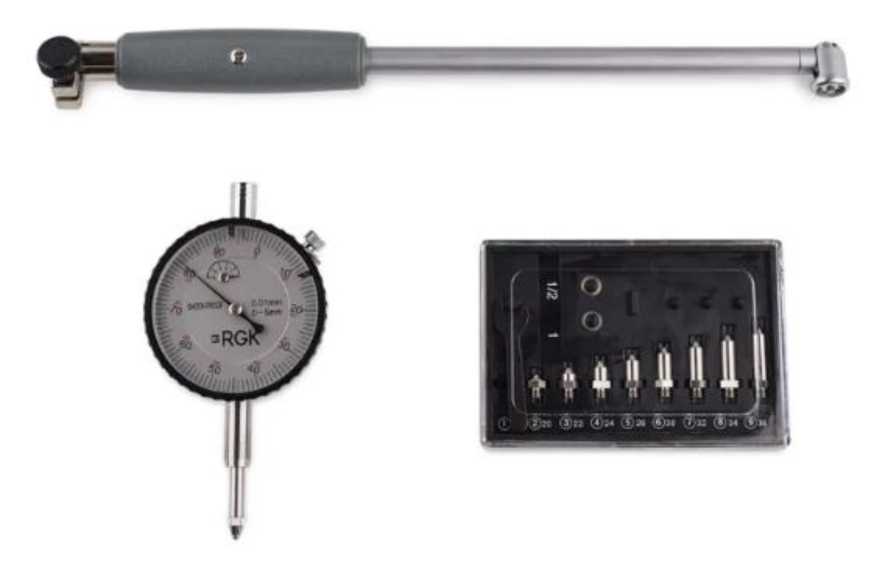

Рисунок 2 - Общий вид нутромеров модификации NI-35
Рисунок 3 - Общий вид нутромеров модификации NI-50

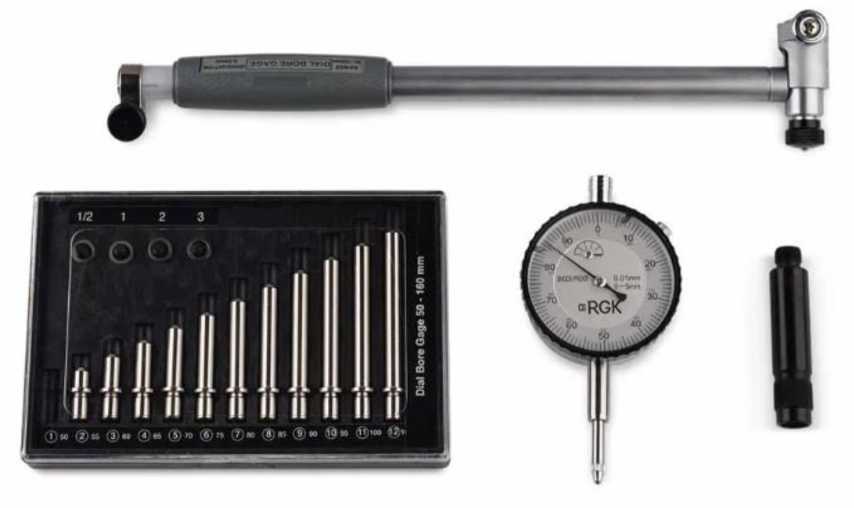

Рисунок 4 - Общий вид нутромеров модификации NI-160
Место нанесения заводского номера

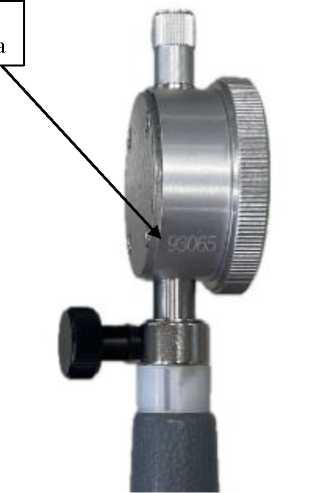

Рисунок 5 - Места нанесения заводских номеров на нутромеры и отсчетные устройства
Таблица 1 - Основные метрологические характеристики
| Модифик ация | Диапазон измерений нутромера, мм | Отсчетное устройство | Размах показан ий, мм, не более | Пределы допускаемой абсолютной погрешности, мм, на любом участке диапазона измерений, мм | Пределы допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм | Измерительное усилие, Н | |||||
| Диапазон измерени й, мм | Цена деления, мм | 0,1 | 1 | нутроме ра | центрир ующего мостика | ||||||
| исполн ение 1 | исполн ение 2 | исполн ение 1 | исполне ние 2 | ||||||||
| NI-18 | от 10 до 18 | от 0 до 3 | 0,01 | 0,003 | ±0,005 | ±0,008 | _ | _ | ±0,003 | от 2,5 до 4,5 | от 5,0 до 8,5 |
| NI-35 | от 18 до 35 | от 0 до 5 | ±0,010 | ±0,012 | |||||||
| NI-50 | от 35 до 50 | ||||||||||
| NI-160 | от 50 до 160 | _ | _ | от 5,0 до 9,0 | от 9,5 до 16,0 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для нутромера с диапазоном измерений в мм | |||
| от 10 до 18 | от 18 до 35 | от 35 до 50 | от 50 до 160 | |
| Наибольшая глубина измерений, мм | 100 | 125 | 150 | |
| Наименьшее перемещение измерительного стрежня, мм | 0,8 | 1,5 | 4,0 | |
| Параметр шероховатости Ra, мкм, не более: - измерительных поверхностей стержней - опорных поверхностей центрирующего мостика | 0,16 0,63 | |||
Таблица 3 - Габаритные размеры и масса
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| NI-18 | 260 | 40 | 60 | 0,3 |
| NI-35 | 350 | 50 | 60 | 0,3 |
| NI-50 | 1200 | 60 | 60 | 0,7 |
| NI-160 | 1200 | 160 | 80 | 0,8 |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +19 до +21 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 3000 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нутромер RGK | _ | 1 шт. |
| Индикатор часового типа | _ | 1 шт. |
| Сменные измерительные стержни | _ | 1 компл. |
| Приставочные шайбы1) | _ | 1 компл. |
| Ключ | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| 1) В комплект к нутромерам модификации NI-18 не входят. | ||
приведены в разделе 4 «Указания по эксплуатации» паспорта «Паспорт. Нутромер RGK».
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd. «Нутромеры RGK».
