| Номер в госреестре | 98069-26 |
| Наименование СИ | Преобразователи аналоговых сигналов измерительные |
| Обозначение типа СИ | НПТ-5 |
| Изготовитель | Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» |
| Год регистрации | 2026 |
| Срок свидетельства | 24.03.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи аналоговых сигналов измерительные НПТ-5 (далее - преобразователи) предназначены для измерений и преобразования выходных сигналов от термопреобразователей сопротивления в виде электрического сопротивления постоянного тока в сигналы силы постоянного тока.
Принцип действия преобразователей основан на измерении электрического сопротивления постоянного тока, получаемого от первичных преобразователей (датчиков) температуры, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Конструктивно преобразователи выполнены в пластмассовых корпусах с разъемами типа DIN 43650 и М12, а также в бескорпусном исполнении (печатная плата с электронными компонентами) для установки в клеммные головки или соединительные коробки датчиков температуры.
Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.
НПТ-5 Х . Х . Х . Х
Рисунок 1 - Структура условного обозначения преобразователей
Таблица 1 - Расшифровка структуры условного обозначения преобразователей
| Позиция | Код | Описание |
| 1 | отсутствует М12 БК | Конструктивное исполнение с разъемами типа DIN 43650; с разъемами типа М12; бескорпусное (печатная плата с электронными компонентами) |
| 2 | 0,1 0,25 | Пределы допускаемой основной приведенной к диапазону измерений и преобразования погрешности ±0,1 % ±0,25 % |
| 3 | 50М 100М 50П 100П РТ100 PT500 РТ1000 | Тип НСХ входного сигнала по ГОСТ 6651: 50М (а=0,00428 °C-1); 100М (а=0,00428 °C-1); 50П (а=0,00391 °С-1); 100П (а=0,00391 °С-1); Pt100 (а=0,00385 °C-1); Pt500(a=0,00385 °C-1); Pt1000 (а=0,00385 °C-1) |
| 4 | 2 3 4 | Тип схемы подключения: двухпроводная; трёхпроводная; четырёхпроводная |
Общий вид преобразователей приведён на рисунках 2-4. Допускается изготовление преобразователей с другим цветом корпуса.
Пломбирование преобразователей не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносятся типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем. Заводской номер преобразователей НПТ-5 и НПТ-5М12 наносится на корпус, как показано на рисунках 2-3. Заводской номер преобразователей НПТ-5БК наносится на печатную плату, как показано на рисунке 4. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.

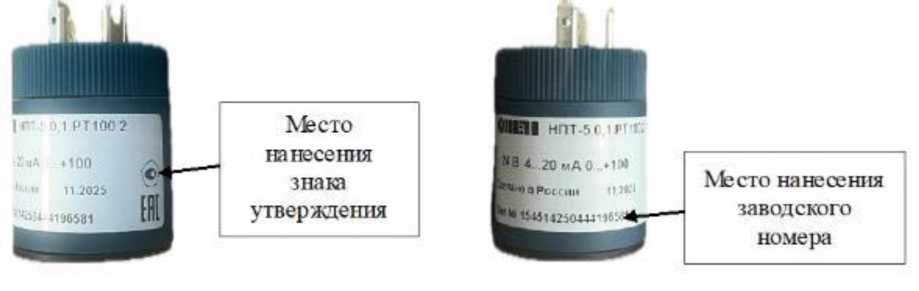

Рисунок 2 - Общий вид преобразователей в исполнении НПТ-5

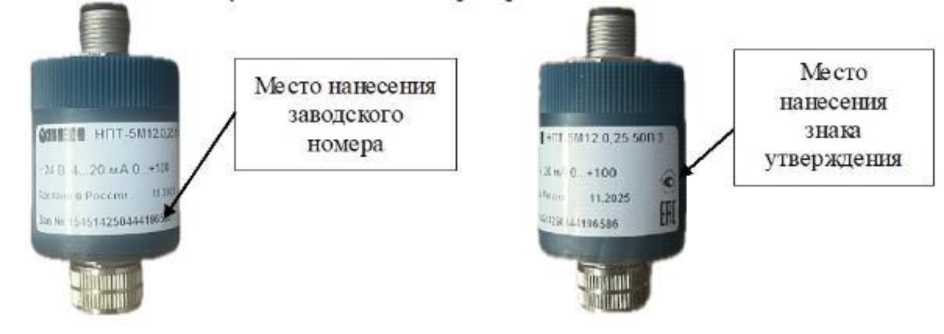

Рисунок 3 - Общий вид преобразователей в исполнении НПТ-5М12

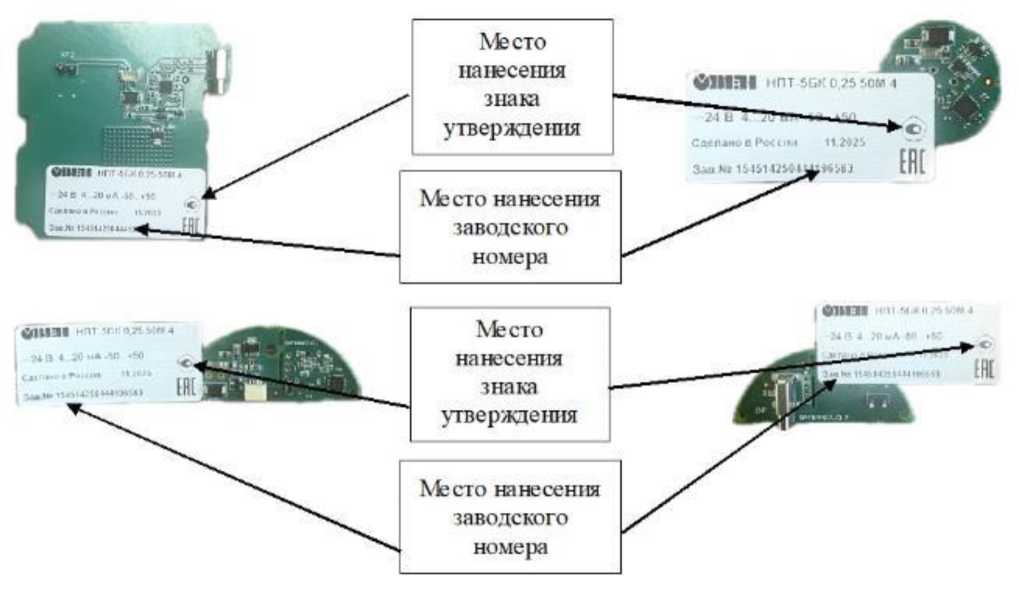

Рисунок 4 - Общий вид преобразователей в исполнении НПТ-5БК
Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения - недоступны.
Метрологические и основные технические характеристики преобразователей приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики _______________________________________
| Тип входного сигнала | Диапазон измерений и преобразования1) , °С | Диапазон выходных сигналов, мА | Пределы допускаемой основной2) приведенной к диапазону измерений и преобразования3) погрешности (Y), % |
| Термопреобразователи сопротивления ГОСТ 6651-2009 | |||
| 50П (а=0,00391 °С-1) | от -200 до +850 | от 4 до 20 | ±0,25 |
| 100П (а=0,00391 °С-1) | от -200 до +850 | ±0,1; ±0,25 | |
| Pt100 (а=0,00385 °С-1) | от -200 до +850 | ±0,1; ±0,25 | |
| Pt500 (а=0,00385 °C-1) | от -200 до +850 | ±0,1; ±0,25 | |
| Pt1000 (а=0,00385 °C-1) | от -200 до +850 | ±0,1; ±0,25 | |
| 50М (а=0,00428 °C-1) | от -180 до +200 | ±0,25 | |
| 100М (а=0,00428 °C-1) | от -180 до +200 | ±0,1; ±0,25 | |
| 1) Указаны предельные значения диапазона измерений и преобразований. Диапазон измерений настраивается в соответствии с заказом внутри предельного диапазона измерений. Минимальный интервал диапазона преобразований равен 100 °С; Максимальный интервал диапазона преобразований для 50П (а=0,00391 °С-1), 100П (а=0,00391 °С-1), Pt100 (а=0,00385 °С-1), Pt500 (а=0,00385 °C-1) и Pt1000 (а=0,00385 °C-1) равен 600 °С; 2) Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5^y; 3) Диапазон преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов преобразований. Нормирующим значением для основной погрешности является диапазон, указанный в паспорте на преобразователь, но не менее 100 °С. | |||
аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия применения: температура окружающей среды, °С относительная влажность воздуха без конденсации, % | от +15 до +30 от 30 до 80 |
| Рабочие условия применения: температура окружающей среды, °С - для НПТ-5 и НПТ-5М12 - для НПТ-5БК относительная влажность воздуха без конденсации, % | от -40 до +60 от -40 до +85 от 20 до 98 |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Габаритные размеры, не более: - для НПТ-5, мм - для НПТ-5М12, мм - для НПТ-5БК (ДхВхШ), мм | 034,0x54,4 034,0x68,5 71,2x69,2x14,0 |
| Масса, кг, не более | 0,11 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится на корпус преобразователей НПТ-5 и НПТ-5М12 и на печатную плату преобразователей НПТ-5БК типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист Паспорта и Руководства по эксплуатации типографским способом.
Преобразователи поставляются в комплекте в соответствии с таблицей 5.
аблица 5 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь аналоговых сигналов измерительный | В соответствии с заказом (таблица 1) | 1 шт. |
| Паспорт и Гарантийный талон | КУВФ.405541.013 ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.405541.013 РЭ | 1 экз. |
| Комплект крепежных элементов для преобразователей НПТ-5 | - | 1 комплект |
приведены в разделе «4 Использование по назначению» Руководства по эксплуатации КУВФ.405541.013 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ТУ 26.51.43-009-46526536-2024. Преобразователи аналоговых сигналов измерительные НПТ-5. Технические условия.
