| Номер в госреестре | 98068-26 |
| Наименование СИ | Уровнемеры радарные волноводные |
| Обозначение типа СИ | UDR1000 |
| Изготовитель | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 24.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные волноводные UDR1000 (далее - уровнемеры) предназначены для контактных измерений уровня жидкости и сыпучих материалов.
Принцип работы уровнемеров основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Уровнемеры состоят из электронного преобразователя и волновода (зонда). Электронный преобразователь представляет собой электронный блок, находящийся внутри металлического корпуса. В зависимости от назначения и условий применения уровнемеры имеют модели с различными типами волноводов (зондов): стержень или одинарный трос (UDR1000-51), из коррозионностойких материалов (PTFE) (UDR1000-52), коаксиальный (UDR1000-54), высокотемпературный (UDR1000-55), для высокой температуры и высокого давления (UDR1000-56).
Уровнемеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Уровнемеры монтируются над поверхностью измеряемой среды. Волновод погружается в измеряемую среду. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью фланцев, резьбовых соединений или переходников.
Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus или HART) или с помощью аналогового выходного сигнала силы постоянного тока (4 - 20) мА.
Нанесение знака поверки на СИ не предусмотрено.

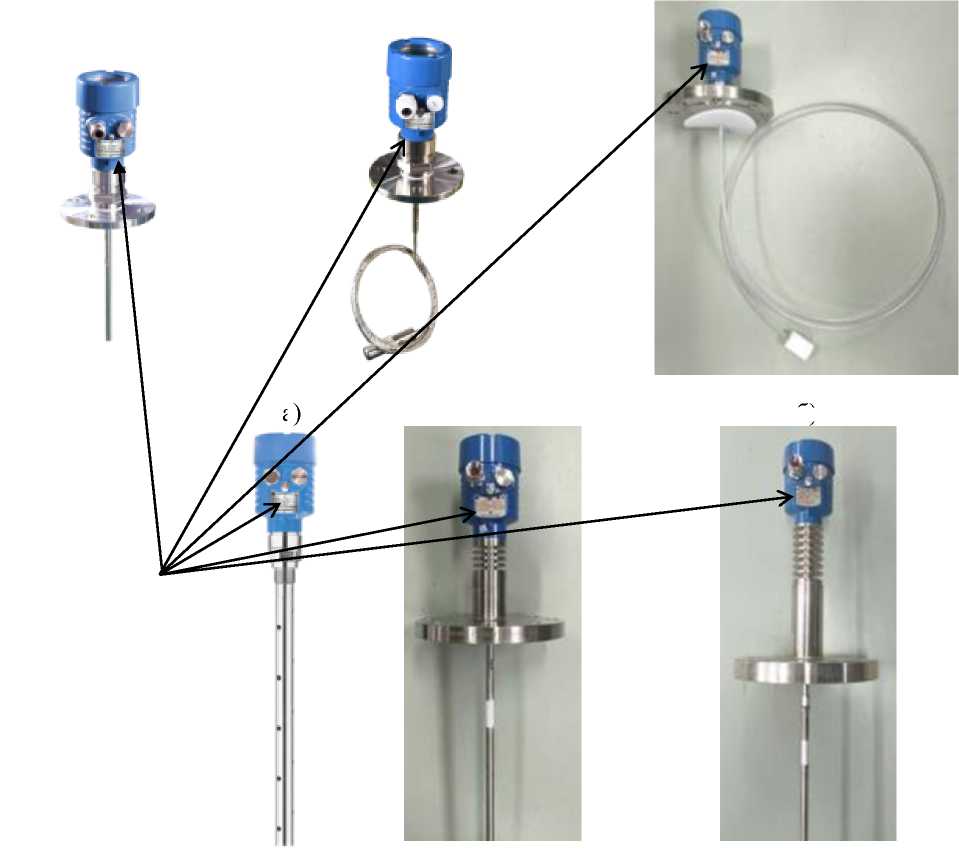

Общий вид уровнемеров представлен на рисунке 1.
а)
б)
г)
д)
Место нанесения
заводского номера и знака утверждения типа (маркировочная табличка) в)
Рисунок 1 - Общий вид уровнемеров:
а) UDR1000-51, б) UDR1000-52, в) UDR1000-54, г) UDR1000-55, д) UDR1000-56
Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе уровнемеров (см. рисунок 2).
Урлащ [ценный вмзшздный EHIEx
kfconiL J0S10K
Дав» a.
Диятакч! книереиш:
Тмяцияи :фсяицвй wM
Няи₽ «ртчфадта илы tsLiaufutti ноли:
Наийр бита
Паг₽й_1нмП1.
Налряжнис DC24V
Еноцкй omwi'MlftnAiHart
ЗйБВДЮЙ hr
Дгч гргаиры;
BELIHG НЕ FAREAST Ih&THJUEHT СО, LTD. hocv ки.вшлш !,|вдадятм над xokcj - ■ -_ _ _ гчзтш.т.чеиэ жтаст, ев.».э, ряс. _ __
Рисунок 2 - Макет маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Level meter |
| Номер версии (идентификационный номер) ПО | 731ххх |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня1), м - жёсткий волновод - гибкий волновод | от 0 до 6 от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений уровня1), мм | ±2 (при диапазоне измерений до 10 м включ.); ±5 (при диапазоне измерений св. 10 до 20 м) |
| 1) Фактический диапазон измерений и погрешность зависят от конструкции зонда уровнемера и указывается на маркировочной табличке и в паспорте. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Давление измеряемой среды1), МПа: - UDR1000-51, -54, -55 - UDR1000-52 - UDR1000-56 | от -0,1 до 4,0 от -0,1 до 1,6 от -0,1 до 20,0 |
| Диапазон температур измеряемой среды1), °С: - UDR1000-51, -52, -54 - UDR1000-55 - UDR1000-56 | от -40 до +120 от -40 до +120 от -150 до +250 от -150 до +450 |
| Напряжение питания постоянного тока, В | от 19 до 28 |
| Выходной сигнал | (4 - 20) мА / HART |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Маркировка взрывозащиты: - при температуре технологического процесса до +80 °C - при температуре технологического процесса до +200 °C | 0Ex ia IIC T6 Ga Х Ex ia IIIC T80°C Dа Х 0Ex ia IIC T4...T2 Ga Х Ex ia IIIC T130°C... T210°C Dа Х |
| Степень защиты, обеспечиваемая оболочной | IP66 / IP67 |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С - атмосферное давление, кПа | от -60 до +80 от -30 до +70 от 86 до 108 |
| 1) Указывается на маркировочной табличке и в паспорте. | |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 220 000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер радарный волноводный | UDR1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.1) |
| 1) Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе. | ||
приведены в разделе 5 руководства по эксплуатации уровнемеров радарных волноводных UDR1000.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «BEIJING BIIC FAR EAST INSTRUMENT CO., LTD»,
Китай.
