| Номер в госреестре | 98064-26 |
| Наименование СИ | Источник оптического излучения перестраиваемый |
| Обозначение типа СИ | Ceyear 6317A |
| Изготовитель | Ceyear Technologies Co., Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источник оптического излучения перестраиваемый Ceyear 6317A (далее - источник Ceyear 6317A) предназначен для воспроизведения (генерации) средней мощности и длин волн оптического излучения в спектральном диапазоне от 1500 до 1600 нм, требуемых для разработки и производства активных и пассивных интегральных оптических устройств.
Принцип действия источника Ceyear 6317A основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока с последующим получением одночастотного режима работы с помощью дифракционной решетки. Посредством поворота отражающего зеркала, стоящего на пути оптического пучка после дифракционной решетки обеспечивается перестройка источника Ceyear 6317A по длине волны в спектральном диапазоне от 1500 до 1600 нм.
Управление работой источника Ceyear 6317A осуществляется с помощью встроенного компьютера. Конструктивно источник Ceyear 6317A выполнен в прямоугольном металлическом корпусе настольно-переносного типа.
К данному типу средства измерений относится источник Ceyear 6317A с заводским номером QZML000277.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на крепежный винт корпуса источника Ceyear 6317A.
Заводской номер источника Ceyear 6317A, состоящий из арабских цифр и букв латинского алфавита, нанесён печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на источник Ceyear 6317A не предусмотрено.

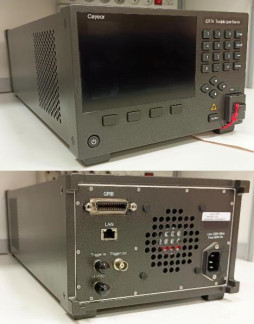

Общий вид источника Ceyear 6317A, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.

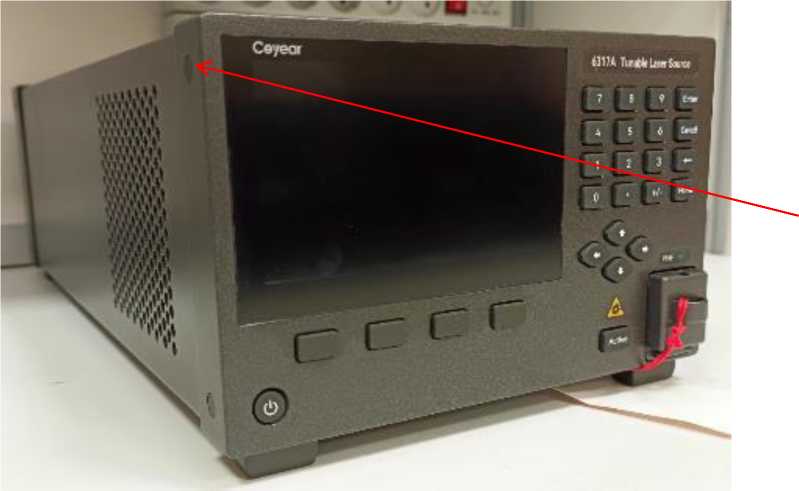

Место пломбирования
Рисунок 1 - Источник Ceyear 6317A

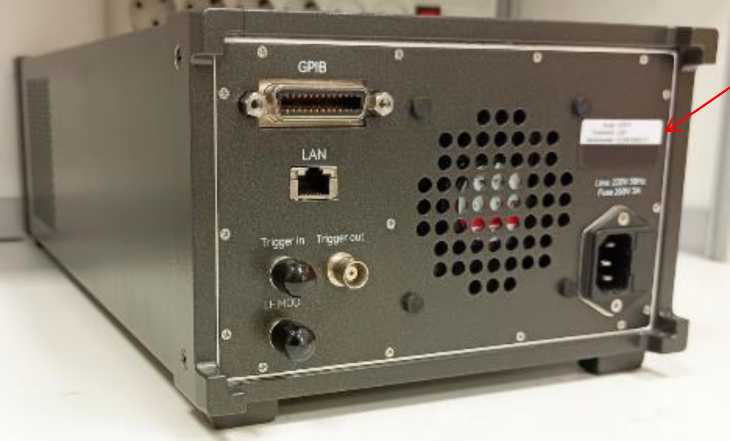

Место нанесения заводского номера
Программное обеспечение (далее - ПО), входящее в состав источника Ceyear 6317A, выполняет функции установки параметров оптического излучения на выходе волоконно-оптического разъема источника и отображения измерительной информации в цифровом виде на экране источника Ceyear 6317A в удобном для оператора виде. Метрологически значимая часть ПО источника Ceyear 6317A выделена и представляет собой программный продукт «Ceyear 6317A Control Software». Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса источника Ceyear 6317A.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии
с Р 50.2.077-2014.
аблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ceyear 6317A Control Software |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.11 |
| Цифровой идентификатор ПО | _ |
аблица 2 - Метрологические характеристики источника Ceyear 6317A
| Наименование характеристики | Значение |
| Диапазон установки длины волны, нм | от 1500 до 1600 |
| Пределы допускаемой абсолютной погрешности установки длины волны, пм | ±20 |
| Нестабильность установленной длины волны*, пм, не более | ±5 |
| Средняя мощность оптического излучения на выходе волоконнооптического разъема в спектральном диапазоне от 1500 до 1600 нм, мВт (дБм), не менее | 10 (10) |
| Нестабильность уровня средней мощности оптического излучения на выходе волоконно-оптического разъема*, дБ, не более | ±0,01 |
| * В течение 10 минут при колебаниях температуры окружающей среды не более ±0,5 °С | |
аблица 3 - Основные технические характеристики источника Ceyear 6317A
| Наименование характеристики | Значение |
| Разрешение установки длины волны, нм | 0,0001 |
| Тип оптического разъема | FC/APC |
| Напряжение питания переменного тока, В | от 198 до 242 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 213x133x451 |
| Масса, кг, не более | 8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник оптического излучения перестраиваемый | Ceyear 6317A | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе 3 «Руководство по эксплуатации» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
