| Номер в госреестре | 98043-26 |
| Наименование СИ | Амперметры |
| Обозначение типа СИ | Э8030-М1 |
| Изготовитель | Открытое акционерное общество «Витебский завод электроизмерительных приборов» |
| Год регистрации | 2026 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Назначение:
Амперметры Э8030-М1 (далее - приборы, амперметры) прямого действия показывающие аналоговые малогабаритные щитовые электромагнитной системы, предназначены для измерения силы тока в цепях переменного тока.
Амперметры применяют на передвижных и стационарных энергоустановках, в различных отраслях промышленности для измерения силы тока в цепях переменного тока.
Основным конструктивным узлом приборов является измерительный механизм, который состоит из подвижной части, обоймы, катушки и магнитного шунта для регулировки.
Измерительный механизм устанавливается в пластмассовом корпусе прибора, в основании которого имеются токоведущие стрежни для подключения приборов в электрическую цепь. Измерительный механизм закрывается крышкой, с наружной стороны которой расположен корректор для установки указателя на нулевую отметку шкалы.
Шкала приборов неравномерная, с нулевой отметкой слева. Цена деления шкалы соответствует одно-, двух- или пятикратному значению единицы измеряемой величины или значениям, полученным в результате умножения или деления этих значений на 10 или 100.
Циферблат прибора плоский, шкала дуговая. Длина шкалы не менее 60 мм. Длина шкалы, соответствующая диапазону измерений, не менее 85 % от всей длины шкалы.
йэ'А0” 8 р
Приборы выпускают в следующих исполнениях:
- обычное (Э8030-М1);
9 и т
- тропическое (Э8030-М1Т2);
- экспортное (Э8030-М1Э).
Фотографии общего вида приборов и схема клеймения приведены на рисунках 1-4.

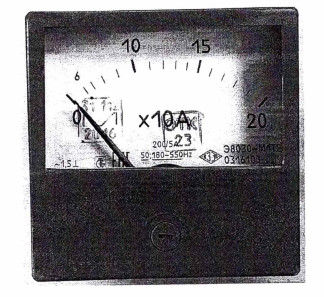

Рисунок 1 - Общий вид амперметров Э8030-М1 обычного
исполнения
Рисунок 2 - Общий вид амперметров Э8030-М1Т2
Рисунок 3 - Общий вид амперметров Э8030-М1Э экспортное исполнения
Рисунок 4 - Схема клеймения амперметров Э8030-М1
Пределы допускаемой основной приведенной погрешности приборов в диапазоне измерений: ±1,5 % или ±2,5 % от нормирующего значения.
Пределы допускаемой основной приведенной погрешности приборов, предназначенных для включения с измерительными трансформаторами тока (без учета самих измерительных трансформаторов тока) равны: ±1,5 % или ±2,5 % от нормирующего значения.
Допускаемая вариация показаний приборов равна полуторакратному значению предела допускаемой основной погрешности по абсолютной
Таблица 1
| Наименование прибора | Диапазон показаний | Нормирующее значение | Способ включения |
| Амперметр | от 0 до 100 мА | 100 мА | |
| Э8030-М1, | от 0 до 300 мА | 300 мА | |
| Э8030-М1Т2, | от 0 до 500 мА | 500 мА | |
| Э8030-М1Э | от 0 до 1 А | 1 А | |
| от 0 до 2 А | 2 А | ||
| от 0 до 3 А | 3 А | непосредственный | |
| от 0 до 5 А | 5 А | ||
| от 0 до 10 А | 10 А | ||
| от 0 до 20 А | 20 А | ||
| от 0 до 30 А | 30 А | ||
| от 0 до 50 А | 50 А | ||
| с трансформатором тока | |||
| от 0 до 10 А | 10/5 А | ||
| от 0 до 20 А | 20/5 А | ||
| от 0 до 30 А | 30/5 А | ||
| от 0 до 50 А | 50/5 А | ||
| от 0 до 75 А | 75/5 А | ||
| от 0 до 100 А | 100/5 А | ||
| от 0 до 150 А | 150/5 А | ||
| от 0 до 200 А | 200/5 А | ||
| от 0 до 300 А | 5 А | 300/5 А | |
| от 0 до 400 А | 400/5 А | ||
| от 0 до 600 А | 600/5 А | ||
| от 0 до 800 А | 800/5 А | ||
| от 0 до 1000 А | 1000/5 А | ||
| от 0 до 1500 А | 1500/5 А | ||
| от 0 до 2000 А | 2000/5 А | ||
| от 0 до 3000 А | 3000/5 А | ||
| от 0 до 4000 А | 4000/5 А | ||
| от 0 до 5000 А | 5000/5 А |
Примечание:
1) Верхний предел измерений соответствует верхнему пределу показаний;
2) Шкала приборов нелинейная, нижний предел измерений устанавливается при производстве, на циферблате прибора обозначается точкой.
3) Длина шкалы, соответствующая диапазону измерений, не менее 85 % от всей длины шкалы.
Пределы допускаемой дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 15 °C до плюс 25 °C) до любой температуры в пределах рабочих температур (от минус 50 °C до плюс 60 °C) на каждые 10 °C Изменения температуры равны 0,5 пределам допускаемой основной приведенной погрешности.
Пределы допускаемой дополнительной погрешности приборов для районов с тропическим климатом, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 22 °C до плюс 32 °C) до любой температуры в пределах рабочих температур (от минус 10 °C до плюс 55 °C) на каждые 10 °C изменение температуры равны 0,5 пределам допускаемой основной приведенной погрешности.
Пределы допускаемой дополнительной погрешности приборов, вызванной воздействием повышенной влажности 95 % при температуре 35 °C равны пределам основной погрешности.
Пределы допускаемой дополнительной погрешности приборов для районов с тропическим климатом, вызванной воздействием повышенной влажности 100 % при температуре 35 °C с конденсацией влаги равны пределам основной погрешности.
Пределы допускаемой дополнительной погрешности приборов, вызванной отклонением частоты на ±10 % от нормальной области частот равны пределам основной погрешности.
Пределы допускаемой дополнительной погрешности приборов, вызванной влиянием внешнего однородного магнитного поля (напряженность магнитного поля 0,4 кА/м), синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям испытуемых приборов, при самых неблагоприятных направлении и фазе магнитного поля равны ±6 % от верхнего предела диапазона измерений.
Пределы допускаемой дополнительной погрешности, вызванной установкой приборов на ферромагнитный щит толщиной (2,0 ± 0,5) мм равны 0,5 пределам допускаемой основной приведенной погрешности.
Пределы допускаемой дополнительной погрешности приборов, вызванной изменением положения приборов от нормального положения в любом направлении на 45° равны пределам допускаемой основной приведенной погрешности.
Пределы допускаемой дополнительной погрешности приборов, вызванной искажением синусоидальности кривой тока или напряжения под влиянием третьей гармонической составляющей, равной 20 % от действующего значения измеряемой силы тока, равны пределам допускаемой основной приведенной погрешности.
Нормальные условия применения приведены в таблице 2.
Таблица 2 - Нормальные условия применения
| Влияющая величина | Нормальное значение (нормальная область значений) |
| 1 Температура окружающего воздуха, °C: - обычное и экспортное исполнение - тропическое исполнение | от 15 до 25 от 22 до 32 |
| 2 Относительная влажность воздуха, %: - обычное и экспортное исполнение - тропическое исполнение | от 30 до 80 от 45 до 80 |
| 3 Положение | вертикальное или горизонтальное |
| 4 Внешнее магнитное поле | практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
| 5 Форма кривой переменного тока и напряжения | синусоидальная с коэффициентом гармоник не более 5 % |
| 6 Материал щита (панели) | неферромагнитный |
| 7 Атмосферное давление, кПа | от 84 до 106 |
Приборы изготавливаются с нормальными значениями (нормальными областями значений) частот:
- на нормальную частоту 50 или 60 Гц и нормальную область частот от 180 до 550 Гц;
- на нормальные частоты 800, 1000 Гц;
Потребляемая мощность, не более: - 2,5 В-А, для амперметров.
Масса, не более:
- для прибора: 0,25 кг;
Габаритные размеры, не более:
- для прибора: (80x80x70) мм;
Средний срок службы - 10 лет.
Рабочие условия эксплуатации:
а) температура окружающего воздуха:
- обычного и экспортного исполнения: от минус 50 °C до плюс 60 °C;
- тропического исполнения: от минус 10 °C до плюс 55 °C;
б) относительная влажность окружающего воздуха при температуре 35 °C:
- обычного и экспортного исполнения: до 95 %;
- тропического исполнения: до 100 % с конденсацией влаги.
Комплект поставки указан в таблице 3.
Таблица 3
| Наименование и условное обозначение | Кол-во | Примечание |
| Амперметр Э8030-М1 | 1 шт. | |
| Гайка | 4 шт. | Для амперметров непосредственного включения с диапазоном показаний (0-10) А, (0-20) А, (0-30) А, (0-50)А |
| Шайба | 2 шт. | |
| Скоба | 2 шт. | |
| Винт | 2 шт. | |
| Паспорт | 1 экз. |
Примечание - Измерительные трансформаторы тока в комплект поставки не входят и изготовителем приборов не поставляются.
Знак утверждения типа наносится на прибор и эксплуатационную документацию (паспорт).
А А
етры,
Поверка осуществляется по ГОСТ 8.497-83 «ГСП. Амперметры ваттметры, варметры. Методика поверки». //щщД
Сведения о средствах поверки
Перечень средств поверки:
- амперметр класса точности 0,1; 0,2; 0,5 по ГОСТ 8711
- установка поверочная универсальная УППУ-МЭ.
обеспечивающих
амперметров с
Допускается применение аналогичных средств поверки, определение метрологических характеристик поверяемых требуемой точностью.
ТУ РБ 05796073.151-99 «Амперметры и вольтметры Э8030-М1. Технические условия».
ГОСТ 8711-93 «Приборы аналоговые показывающие
электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; методы поверки:
ГОСТ 8.497-83 «ГСП. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
