| Номер в госреестре | 98040-26 |
| Наименование СИ | Приборы универсальные испытательные |
| Обозначение типа СИ | M-Tester |
| Изготовитель | Общество с ограниченной ответственностью «Димрус» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные испытательные M-Tester (далее по тексту - приборы) предназначены для воспроизведения напряжения постоянного тока, измерений электрического сопротивления изоляции, напряжения переменного тока, электрического сопротивления постоянному току, при проведении диагностических испытаний электродвигателей и других электрических машин в процессе комплексных обследований.
Принцип действия приборов заключается в формировании испытательных сигналов с заданными параметрами и измерения их величин в стационарных тестах и в измерении сигналов от объекта испытаний при динамических тестах. Сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим моделям и алгоритмам с отображением результатов на встроенном сенсорном дисплее прибора или на внешнем персональном компьютере.
Приборы могут использоваться для плановой диагностики на месте эксплуатации, а также для заводских приемочных испытаний. Все диагностические тесты, выполняемые приборами, выполняются в автоматическом режиме.
Приборы выпускаются в трех модификациях M-Tester, M-Tester 20, M-Tester 40, отличающихся диапазоном воспроизведения напряжения постоянного тока, количеством источников напряжения, количеством каналов воспроизведения напряжения, количеством измерительных каналов электрического сопротивления изоляции, габаритными размерами, массой. Функциональные отличия модификаций представлены в таблице 1.
Таблица 1 - Функциональные отличия модификаций
| Наименование характеристики | Значение для модификации | ||
| M-Tester | M-Tester 20 | M-Tester 40 | |
| Количество источников напряжения постоянного тока | 1 шт. | 2 шт. | 2 шт. |
| Источник напряжения постоянного тока до 4 кВ | + | + | + |
| Источник напряжения постоянного тока до 20 кВ | — | + | — |
| Источник напряжения постоянного тока до 40 кВ | — | — | + |
| Количество каналов воспроизведения напряжения постоянного тока | 3 шт. | 3 шт. | 1 шт. |
| Количество каналов измерений сопротивления изоляции | 3 шт. | 1 шт. | 1 шт. |
Примечание - «+» - характеристика, функция имеется; «-» - характеристика, функция отсутствует
Основные узлы приборов: повышающий преобразователь напряжения, делитель напряжения, измерительный преобразователь ток-напряжение, микроконтроллер, АЦП, устройство управления, дисплей, блок питания.
Для расширения сервисных функций приборы комплектуются виброметром ViPin (рег. № 95117-25) и вспомогательным оборудованием: пирометром, лазерным отметчиком, измерителем относительного угла положения ротора. Метрологические характеристики вспомогательного оборудования не нормируются.
Конструктивно приборы выполнены в переносных пластиковых корпусах в виде транспортируемого кейса черного цвета с колесами, откидной крышкой и ручками для переноски.
На лицевой панели приборов размещены сенсорный дисплей, кнопка запуска тестирования, кнопка аварийного отключения, разъем сети питания, сигнальные лампы, разъем интерфейса USB (опционально - интерфейс Ethernet). У модификации M-Tester все разъемы каналов измерений расположены на лицевой панели. У модификаций M-Tester 20 и M-Tester 40 высоковольтные разъемы расположены с торца корпуса, остальные разъемы расположены на лицевой панели.
Общий вид приборов представлен на рисунках 1 - 3.
Пломбирование приборов универсальных испытательных M-Tester не предусмотрено.
Обозначение мест нанесения знака утверждения типа и знака поверки представлено на рисунке 1. Знак поверки наносится в виде оттиска клейма или наклейки.
Место нанесения заводских номеров - на лицевой панели корпуса на бумажной самоклеящейся подложке; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 1.
Место нанесения заводских номеров
Место нанесения знака утверждения типа
Место нанесения знака поверки

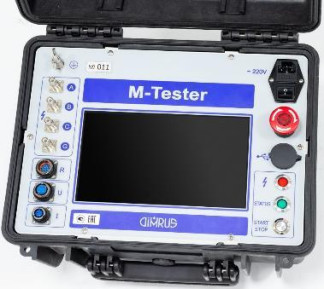

Рисунок 1 - Общий вид модификации M-Tester.
Обозначение мест нанесения знака утверждения типа, знака поверки, заводских номеров
Рисунок 2 - Общий вид модификации M-Tester 20
Рисунок 3 - Общий вид модификации M-Tester 40
Встроенное ПО (микропрограмма) приборов реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | 1.ХХХ |
| Цифровой идентификатор ПО | _ |
| Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Режим воспроизведения напряжения постоянного тока | |
| Диапазон воспроизведения напряжения постоянного тока, кВ - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 | от 0 до 4 от 0 до 20 от 0 до 40 |
| Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % | ±3 |
| Режим измерений электрического сопротивления изоляции | |
| Диапазон измерений электрического сопротивления изоляции, ГОм - при напряжении 500 В - при напряжении 2500 В | от 0,001 до 10 включ. св. 10 до 100 включ. |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, % - при напряжении 500 В - при напряжении 2500 В | ±5 ±10 |
| Режим измерений напряжения переменного тока | |
| Диапазон измерений напряжения переменного тока, В | от 0 до 440 |
| Частота напряжения переменного тока, Гц | 50 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % | ±1 |
| Режим измерений напряжения переменного тока (канал токоизмерительных клещей) 1) | |
| Диапазон измерений напряжения переменного тока, мВ | от 0 до 800 |
| Частота напряжения переменного тока, Гц | 50 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % | ±1 |
| Коэффициент преобразования, мВ/А | от 1 до 99999 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Примечания: За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений; 1) - сила переменного тока измеряется внешними токоизмерительными клещами, напряжение переменного тока с выхода которых подается на вход прибора M-Tester. Указаны диапазон и погрешность измерений этого напряжения, которое пропорционально измеренной силе переменного тока с выбранным коэффициентом преобразования | |
Таблица 4 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току_____________________________________________________
| Диапазон измерений электрического сопротивления постоянному току, Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| от 0,01 до 0,1 не включ. | ±(0,001-Ии.+0,0001) |
| от 0,1 до 1 не включ. | ±(0,001-Ии.+0,001) |
| от 1 до 10 не включ. | ±(0,001-Ии.+0,01) |
| от 10 до 100 не включ. | ±(0,001-Ии.+0,1) |
| от 100 до 1000 включ. | ±(0,001-RH.+5) |
| Примечание - Ии. - измеренное значение электрического сопротивления постоянному току, Ом | |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 | 420x340x220 728x510x350 680x670x370 |
| Масса, кг, не более - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 | 9 19 31 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от -10 до +55 до 90 1) от 84 до 106 (от 630 до 795) |
| Примечание - 1) при температуре окружающего воздуха +30 °С и выше относительная влажность воздуха не должна превышать 70 % | |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель приборов и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначени е | Количество | ||
| M-Tester | M-Tester 20 | M-Tester 40 | ||
| Прибор универсальный испытательный (модификация по заказу | M-Tester, M-Tester 20, M-Tester 40 | 1 шт. | 1 шт. | 1 шт. |
| Кейс транспортировочный | _ | 1 шт. | 1 шт. | 1 шт. |
| Кабель высоковольтный для контроля изоляции обмоток, 2 м | _ | 4 шт. | 2 шт. | 2 шт. |
| Кабель высоковольтный до 20 кВ | _ | _ | 3 шт. | _ |
| Кабель высоковольтный до 40 кВ | _ | _ | _ | 1 шт. |
| Провод силовой | _ | _ | _ | 1 шт. |
| Кабель для измерений сопротивления обмоток с клещами Кельвина, 2 м | _ | 1 шт. | 1 шт. | 1 шт. |
| Кабель для измерения напряжения питающей сети, 2 м | _ | 1 шт. | 1 шт. | 1 шт. |
| Коммутационная коробка | К-3/ТТ | 1 шт. | 1 шт. | 1 шт. |
| Клещи токоизмерительные | _ | 3 шт. | 3 шт. | 3 шт. |
| Виброметр | ViPin | 1 шт. | 1 шт. | 1 шт. |
| Пирометр бесконтактный | _ | 1 шт. | 1 шт. | 1 шт. |
| Лазерный отметчик | _ | 1 шт. | 1 шт. | 1 шт. |
| Стойка магнитная для лазерного отметчика | _ | 1 шт. | 1 шт. | 1 шт. |
| Измеритель относительного угла положения ротора | _ | 1 шт. | 1 шт. | 1 шт. |
| Провод заземления, 2 м | _ | 1 шт. | 1 шт. | 1 шт. |
| Кабель питания прибора | _ | 1 шт. | 1 шт. | 1 шт. |
| Адаптер USB/Wi-Fi | _ | 1 шт. | 1 шт. | 1 шт. |
| Кейс для высоковольтный кабелей | _ | 1 шт. | 1 шт. | 1 шт. |
| Руководство по эксплуатации | ВЦ.411182. 004 РЭ | 1 шт. | 1 шт. | 1 шт. |
| Паспорт | ВЦ.411182. 004 ПС | 1 шт. | 1 шт. | 1 шт. |
приведены в руководстве по эксплуатации ВЦ.411182.004 РЭ в разделе 4. «Методы испытаний».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ВЦ.411182.004 ТУ «Приборы универсальные испытательные M-Tester. Технические условия».
