| Номер в госреестре | 98039-26 |
| Наименование СИ | Тестеры аккумуляторных батарей |
| Обозначение типа СИ | ДИБАТ-3915 |
| Изготовитель | HD POWER TEST EQUIPMENT CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры аккумуляторных батарей ДИБАТ-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току при тестировании аккумуляторных батарей.
Принцип действия тестеров основан на прямом измерении напряжения постоянного тока на клеммах батареи и косвенном измерении электрического сопротивления постоянному току с помощью токовых импульсов. Измерения напряжения выполняются встроенным высокоомным вольтметром, подключаемым параллельно батарее. Измерения электрического сопротивления постоянному току происходят за счет подачи на клеммы кратковременных токовых импульсов: батарея испытывает небольшое изменение напряжения, которое фиксируется тестером и по закону Ома пересчитывается в значение электрического сопротивления постоянному току. Все полученные сигналы преобразуются с помощью аналого-цифрового преобразователя в цифровой вид и отображаются на жидкокристаллическом дисплее тестера в виде измеренных значений постоянного электрического напряжения и электрического сопротивления постоянному току.
Тестеры предназначены для оценки технического состояния и поддержания работоспособности аккумуляторных батарей и выпускаются под торговой маркой Метерон.
Конструктивно тестеры представляют собой портативные устройства черного цвета с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерения осуществляются при помощи измерительных кабелей, которые подсоединяются к клеммам аккумуляторной батареи. Питание тестеров осуществляется при помощи встроенного литий-ионного аккумулятора.
Внутренняя память тестеров позволяет хранить до 1000 результатов измерений. Также результаты измерений можно экспортировать на персональный компьютер (далее - ПК) с помощью USB-накопителя для дальнейшей обработки.
Заводской номер наносится на заднюю панель тестера методом термопечати в виде цифрового кода.

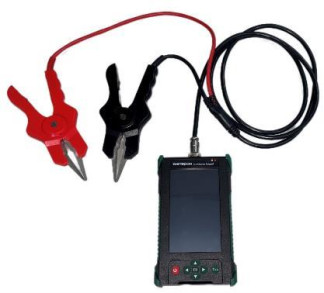

Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.
а) вид спереди
б) вид сзади
Рисунок 1 - Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) тестеров представлено встроенным и внешним ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части и служит для получения результатов измерений и их обработки. Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Внешнее ПО «BVIR DATA SYSTEM», устанавливаемое на ПК, позволяет сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.xx |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (xx), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 1 до 25 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % | ±0,15 |
| Диапазон измерений электрического сопротивления постоянному току, мОм | от 0 до 120 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току, % | ±5 |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 171х100х35 |
| Масса, кг, не более | 0,45 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 от 30 до 90 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на наклейку, расположенную на задней панели тестера, любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер аккумуляторных батарей | ДИБАТ-3915 | 1 шт. |
| Кабель с измерительными зажимами | - | 1 шт. |
| Блок питания | - | 1 шт. |
| USB-накопитель с внешним ПО | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Описание интерфейса» документа «Тестеры аккумуляторных батарей ДИБАТ-3915. Руководство по эксплуатации».
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Тестеры аккумуляторных батарей ДИБАТ-3915. Стандарт предприятия».
