| Номер в госреестре | 98038-26 |
| Наименование СИ | Шунты измерительные стационарные взаимозаменяемые |
| Обозначение типа СИ | SV |
| Изготовитель | Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Шунты измерительные стационарные взаимозаменяемые SV (далее - шунты) предназначены для преобразования значений постоянного тока в пропорциональное падение напряжения номиналом 60 или 75 мВ показывающих и регистрирующих приборов, функционирующих в цепях постоянного тока, применяемых на различных объектах промышленности.
Принцип действия шунтов основан на законе Ома и заключается в создании на заранее рассчитанном резистивном элементе падения напряжения, пропорционального величине протекающего через него тока.
Конструктивно шунты выполнены в виде проволоки, пластин или стержней, впаянных твердым припоем в наконечники из меди или латуни. Шунты имеют отверстия для подключения потенциальных и токовых зажимов.
Структура условного обозначения исполнений шунтов:
| SV75/SV60 | - | ХХХХ | - | Х | - | ХХ | - | ХХ |
Тип шунта:
SV75 - номинальное падение напряжения 75 мВ;
SV60 - номинальное падение напряжения 60 мВ.
Номинальное значение силы постоянного тока, А:
0001А, 1А500, 0002А, 2А500, 0003А, 0004А, 0005А, 0006А,
7А500, 0010А, 0015А, 0020А, 0025А, 0030А, 0040А, 0050А,
0060А, 0075А, 0100А, 0150А, 0200А, 0250А, 0300А, 0400А,
____________0500А, 0600А, 0750А, 1000А, 1500А._____________
Условное обозначение пределов допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току:
А - 0,2 (только для шунтов типа SV75);
_______________________________D - 0,5.________________________________
Конструктивное исполнение:
01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 80, 82, 85, 86, 89, 91 (только для шунтов типа SV75);
______________01, 02, 05, 06, 09, 10 (только для шунтов типа SV60).______________
Климатическое исполнение (основное исполнение не обозначается): Т2 - для тропического климата;
MU3 - для макроклиматических районов с морским климатом.
Заводской номер наносится на шунт методом гравировки в виде цифрового кода.
Общий вид шунтов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на шунты в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) шунтов не предусмотрено.

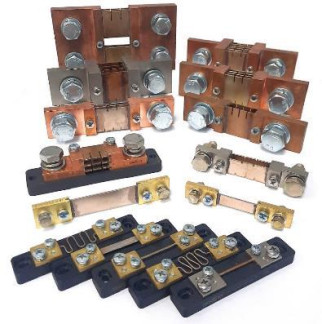

а) Общий вид шунтов
Место нанесения заводского номера
Место нанесения знака утверждения типа
б) Место нанесения знака утверждения типа и места нанесения заводского номера на шунты
Рисунок 1 - Общий вид шунтов с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения силы постоянного тока, А 1) | 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500;600;750; 1000; 1500 |
| Номинальные значения электрического сопротивления постоянному току, мкОм, для исполнений 2): | |
| - SV75-XXXX-X-XX-XX | 75000;50000;37500; 30000; 25000; 18750; 15000;12500;10000;7500;5000;3750;3000; 2500;1875;1500;1250;1000; 750; 500; 375; 300; 250; 187,5; 150; 125; 100; 75; 50 |
| - SV6O-XXXX-X-XX-XX | 60000; 40000; 30000; 24000; 20000; 15000; 12000;10000;8000; 6000; 4000; 3000; 2400; 2000;1500; 1200; 1000; 800; 600; 400; 300; 240; 200; 150; 120; 100; 80; 60; 40 |
| 1) В зависимости от заказа, фактическое значение указано в паспорте на шунт. 2) В зависимости от номинального значения силы постоянного тока, фактическое значение указано в паспорте на шунт. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV6O-XXXX-D-XX-XX | 0,2 0,5 |
| Пределы допускаемой основной относительной погрешности электрического сопротивления постоянному току, %, для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV6O-XXXX-D-XX-XX | ±0,2 ±0,5 |
| Пределы допускаемой вариации значений электрического сопротивления постоянному току шунтов, появляющейся вследствие возникновения термоэлектродвижущей силы при номинальной токовой нагрузке, %, для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV60-XXXX-D-XX-XX | ±0,10 ±0,25 |
| Пределы допускаемой дополнительной погрешности сопротивления постоянному току вызванной отклонением температуры от нормальных условий, в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 |
| Нормальные условия измерений: - шунты с основным климатическим исполнением и MU3: - температура окружающей среды, °С - относительная влажность, % - шунты с климатическим исполнением Т2: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 от +22 до +32 от 45 до 85 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, для исполнений, не более: - SV75-XXXX-X-XX-XX - SV60-XXXX-X-XX-XX | от 95х16х6 до 180х100х50 от 95x16x6 до 165х50х50 |
| Масса, кг, для исполнений, не более: - SV75-XXXX-X-XX-XX - SV60-XXXX-X-XX-XX | от 0,10 до 2,80 от 0,10 до 1,50 |
| Условия эксплуатации: - шунты с основным климатическим исполнением: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более - шунты с климатическим исполнением Т2: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более - шунты с климатическим исполнением MU3: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более | от -50 до +60 98 от -50 до +60 98 от -40 до +50 98 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 150000 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на поверхность шунтов любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Шунт измерительный стационарный взаимозаменяемый | SV | 1 шт. |
| Паспорт для исполнений: - SV60-XXXX-X-XX-XX - SV75-XXXX-X-XX-XX | 060.ХХ.ХХ.000 ПС 060.ХХ.ХХ.000 ПС | 1 экз. |
| Руководство по эксплуатации | 160.00.00.000 РЭ | 1 экз.1) |
| Комплект токовых и потенциальных зажимов | - | 1 шт. |
| 1) Допускается поставлять 1 экземпляр на партию в один адрес. | ||
приведены в разделе 2 «Использование шунтов» руководства по эксплуатации 160.00.00.000 РЭ «Шунты измерительные стационарные взаимозаменяемые SV. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.82-160-41770454-2024 «Шунты измерительные стационарные
взаимозаменяемые SV. Технические условия».
