| Номер в госреестре | 98004-26 |
| Наименование СИ | Измерители-регистраторы многофункциональные |
| Обозначение типа СИ | ЗГАНС® МИР |
| Изготовитель | Общество с ограниченной ответственностью «Завод газовой аппаратуры «НС» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы многофункциональные ЗГАНС® МИР (далее - регистраторы) предназначены для измерений напряжения постоянного тока.
Регистраторы представляют собой портативные переносные приборы, выполненные в виде моноблока в пластмассовом корпусе синего или оранжевого цвета. На лицевой поверхности корпуса расположены функциональные кнопки для включения и выбора режимов, экран для индикации выбранных режимов и результатов измерений, светодиодные индикаторы, сигнализирующие об обмене данными с ПК, записи в память регистратора измеренных значений, включении модуля Bluetooth и степени заряда аккумулятора. На торце корпуса расположен разъем с заглушкой для подключения USB кабеля, посредством которого обеспечивается передача результатов измерений на персональный компьютер и заряд внутреннего аккумулятора. Там же расположены входные клеммы для подключения измерительных проводников каждого канала, «Общий» первого канала, «Общий» второго и третьего каналов. Внутри корпуса размещена печатная плата с установленными компонентами: аналого-цифровым преобразователем, микроконтроллером с часами реального времени, энергонезависимой памятью, ЖК-дисплеем и модулем Bluetooth c антенной.
Регистраторы имеют встроенный заряжаемый источник питания литий-ионный аккумулятор 18650 с выводами-проводниками JST емкостью 4000 мА^ч и номинальным напряжением 3,7 В. Емкость аккумулятора обеспечивает непрерывную автономную работу в течение 48 часов. В стационарных условиях возможно питание от внешнего источника питания постоянного тока.
Регистраторы предназначены для измерений и регистрации напряжения постоянного тока и параметров электрохимической защиты.
Принцип действия регистраторов основан на измерении напряжения постоянного тока с одновременным выводом измеренных значений на дисплей и возможностью записи полученных данных во внутреннюю энергонезависимую память.
Нанесение знака поверки на средство измерений не предусмотрено.

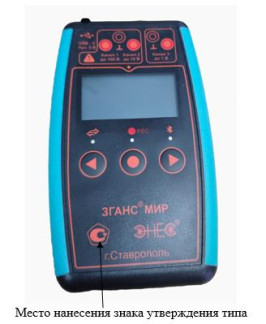

Общий вид регистраторов представлен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель регистраторов в месте, указанном на рисунке 2.
Схема пломбировки от несанкционированного доступа пломбой в виде наклейки, наклеиваемой на винт крепления корпуса представлена на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Место пломбирования от несанкционированного доступа
Место нанесения серийного номера
rv
Год ихопю»л»ник 2025
СериОныО No 21
Рисунок 2 - Схема пломбировки средства измерений
Программное обеспечение (далее - ПО) регистратора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЗГАНС МИР |
| Номер версии ПО, не ниже | 1.4.x.x |
| Где x.x номера версии, отвечающие за сервисную, метрологически незначимую часть программного обеспечения. | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений напряжения постоянного тока на 1 канале, В: | от - 1 до +1 от - 10 до +10 от - 100 до +100 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 1 канале, %, не более - в диапазоне от - 1 до +1 В - в диапазоне от - 10 до +10 В - в диапазоне от - 100 до +100 В | ±[1+0,1-(1 / 1Х1 - 1)] ±[1+0,1-(10 / 1Х1 - 1)] ±[1+0,1-(100 / 1Х1 - 1)] |
| Диапазон измерений напряжения постоянного тока на 2 канале, В | от - 1 до +1 от - 10 до +10 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 2 канале, %, не более - в диапазоне от - 1 до +1 В - в диапазоне от - 10 до +10 В | ±[1+0,1-(1 / 1Х1 - 1)] ±[1+0,1-(10 / 1Х1 - 1)] |
| Диапазон измерений напряжения постоянного тока на 3 канале, В | от - 0,1 до +0,1 от - 1 до +1 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 3 канале, %, не более - в диапазоне от - 0,1 до +0,1 В - в диапазоне от - 1 до +1 В | ±[1+0,5-(0,1 / 1Х1 - 1)] ±[1+0,1-(1 / 1Х1 - 1)] |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока, % - при температуре окружающего воздуха выше 25 °С - при температуре окружающего воздуха ниже 15 °С. | ±{0,5-5-[(t - 25) / 10)]} ±{0,5-5-[(15 - t)/ 10)]} |
Продолжение таблицы 2
| 1 | 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Где: Х - значения напряжения постоянного тока, измеренные регистратором, В; 6 - пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % t - температура окружающего воздуха, °С | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающей среды, °С | от -10 до +55 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Параметры электрического питания, В | |
| - напряжение постоянного тока | от 4 до 6 |
| Габаритные размеры, мм, не более | |
| - длина | 154 |
| - ширина | 91 |
| - высота | 27 |
| Масса, кг, не более | 0,3 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится типографским способом на лицевую панель регистратора в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| 1 | 2 | 3 |
| Измеритель-регистратор многофункциональный | ЗГАНС® МИР | 1 |
| Чехол | _ | 1 |
| Зарядное устройство ~220 + 5 В/0,5 + 2,0 A | _ | 1 |
| Кабель коммуникационный USB | _ | 1 |
| Комплект из пяти измерительных проводов с зажимами типа «крокодил» | _ | 1 |
| Паспорт и руководство по эксплуатации | РЭ 26.51.43-025-51996521-2025 | 1 |
| Кабель коммуникационный USB | _ | 1 |
| Упаковка | _ | 1 |
приведены в пункте 8 «Порядок работы» руководства по эксплуатации РЭ 26.51.43-025-51996521-2025.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Измеритель-регистратор многофункциональный ЗГАНС® МИР. Технические условия. ТУ 26.51.43-025-51996521-2025.
