| Номер в госреестре | 98003-26 |
| Наименование СИ | Анемометры |
| Обозначение типа СИ | Verdo |
| Изготовитель | Компания Shenzhen Flus Technology Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 17.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры Verdo (далее - анемометры) предназначены для измерений скорости воздушного потока, температуры и относительной влажности окружающего воздуха.
Анемометры выпускаются в десяти исполнениях Verdo AM2201, Verdo AM2202, Verdo AM2203, Verdo AM2204, Verdo AM2205, Verdo AM2101, Verdo AM2104, Verdo AM2103, Verdo AM2102, Verdo AM2105, отличающихся метрологическими и техническими характеристиками.
Принцип действия анемометров при измерении скорости воздушного потока для исполнений Verdo AM2201, Verdo AM2202, Verdo AM2203, Verdo AM2204, Verdo AM2205, Verdo AM2101, Verdo AM2104, Verdo AM2103, Verdo AM2102 заключается в тахометрическом преобразовании скорости воздушного потока в электрический сигнал, при котором частота вращения первичного преобразователя (крыльчатки) пропорциональна скорости воздушного потока. Для исполнений Verdo AM2105 принцип измерения скорости воздушного потока заключается в постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха, при этом ток обогрева пропорционален скорости воздушного потока.
Принцип действия анемометров исполнений Verdo AM2202, Verdo AM2203, Verdo AM2204, Verdo AM2205, Verdo AM2101, Verdo AM2102, Verdo AM2103, Verdo AM2104 при измерении температуры окружающего воздуха основан на зависимости электрического сопротивления датчика от измеряемой температуры.
Принцип действия анемометров исполнений Verdo AM2101 при измерении относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Конструктивно анемометры исполнений Verdo AM2201, Verdo AM2202, Verdo AM2203, Verdo AM2204, Verdo AM2205, представляют собой электронное устройство, размещенное в пластиковом корпусе. Отображение измеряемых параметров осуществляется на встроенном жидкокристаллическом дисплее. На корпусе анемометров размещены функциональные кнопки управления. Исполнения Verdo AM2101, Verdo AM2104, Verdo AM2103, Verdo AM2102, состоят из электронного устройства, размещенного в пластиковом корпусе, с выносной крыльчаткой. Исполнения Verdo AM2105 также состоят из электронного устройства, размещенного в пластиковом корпусе, а выносной чувствительный элемент представляет из себя телескопический зонд.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид анемометров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на анемометры не предусмотрено.
Цветовая гамма корпуса анемометров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения серийного номера
*
'i
Battery- 3x1.$V IAAJ
erdo АМ2Ю1
[ИЛ.0
Место нанесения знака утверждения типа

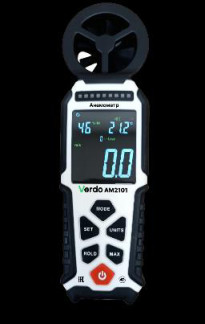

а) Исполнение Verdo АМ2101
Место нанесения
б) Исполнение Verdo АМ2102
Место нанесения серийного номера
Место нанесения знака утверждения типа
д) Исполнение Verdo АМ2105
Место нанесения знака утверждения типа
Место нанесения серийного номера
е) Исполнение Verdo АМ2201
Место нанесения
знака утверждения типа
Место нанесения
знака утверждения типа
Место нанесения серийного номера
ж) Исполнение Verdo АМ2202
Место нанесения серийного номера
з) Исполнение Verdo АМ2203
и) Исполнение Verdo АМ2204
Место нанесения
заводского номера
Место нанесения знака утверждения типа
к) Исполнение Verdo АМ2205
Рисунок 1 - Общий вид анемометров с указанием мест знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) анемометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования анемометров.
Конструкция анемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики анемометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО анемометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с, для исполнений: - Verdo AM2105 - Verdo AM2102, Verdo AM2103, Verdo AM2104, Verdo AM2201, Verdo AM2202 - Verdo AM2101, Verdo AM2203, Verdo AM2205, Verdo AM2204 | от 0,3 до 30 от 0,8 до 30 от 0,7 до 30 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного тока, м/с, для исполнений: - Verdo AM2201 - Verdo AM2202 - Verdo AM2203 в диапазоне от 0,7 до 19,99 м/с включ., в диапазоне св. 19,99 до 30 м/с включ. - Verdo AM2204 - Verdo AM2205 в диапазоне от 0,7 до 19,99 м/с включ., в диапазоне св. 19,99 до 30 м/с включ. - Verdo AM2101, Verdo AM2103, Verdo AM2104 - Verdo AM2102 - Verdo AM2105 | ±(0,03^изм.+0,3) ±(0,03-УИзМ.+0,4) ±(0,07•Vизм.+2емр) ±(0,04’ V изм.+2емр) ±(0,04-УИзм.+0,3) ±(0,07’ V изм.+4емр) ±(0,04’ V изм.+2емр) ±(0,03^изм.+0,3) ±(0,04^изм.+0,3) ±(0,05Уцзм.+3емр) где Vизм. - измеренное анемометром значение скорости воздушного потока, м/с; емр - единица младшего разряда, м/с. |
| Диапазон измерений температуры окружающего воздуха, °C, для исполнений: - Verdo AM2101 - Verdo AM2102 - Verdo AM2204 - Verdo AM2202, Verdo AM2103 - Verdo AM2203, Verdo AM2205 - Verdo AM2105 - Verdo AM2104 | от 0 до +60 от -10 до +60 от -20 до +70 от -30 до +60 от -20 до +50 от 0 до +50 от -30 до +30 |
| Пределы допускаемой абсолютной погрешности измерений температуры окружающего воздуха, °C, для исполнений: - Verdo AM2202, Verdo AM2204, Verdo AM2101, Verdo AM2203, Verdo AM2103, Verdo AM2102, Verdo AM2104 - Verdo AM2205, Verdo AM2105 | ±1,5 ±2,5 |
| Диапазон измерений относительной влажности окружающего воздуха для исполнения Verdo AM2101, % | от 10 до 70 |
| Пределы допустимой абсолютной погрешности измерений относительной влажности окружающего воздуха для исполнения Verdo AM2101, % | ±7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахдлина), мм, не более, для исполнений: - Verdo AM2202, Verdo AM2204 | 56х35х170 |
| - Verdo AM2201 | 55x35x148 |
| - Verdo AM2205 | 58x46x150 |
| - Verdo AM2203 | 46x46x145 |
| - Verdo AM2101 | 68x32x225 |
| - Verdo AM2104 - электронный модуль | 63x33x157 |
| - выносная крыльчатка | 80x39x157 |
| - Verdo AM2105 - электронный модуль | 64x33x184 |
| - выносной зонд | 32x20x1045 |
| - Verdo AM2103, Verdo AM2102 - электронный модуль | 66x32x180 |
| - выносная крыльчатка | 82x39x158 |
| Масса, г, не более, для исполнений: - Verdo AM2204 | 105 |
| - Verdo AM2202 | 148 |
| - Verdo AM2201 | 149 |
| - Verdo AM2205 | 142 |
| - Verdo AM2203 | 152 |
| - Verdo AM2101 | 278 |
| - Verdo AM2104 - электронный модуль | 191 |
| - выносная крыльчатка | 101 |
| - Verdo AM2105 - электронный модуль | 187 |
| - выносной зонд | 100 |
| - Verdo AM2103, Verdo AM2102 - электронный модуль | 193 |
| - выносная крыльчатка | 102 |
| Условия эксплуатации: - температура окружающей среды, °С, для исполнений: | от +15 до +25 |
| - Verdo AM2201 | от -30 до +60 |
| - Verdo AM2104 | от +10 до +50 |
| - Verdo AM2105 | от 0 до +60 |
| - Verdo AM2101 | от -20 до +70 |
| - Verdo AM2204 | от -30 до +60 |
| - Verdo AM2202, Verdo AM2103, Verdo AM2102 | от -20 до +50 |
| - Verdo AM2203, Verdo AM2205 | 98 |
| - относительная влажность, %, не более |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 30000 |
приведены в разделе «Удержание показаний» руководств по эксплуатации.
наносится на корпус анемометра методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анемометр Verdo | -1) | 1 шт. |
| Руководство по эксплуатации | -1) | 1 экз. |
| 1) - обозначение исполнения в соответствии с заказом. | ||
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
«Анемометры Verdo. Стандарт предприятия».
