| Номер в госреестре | 97998-26 |
| Наименование СИ | Датчики силоизмерительные универсальные |
| Обозначение типа СИ | УДС |
| Изготовитель | ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «КАТРАН-ИНТЕХ» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные универсальные УДС (далее - датчики) предназначены для преобразования действующих на чувствительных элемент датчика сил в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием сил растяжения-сжатия).
Принцип действия датчиков основан на преобразовании деформации упругого элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы растяжения или сжатия.
Конструктивно датчики выполнены в неразборном стальном корпусе, имеющем разную форму. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в полномостовую электрическую цепь, которая содержит элементы компенсации температурных воздействий на выходной сигнал.
Датчики изготавливаются с одним или двумя независимыми измерительными каналами, имеющие отдельные унифицированные разъемы. Для усиления и обработки электрического сигнала могут применяться нормирующие усилители, которые могут быть как встроенного, так внешнего исполнения.
Пломбирование датчиков УДС-1 осуществляется путем установки пломб на шляпках одного из винтов крепления разъема и монтажной крышки. Пломбирование датчиков УДС-2 не предусмотрено, т.к. конструктивно датчики УДС-2 выполнены в неразборном корпусе. Таким образом, конструкция датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Маркировка датчика наносится непосредственно на корпус датчика в виде маркировочной таблички (наклейка или шильд) и содержит следующую информацию:
- модификация;
- номинальная нагрузка;
- выходной сигнал;
- серийный номер;
- год выпуска.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом гравировки на маркировочную табличку, расположенную на корпусе датчика.
Структура условного обозначения датчиков:
Датчик УДС-Х-А-В-С, где
УДС - обозначение по каталогу изготовителя;
Х - обозначение варианта исполнения датчиков («1» - цилиндрического типа, «2» - S-образного типа);
А - номинальная нагрузка, тс;
В - пределы допускаемой относительной погрешности измерений силы (0,1; 0,2; 0,3; 0,4; 0,5 1,0) %;
С - тип выходного сигнала («1» - ± 1,5...2,0 мВ/В, «2» - 4...20 мА, «3» - 0...10 В, «4» - ± 10 В, «5» - ± 10 В совместно с модулем управления электрогидравлическими приводами типа МУЭГ).
Нанесение знака поверки на датчики не предусмотрено.
Общий вид датчиков приведен на рисунках 1,2, 3 и 4.
Место пломбировки
Рисунок 1 - Общий вид датчиков УДС-1-А-В-1, УДС-1-А-В-2, УДС-1-А-В-3, УДС-1-А-В-4
Место нанесения заводского номера

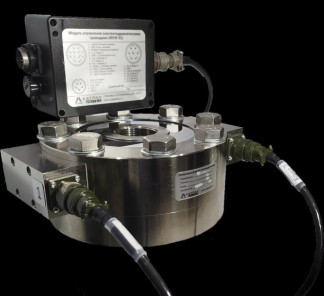

Рисунок 2 - Общий вид датчиков УДС-1-А-В-5
Рисунок 3 - Общий вид датчиков УДС-2-А-В-1, УДС-2-А-В-2, УДС-2-А-В-3, УДС-2-А-В-4
Рисунок 4 - Общий вид датчиков УДС-2-А-В-5
Программное обеспечение (далее - ПО) датчиков силоизмерительных универсальных исполнений УДС-Х-А-В-2, УДС-Х-А-В-3, УДС-Х-А-В-4, УДС-Х-А-В-5 состоит из встроенного ПО, которое устанавливается в микроконтроллер нормирующих усилителей. Встроенное ПО заносится в защищенную от записи память нормирующих усилителей предприятием изготовителем и недоступно для потребителя.
Конструкция датчиков силоизмерительных универсальных исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является метрологически значимым. Метрологические характеристики датчиков силоизмерительных универсальных нормированы с учетом влияния ПО.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Таблица 1 - Метрологические характеристики датчиков модификации УДС-1
| Наименование характеристики | Значение | ||||
| Модификация | УДС-1-А-В-1 | УДС-1-А-В- 2 | УДС-1-А-В-3 | УДС-1-А-В-4 | УДС-1-А-В-5 |
| Номинальная нагрузка (растяжение/сжатие), кН (тс) | 4,90 (0,5); 9,81 (1); 19,61 (2); 49,03 (5); 98,07 (10); 196,13 (20); 294,20 (30); 392,27 (40); 490,33 (50); 980,67 (100) | ||||
| Пределы допускаемой приведенной погрешности измерений силы в диапазоне от 0 до 30 % от номинальной нагрузки, % | ±0,3 | ||||
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 30 до 100 % от номинальной нагрузки, % | ±0,1; ±0,2; ±0,3; ±0,4; ±0,5; ±1,0 | ||||
Таблица 2 - Метрологические характеристики датчиков модификации УДС-2
| Наименование характеристики | Значение | ||||
| Модификация | УДС-2-А-В-1 | УДС-2-А-В-2 | УДС-2-А-В-3 | УДС-2-А-В-4 | УДС-2-А-В-5 |
| Номинальная нагрузка (растяжение/сжатие), кН (тс) | 0,20 (0,02); 0,49 (0,05); 0,98 (0,1); 1,96 (0,2); 4,90 (0,5); 9,81 (1) | ||||
| Пределы допускаемой приведенной погрешности измерений силы в диапазоне от 0 до 30 % от номинальной нагрузки, % | ±0,3 | ||||
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 30 до 100 % от номинальной нагрузки, % | ±0,1; ±0,2; ±0,3; ±0,4; ±0,5; ±1,0 | ||||
Таблица 3 - Технические характеристики датчиков модификации УДС-1
| Наименование характеристики | Значение | ||||
| Модификация | УДС-1-А-В- 1 | УДС-1-А-В-2 | УДС-1-А-В-3 | УДС-1-А-В-4 | УДС-1-А-В-5 |
| Диапазоны выходных сигналов при номинальной нагрузке | от ±1,48 до ±1,52 мВ/В; от ±1,98 до ±2,02 мВ/В | от 3,8 до 4,2 мА; от 19,8 до 20,2 мА | от 1,90 до 2,10 В; от 9,80 до 10,20 В | от ±9,80 до ±10,20 В | от ±9,80 до ±10,20 В |
| Диапазон напряжения питания постоянного тока, В | от 5 до 15 | от 12 до 30 | |||
| Входное сопротивление, Ом* | от 96 до 1600 | - | - | - | - |
| Выходное сопротивление, Ом* | от 96 до 1600 | - | - | - | - |
| Предельная допустимая нагрузка в течение 5 мин, не более, % от номинальной нагрузки | 150 | ||||
| Габаритные размеры, мм, не более* - длина - ширина - высота | 350 300 250 | ||||
| Масса, кг, не более* | 150 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 | ||||
| * _ .. _ _____ . _. _. _ _____ конкретное значение указывается в паспорте | |||||
Таблица 4 - Технические характеристики датчиков модификации УДС-2
| Наименование характеристики | Значение | ||||
| Модификация | УДС-2-А-В- 1 | УДС-2-А-В-2 | УДС-2-А-В-3 | УДС-2-А-В-4 | УДС-2-А-В-5 |
| Диапазоны выходных сигналов при номинальной нагрузке | от ±1,48 до ±1,52 мВ/В; от ±1,98 до ±2,02 мВ/В | от 3,8 до 4,2 мА; от 19,8 до 20,2 мА | от 1,90 до 2,10 В; от 9,80 до 10,20 В | от ±9,80 до ±10,20 В | от ±9,80 до ±10,20 В |
| Диапазон напряжения питания постоянного тока, В | от 5 до 15 | от 12 до 30 | |||
| Входное сопротивление, Ом* | от 96 до 1600 | - | - | - | - |
| Выходное сопротивление, Ом* | от 96 до 1600 | - | - | - | - |
| Предельная допустимая нагрузка в течение 5 мин, не более, % от номинальной нагрузки | 150 | ||||
| Габаритные размеры, мм, не более* - длина - ширина - высота | 75 75 30 | ||||
| Масса, кг, не более* | 3 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 | ||||
| * _ .. _ _____ . _. _. _ _____ конкретное значение указывается в паспорте | |||||
наносится на титульные листы эксплуатационных документов типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный универсальный | УДС | 1 шт. |
| Руководство по эксплуатации | РБПМ.01.00Х.00.00.000 РЭ | 1 экз. на партию |
| Паспорт | РБПМ.01.00Х.00.00.000 ПС | 1 экз. |
приведены в разд. 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ РБПМ.01.000.00.00.000-2025 Датчики силоизмерительные универсальные УДС. Технические условия.
