| Номер в госреестре | 97997-26 |
| Наименование СИ | Уровни брусковые электронные |
| Обозначение типа СИ | ML 100 |
| Изготовитель | Guilin Jeray Technology Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 17.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровни брусковые электронные ML 100 (далее - уровни) предназначены для измерений угла наклона поверхностей относительно горизонта.
Принцип действия уровней основан на использовании трехосевого акселерометра. Угол наклона вычисляется по результатам измерения проекций вектора гравитационного ускорения на каждую из трех ортогональный осей (X, Y, Z).
Уровни состоят из корпуса, внутри которого расположены акселерометр и одноплатный микроконтроллер. Результаты измерений отображаются на дисплее, расположенном на корпусе.
Уровни имеют несколько специальных функций, управляемых кнопками, расположенными на корпусе: включение/выключение (О), переключение единицы измерений: мм/м или градусы (M), удержание текущего значения на дисплее (HOLD).
Питание уровней осуществляется от батареек.
Уровни оснащены модулем беспроводной передачи данных (Bluetooth) для связи с дополнительным выносным дисплеем DIGJY I-DT001 (поставляется отдельно), который позволяет получать данные об измерениях на расстоянии до 10 метров. Уровни имеют возможность совместной работы со смартфоном через приложение Level GO.
Логотип наносится на титульный лист паспорта типографским методом,
а также на корпус при помощи краски.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на боковую поверхность корпуса при помощи краски.
Общий вид уровней с указанием места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование уровней от несанкционированного доступа не предусмотрено.

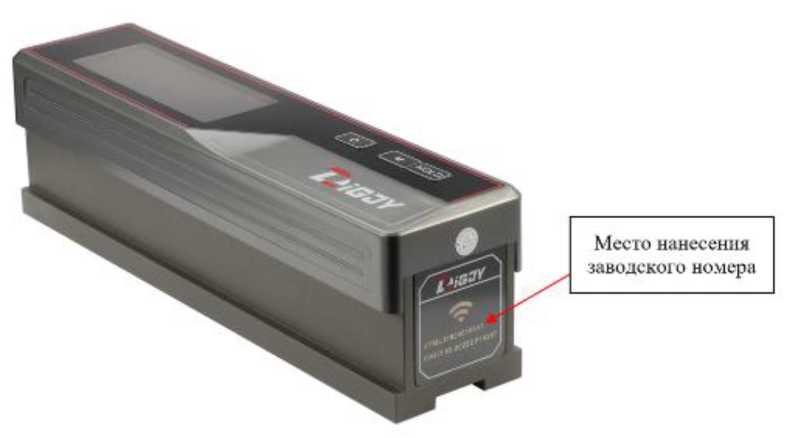

Рисунок 1 - Общий вид уровней с указанием места нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла. ПО предназначено для настройки уровней, обработки данных и визуализации результатов измерений, а также для связи с дисплеем и передачи результатов измерений.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция уровней исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Уровни поддерживают работу с автономным ПО «Level GO», выполненным в виде мобильного приложения, доступного для скачивания в свободном доступе.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона относительно горизонта, мм/м | ±0,5 |
| Дискретность отсчета, мм/м | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений угла наклона относительно горизонта, мм/м | ±0,02 |
| Отклонение от плоскостности рабочей поверхности, мм, не более | 0,003 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальное рабочее расстояние беспроводной связи, м | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 85 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x50x58 |
| Масса, кг, не более | 1,78 |
| Параметры электрического питания: - напряжение постоянного тока, В | 4,5 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровень брусковый электронный | ML 100 | 1 шт. |
| Кейс | _ | 1 шт. |
| Батарейка | _ | 3 шт. |
| Дисплей1) | DIGJY I-DT001 | 1 шт. |
| Паспорт | _ | 1 экз. |
| 1) Поставляется по отдельному заказу. | ||
приведены в разделе 6.4 «Порядок проведения измерений» паспортов уровней брусковых электронных ML 100.
Приказ Росстандарта от 26.11.2018 № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Q/GR 82427—2024 «Уровни брусковые электронные ML 100. Стандарт предприятия».
