| Номер в госреестре | 97991-26 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Эковью |
| Изготовитель | Общество с ограниченной ответственностью «Производственное Объединение Псков Экология» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Эковью (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности жидких и газообразных сред (в том числе биологических) и твердых проб различного происхождения в рабочем спектральном диапазоне.
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока, прошедшего через контрольный образец, и светового потока, прошедшего через исследуемый образец, или светового потока, отраженного от исследуемого образца.
Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания и оптическая плотность.
Спектрофотометры выпускают в следующих модификациях: В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, YO-3100N, УФ-3200^ УФ-6700, УФ-6800, УФ-6900. Модификации отличаются конструктивным исполнением, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.
Спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-3100^ УФ-3200N построены по однолучевой оптической схеме.
Спектрофотометры модификаций УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900 построены по двухлучевой оптической схеме.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой.
В качестве источников излучения в спектрофотометрах модификаций В-1100, В-1200, работающих в видимой области спектра, используется галогенная лампа.
В качестве источников излучения в спектрофотометрах модификаций УФ-1100, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-3100Н УФ-32004 УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900, работающих в ультрафиолетовой области и видимой области спектра, используется система, состоящая из галогенной и дейтериевой ламп.
В качестве приемника в спектрофотометрах модификаций В-1100, В-1200, УФ-1100, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-31004 УФ-3200N используется кремниевый фотодиод.
В качестве приемника в спектрофотометрах модификаций УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900 используется пара кремниевых фотодиодов.
Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1 -4. Место нанесения заводского номера и знака утверждения типа на спектрофотометры представлено на рисунке 5.

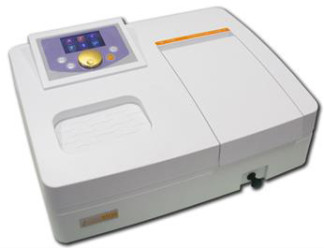

Рисунок 1 - Общий вид спектрофотометров модификаций В-1100, УФ-1100
Рисунок 2 - Общий вид спектрофотометров модификаций В-1200, УФ-1200, УФ-1800
Рисунок 3 - Общий вид спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200
Рисунок 4 - Общий вид спектрофотометров модификаций УФ-3100^ Y0-3200N, УФ-6700, УФ-6800, УФ-6900
Заводской номер спектрофотометра
Рисунок 5 - Место нанесения заводского номера и знака утверждения типа на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры модификаций В-1100, УФ-1100 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью кнопок, джойстика и жидкокристаллического дисплея.
Спектрофотометры модификаций В-1200, УФ-1200, УФ-1800 оснащены встроенным ПО и управляются с помощью сенсорного цветного дисплея.
Спектрофотометры модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 оснащены встроенным ПО и управляются с помощью клавиатуры и жидкокристаллического дисплея.
Спектрофотометры модификаций УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 оснащены встроенным и внешним ПО UV Studio и управляются как с помощью сенсорного дисплея и/или дополнительно подключенных клавиатуры, компьютерной мыши и монитора, так и при помощи внешнего персонального компьютера. Встроенное и внешнее ПО UV Studio для спектрофотометров модификаций УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 идентично.
Спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 могут оснащаться внешним ПО Ecoview Professional, которое устанавливается на персональный компьютер.
Спектрофотометры модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 могут оснащаться внешним ПО UV-Vis Analyst, которое устанавливается на персональный компьютер.
Также спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 могут оснащаться внешним ПО UV Studio, которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Спектрофотометры модификаций УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 с помощью встроенного ПО имеют функцию автоматического сканирования спектра.
Спектрофотометры всех модификаций с помощью внешнего ПО имеют функцию автоматического сканирования спектра.
Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение для модификаций | |||
| В-1100, УФ-1100 | В-1200, УФ-1200, УФ-1800 | УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 | УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 | |
| Идентификационное наименование ПО | - | - | - | UV Studio |
| Номер версии (идентификационный номер) ПО* | V2.X.XX | V3.X.XX | А2.ХХХ | 9.Х |
| Цифровой идентификатор ПО | - | - | - | - |
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значения от 00 до 99; «ХХХ» не относится к метрологически значимой части ПО и принимает значения от 000 до 999.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение для модификаций | ||
| В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 | УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 | В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 | |
| Идентификационное наименование ПО | Ecoview Professional | UV-Vis Analyst | UV Studio |
| Номер версии (идентификационный номер) ПО* | 4.Х | 6.ХХ | 9.Х |
| Цифровой идентификатор ПО | - | - | - |
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значения от 00 до 99.
Таблица 3 - Метрологические характеристики спектрофотометров модификаций В-1100,
В-1200, УФ-1100, УФ-1200, УФ-1800_______________________________________________________
| Наименование характеристики | З | начение для модификации | |
| В-1100, В-1200 | УФ-1100 | УФ-1200, УФ-1800 | |
| Спектральный диапазон, нм | от 315 до 1150 | от 200 до 1150 | от 190 до 1150 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 | ||
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. | - | - | ±1,0 |
| - от 200 до 400 нм включ. | - | ±1,0 | - |
| - от 315 до 400 нм включ. | ±1,0 | - | - |
| - св. 400 до 800 нм включ. | ±0,5 | ±0,5 | ±0,5 |
| - св. 800 до 1150 нм включ. | ±1,0 | ±1,0 | ±1,0 |
| Диапазон измерений оптической плотности, Б | от 0,0 до 3,0 | ||
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б | ±(т4тг |ДТ'| • 10°) \Zn10 1 1 / | ||
| 1) D - измеренное значение оптической плотности, Б; ДТ' - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, абс. ед. (ДТ' = 10-0 , где ДТ - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, %) | |||
Таблица 4 - Метрологические характеристики спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, YO-3100N, Y0-3200N, УФ-6700, УФ-6800, УФ-6900
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 1150 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. | ±1,0 |
| - св. 400 до 800 нм включ. | ±0,5 |
| - св. 800 до 1150 нм включ. | ±1,0 |
| Диапазон измерений оптической плотности, Б | от 0,0 до 3,0 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б | ±(т4тг |ДТ'| • 10°) \Zn10 1 1 / |
| 1) D - измеренное значение оптической плотности, Б; ДТ' - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, абс. ед. (ДТ' = 100 , где ДТ - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, %) | |
Таблица 5 - Основные технические характеристики спектрофотометров модификаций В-1100, В-1200, УФ-1100, УФ-1200, УФ-1800
| Наименование характеристики | Значение для модификации | |||||
| В-1100 | В-1200 | УФ-1100 | УФ-1200 | УФ-1800 | ||
| Оптическая схема | Однолучевая | |||||
| Источник излучения | Галогенная лампа | Галогенная и дейтериевая лампа | ||||
| Детектор | Кремниевый фотодиод | |||||
| Ширина щели (разрешающая способность), нм | 4 | 2 | 4 | 2 | 1,8 | |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 200 | |||||
| Диапазон показаний оптической плотности, Б | от -0,3 до 3,0 | |||||
| Уровень рассеянного света (при 360 нм), %, не более | 0,05 | |||||
| Стабильность базовой линии (при 500 нм), Б/ч, не более | ±0,002 | ±0,001 | ||||
| Параметры электрического питания: | ||||||
| - напряжение переменного тока, В | 220±20 | |||||
| - частота переменного тока, Гц | 50±1 | |||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 490 360 240 | 600 450 260 | 490 360 240 | 600 450 260 | ||
| Масса, кг, не более | 10 | 15 | 10 | 15 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 20 до 80 от 84 до 106 | |||||
| Потребляемая мощность, В •А, не более | 100 | |||||
Таблица 6 - Основные технические характеристики спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200
| Наименование характеристики | Значение для модификации | |||||
| УФ-3000 | УФ-3100 | УФ-3200 | УФ-6000 | УФ-6100 | УФ-6200 | |
| Оптическая схема | Однолучевая | Двухлучевая | ||||
| Источник излучения | Галогенная и дейтериевая лампа | |||||
| Детектор | Кремниевый фотодиод | Два кремниевых фотодиода | ||||
| Ширина щели (разрешающая способность), нм | 4 | 1,8 | 0,5/1/2/4/5 | 1,8 | 1 | 0,5/1/2/4/5 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 200 | |||||
| Диапазон показаний оптической плотности, Б | от -0,3 до 3,0 | |||||
| Уровень рассеянного света (при 360 нм), %, не более | 0,05 | |||||
| Стабильность базовой линии (при 500 нм), Б/ч, не более | ±0,001 | |||||
| Параметры электрического питания: | ||||||
| - напряжение переменного тока, В | 220±20 | |||||
| - частота переменного тока, Гц | 50±1 | |||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 490 360 240 | 600 450 260 | ||||
| Масса, кг, не более | 20 | 22 | ||||
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 | |||||
| - относительная влажность, % | от 20 до 80 | |||||
| - атмосферное давление, кПа | от 84 до 106 | |||||
| Потребляемая мощность, В •А, не более | 140 | |||||
Таблица 7 - Основные технические характеристики спектрофотометров модификаций УФ-3100Н УФ-32004 УФ-6700, УФ-6800, УФ-6900
| Наименование характеристики | Значение для модификации | ||||
| УФ-3100N | УФ-3200N | УФ-6700 | УФ-6800 | УФ-6900 | |
| Оптическая схема | Однолучевая | Двухлучевая | |||
| Источник излучения | Галогенная и дейтериевая лампа | ||||
| Детектор | Кремниевый фотодиод | Два кремниевых фотодиода | |||
| Ширина щели (разрешающая способность), нм | 1,8 | 0,5/1/2/4/5 | 1,8 | 1 | 0,5/1/2/4/5 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от -0,2 до 200 | ||||
| Диапазон показаний оптической плотности, Б | от -5,0 до 5,0 | ||||
| Уровень рассеянного света (при 220 нм и 340 нм), %, не более | 0,03 | ||||
| Стабильность базовой линии, Б/ч, не более | ±0,002 | ||||
| Параметры электрического питания: | |||||
| - напряжение переменного тока, В | 220±20 | ||||
| - частота переменного тока, Гц | 50±1 | ||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 580 420 235 | ||||
| Масса, кг, не более | 19 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 20 до 80 от 84 до 106 | ||||
| Потребляемая мощность, В •А, не более | 150 | ||||
наносится на информационную табличку на задней панели спектрофотометра, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| для модификаций | |||
| B-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 | УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-3100Н УФ-32004 УФ-6700, УФ-6800, УФ-6900 | ||
| Спектрофотометр | Эковью | 1 шт. | 1 шт. |
| Универсальный кюветодержатель (кюветодержатель для 3-х кювет стандарта КФК с длиной до 100 мм) | - | 1 шт. | - |
| Кюветодержатель для кювет 10х10 мм | - | - | 1 шт. |
| Кюветодержатель для 3-х кювет стандарта КФК с длиной до 100 мм | - | - | 1 шт. |
| Шнур питания | - | 1 шт. | 1 шт. |
| Чехол от пыли | - | 1 шт. | 1 шт. |
| Лампа галогенная запасная | - | 1 шт. | 1 шт. |
| Заглушка-адаптер | - | 3 шт. | - |
| Кюветы стеклянные К-8 10 мм КФК | - | 4 шт. | - |
| Кюветы кварцевые КУ-1 10 мм КФК | - | 2 шт.* | - |
| Кюветы стеклянные К-8 10 мм | - | 4 шт. | |
| Кюветы кварцевые КУ-1 10 мм | - | 2 шт. | |
| Кабель для подключения к ПК | - | 1 шт. | 1 шт. |
| USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя | Ecoview Professional/ UV-Vis Analyst/ UV Studio | 1 шт. | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. | 1 экз. |
| Паспорт | - | 1 экз. | 1 экз. |
| Компьютер (стационарный персональный компьютер/портативный персональный компьютер) | - | 1 шт.** | 1 шт.** |
| Методика поверки | - | 1 экз. | 1 экз. |
| * Для модификаций УФ-1100, УФ-1200, УФ-1800 ** По заказу | |||
- главе 8 «Порядок работы» документа «Спектрофотометры Эковью В-1100, УФ-1100. Руководство по эксплуатации»;
- главе 9 «Измерения» документа «Спектрофотометры Эковью В-1200, УФ-1200, УФ-1800. Руководство по эксплуатации»;
- главе «Измерения» документа «Спектрофотометры Эковью УФ-3000, УФ-3100, УФ-3200. Руководство по эксплуатации»;
- главе «Анализ пробы» документа «Спектрофотометры Эковью УФ-6000, УФ-6100, УФ-6200. Руководство по эксплуатации»;
- главе 11 «Измерения» документа «Спектрофотометры Эковью УФ-3100^ УФ-3200^ УФ-6700, УФ-6800, УФ-6900. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.41.130-003-20908799-2024 «Спектрофотометры Эковью. Технические условия»;
Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
