| Номер в госреестре | 97987-26 |
| Наименование СИ | Комплексы баллистические |
| Обозначение типа СИ | БК-01 |
| Изготовитель | Федеральное казенное предприятие «Национальное испытательное объединение «Государственные боеприпасные испытательные полигоны России» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы баллистические БК-01 (далее - комплексы баллистические) предназначены для измерений скорости полета метаемого элемента в диапазоне от 30 до 1000 м/с, а также совместно с пьезоэлектрическими датчиками для измерений давления пороховых газов боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм, а также охотничьих дробовых и пулевых патронов калибров 12/70, 12/76, 16/70, 20/70, 20/76, 410/76 при выстреле из измерительного баллистического ствола.
Принцип действия комплексов баллистических в части измерения электрических зарядов основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиком давления в электрическое напряжение с последующим аналогово-цифровым преобразованием, пересчетом с учетом характеристики датчика в давление и регистрацией информации в цифровом виде.
Принцип действия комплексов баллистических в части измерения скорости полета метаемого элемента основан на формировании на заданном участке траектории полета метаемого элемента световых блокирующих плоскостей и измерении времени пролета базового расстояния, ограниченного этими плоскостями.
Конструктивно комплекс баллистический состоит из выносного и лабораторного оборудования. Выносное оборудование комплекса представляет собой два фотоблокирующих устройства, реализующие световые блокирующие плоскости, соединённые меду собой четырьмя штангами и для удобства перемещения оснащенные колесами с фиксаторами.
Лабораторное оборудование состоит из блока сопряжения, комплекта вычислительной и оргтехники и обеспечивает преобразование аналоговых сигналов для последующих регистрации, обработки и хранения.
Заводской номер в цифровом формате наносится методом гравировки на шильдик, расположенный как на лабораторном, так и на выносном оборудовании.
Общий вид комплекса баллистического приведен на рисунке 1. Места нанесения знака утверждения типа приведены на рисунке 2. Места нанесения пломбировки приведены на рисунке 3. Шильдик с указанием места нанесения заводского номера приведен на рисунке 4.
Нанесение знака поверки на комплекс баллистический не предусмотрено.

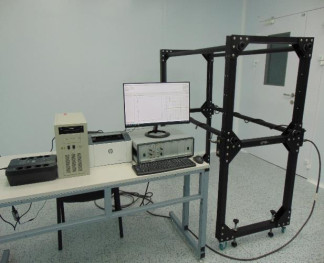

Рисунок 1 - Общий вид средства измерений
типа
Рисунок 2 - Место нанесения знака утверждения типа на лицевую панель блока сопряжения
Места пломбировки
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера на шильдик
Специальное программное обеспечение (далее - СПО) «Баллистический комплекс» БК-01 предназначено для регистрации и обработки результатов измерений, установления требуемых режимов работы.
Уровень защиты СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные СПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Баллистический комплекс |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | 851E37880240335AFDC11279F7939D64 |
Метрологические и основные технические характеристики комплексов баллистических приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразуемых электрических зарядов, пКл, не менее | от -10000 до 0 |
| Пределы допускаемой приведенной погрешности измерения электрических зарядов, % 1) | ±0,2 |
| Коэффициент преобразования модулей усилителя зарядов, мВ/пКл | от 0,2 до 0,5 |
| Диапазон измерений скорости полета метаемого элемента, м/с | от 30 до 1000 |
| Пределы допускаемой относительной погрешности измерений скорости полета метаемого элемента, % | ±1,0 |
| Диапазон измерений длительности импульса давления, записанного в аналого-цифровой преобразователь, мс | от 1 до 65 |
| Пределы допускаемой абсолютной погрешности измерений длительности импульса давления, записанного в аналогоцифровой преобразователь, мс | ±0,01 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Верхние граничные частоты переключаемых полос пропускания: | |
| - по уровню минус 3 дБ, кГц | 1,20 ± 0,12 |
| - по уровню минус 3 дБ, кГц | 2,50 ± 0,25 |
| - по уровню минус 3 дБ, кГц | 3,50 ± 0,35 |
| - по уровню минус 3 дБ, кГц | 5,0 ± 0,6 |
| - по уровню минус 3 дБ, кГц | 50 ± 5 |
| - по уровню минус 3 дБ, кГц | 21 ± 1 |
| - по уровню минус 6 дБ, кГц | 150 ± 15 |
| - по уровню минус 3 дБ при отключенном фильтре, кГц, не менее | 100 |
| Дрейф выходного напряжения модулей усилителя зарядов, мВ/с, не более | 0,5 |
| Нелинейность амплитудной характеристики модулей усилителя зарядов, %, не более | 0,1 |
| 1) Нормирующим значением является максимальное значение диапазона преобразуемых электрических зарядов Qmax, пКл, определяется по формуле Qmax = 5000, ft’iip где Кпр - коэффициент преобразования модулей усилителя зарядов, мВ/пКл. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Величина измерительной базы, м, не менее | 1,0 |
| Расстояние от дульного среза ствола до центра базы, м, не менее | 2,5 |
| Минимальный размер рабочей зоны комплекса, формируемой линейным осветителем и приемным устройством, мм, не менее - ширина - высота | 250 250 |
| Масса переносимых блоков комплекса, кг, не более | 55,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50,0 ± 0,5 |
| Потребляемая мощность, кВ^А, не более | 1,0 |
| Условия эксплуатации лабораторного оборудования: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 96 до 104 |
| Условия эксплуатации выносного оборудования: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +40 80 от 96 до 104 |
Показатели надежности комплексов баллистических приведены в таблице 4.
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 600 |
| Среднее время восстановления, ч, не более | 2 |
| Средний срок службы, лет, не менее | 7 |
наносится на лицевую панель блока сопряжения из состава комплекса баллистического в виде наклейки и на титульный лист формуляра типографским способом.
Комплектность комплексов баллистических приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Рабочая станция в составе1): - системный блок; | 1 шт. | |
| - многофункциональный адаптер PCI-9812 (установлен в системный блок); | 1 шт. | |
| - монитор; | 1 шт. | |
| - клавиатура; | 1 шт. | |
| - манипулятор типа «Мышь». | 1 шт. | |
| 2 Фотоблокирующее устройство №1 | АШВ 2.008.024 | 1 шт. |
| 3 Фотоблокирующее устройство №2 | АШВ 2.008.025 | 1 шт. |
| 4 Блок сопряжения | АШВ 2.739.001 | 1 шт. |
| 5 Принтер лазерный1) | 1 шт. | |
| 6 Источник бесперебойного питания (ИБП)1) | 1 шт. | |
| 7 Формуляр | АШВ 1.419.035. ФО | 1 экз. |
| 8 Руководство по эксплуатации | АШВ 1.419.035 РЭ | 1 экз. |
| 9 Руководство оператора | 904.00952-013401РО | 1 экз. |
| 10 Специальное программное обеспечение2) | 904.00952-013401 | 1 шт. |
| 11 Принадлежности: 11.1 Кабель | АШВ 4.853.493 | 1 шт. |
| 11.2 Кабель | АШВ 4.853.492 | 1 шт. |
| 11.3 Кабель | АШВ 4.853.491 | 1 шт. |
| 11.4 Кабель | АШВ 4.850.036-03 | 3 шт. |
| 11.5 Кабель | АШВ 4.850.036 | 1 шт. |
| 11.6 Кабель | АШВ 4.850.057 | 1 шт. |
| 11.7 Кабель | АШВ 4.850.058 | 1 шт. |
| 11.8 Кабель Sven USB 2.0 | 1 шт. | |
| 11.9 Кабель RS232 | 1 шт. | |
| 11.10 Переход СР-50-75ФВ | 1 шт. | |
| 11.11 Шнур сетевой АС102 | 1 шт. | |
| 11.12 Пульт выносной | ДВТМ.3.624.000 | 1 шт. |
| 11.13 Штанга | 4 шт. | |
| 11.14 ЗИП: Вставка плавкая ВП1-2А 250В | ОЮО.480.003 ТУ | 2 шт. |
| 12 Методика поверки | - | 1 экз. |
| 1) В комплектации поставщика 2) Носитель CD или флеш-накопитель |
приведены в разделе 7 «Использование по назначению» руководства по эксплуатации АШВ 1.419.035 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
АШВ 1.419.035 ТУ «Комплекс баллистический БК-01. Технические условия»
