| Номер в госреестре | 97986-26 |
| Наименование СИ | Установка для измерений массовой концентрации аэрозольных частиц |
| Обозначение типа СИ | УМК-1 |
| Изготовитель | Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерений массовой концентрации аэрозольных частиц УМК-1 (далее -установка) предназначена для измерений массовой концентрации аэрозольных частиц, поверки и калибровки средств измерений массовой концентрации аэрозольных частиц.
Установку применяют в качестве рабочего эталона согласно Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2021 г. № 3105.
К средству измерений данного типа относится установка для измерений массовой концентрации аэрозольных частиц УМК-1 с заводским номером 0001.
Принцип действия установки основан на неэкстрактивном (без отбора пробы) оптическом методе измерений массовой концентрации аэрозольных частиц по коэффициенту пропускания лазерного луча при прохождении его через воздушную среду с взвешенными твердыми частицами.
Конструктивно установка состоит из:
- анализатора пыли DUSTHUNTER, модификация T200 (рег. № 82897-21);
- генератора аэрозольных частиц из порошкообразных материалов SAG 410/H;
- аэрозольной камеры.
О бщий вид установки представлен на рисунке 1.
Наименование установки, заводской номер и год изготовления приведены в документе «Установка для измерений массовой концентрации аэрозольных частиц УМК-1. Паспорт» и на табличке, представленной на рисунке 2. Маркировка нанесена методом лазерной гравировки. Формат заводского номера - цифровой.
Нанесение знака поверки на установку не предусмотрено.
Пломбирование установки не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера

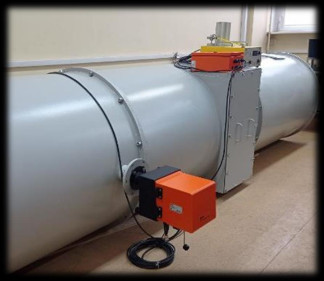

Рисунок 1 - Общий вид установки для измерений массовой концентрации аэрозольных частиц УМК-1
Рисунок 2 - Табличка с информацией об установке для измерений массовой концентрации аэрозольных частиц УМК-1
Анализатор пыли, входящий в состав установки, имеет встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализаторов. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MCU |
| Номер версии (идентификационный номер) ПО | не ниже 01.00.00 |
| Цифровой идентификатор ПО | _ |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и основные технические характеристики установки представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики установки
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 | от 0,1 до 3000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации аэрозольных частиц, % | ±8 |
| Примечание - Метрологические характеристики установлены по тестовому аэрозолю на основе пыли инертной по ГОСТ Р 51569-2000 | |
Таблица 3 - Основные технические характеристики установки
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3 | от 0 до 10000 |
| Масса установки (без учета аэрозольной камеры), кг, не более | 30 |
| Габаритные размеры, мм, не более: | |
| анализатор пыли: | |
| приемопередатчик: | |
| высота | 250 |
| ширина | 210 |
| длина | 440 |
| отражатель: | |
| высота | 250 |
| ширина | 210 |
| длина | 370 |
| шкаф управления: | |
| высота | 470 |
| ширина | 230 |
| длина | 310 |
| генератор аэрозольных частиц из порошкообразных материалов SAG 410/H: | |
| высота | 330 |
| ширина | 330 |
| длина | 360 |
| аэрозольная камера: | |
| высота | 1800 |
| ширина | 1500 |
| длина | 6100 |
| Наименование характеристики | Значение |
| Условия эксплуатации установки: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106,7 |
| Время непрерывной работы, ч, не менее | 8 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
наносится на титульный лист паспорта типографическим способом.
аблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка для измерений массовой концентрации аэрозольных частиц УМК-1 в составе: | - | 1 шт. |
| Анализатор пыли | DUSTHUNTER T200 | 1 шт. |
| Генератор аэрозольных частиц из порошкообразных материалов | SAG 410/H | 1 шт. |
| Камера аэрозольная | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1.5 «Использование по назначению» документа «Установка для измерений массовой концентрации аэрозольных частиц УМК-1. Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
