| Номер в госреестре | 97971-26 |
| Наименование СИ | Резервуары стальные сферические (шаровые) |
| Обозначение типа СИ | РШС-2400 |
| Изготовитель | Lanzhou LS Heavy Equipment Co.,Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные сферические (шаровые) РШС-2400 (далее - резервуары) предназначены для измерений объема продукта, а также для его приема, хранения и отпуска.
Тип резервуаров - стальные сферические (шаровые), номинальной вместимостью 2400 м3.
Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой стальные сосуды сферической формы, установленные на опоры. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв и арабских цифр, нанесены типографским способом на таблички резервуаров (рисунок 1). Таблички крепятся на площадке перед резервуарами.
Резервуары РШС-2400 с заводскими номерами Н18514, Н18515, Н18519, Н18520, Н18526, Н18527, Н18528, Н18529 расположены на территории Резервуарного парк № 2, ООО «Газпром переработка Благовещенск» по адресу: Амурская область, г. Свободный, Тер. ТОР Амурская.
Общий вид резервуаров РШС-2400 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

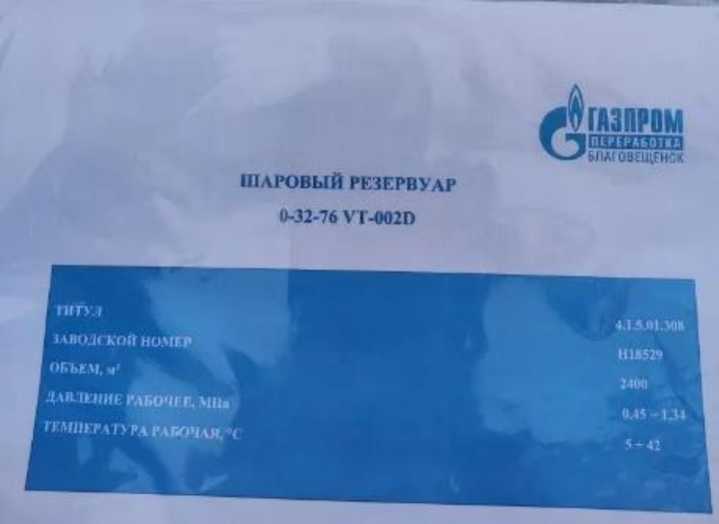

Рисунок 1 - Табличка с местом нанесения заводского номера

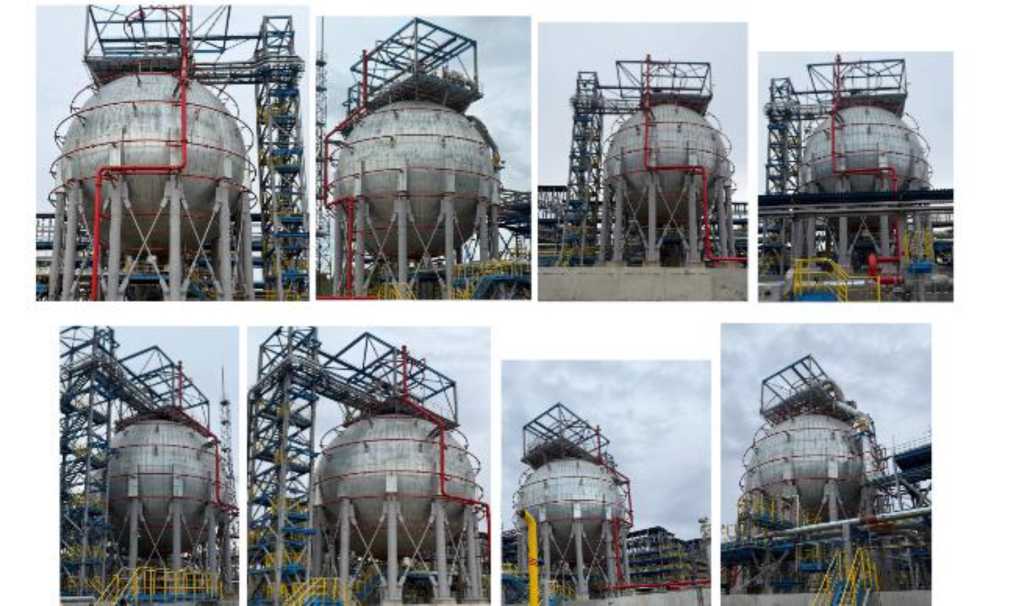

Рисунок 2 - Общий вид резервуаров РШС-2400
Пломбирование резервуаров РШС-2400 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2400 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±1,0 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной сферический (шаровый) | РШС-2400 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
