| Номер в госреестре | 97970-26 |
| Наименование СИ | Мера |
| Обозначение типа СИ | МАСТЕР-РОТОР |
| Изготовитель | DANOBAT GROUP |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера МАСТЕР-РОТОР (далее мера) предназначена для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и для калибровки бесконтактной измерительной системы DBTM, встроенной в станок DANTIP R3 1500/2000. Мера МАСТЕР-РОТОР может применяться в качестве рабочего эталона 3-го разряда согласно Государственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2021 г. № 472.
Принцип действия меры основан на воспроизведении заданных значений радиусов вершин имитаторов лопаток при помощи бесконтактной измерительной системы DBTM.
Мера предстовляет собой цельнометаллическую конструкцию, состоящую из трех ступеней дисков, на которых жестко закрепленны имитаторы лопаток (Рисунок 1).
Пломбировка меры от несанкционированного доступа не предусмотрена. Заводской номер имеет цифровое обозначение и наносится методом гравировки на торцевую поверхность меры над ступенью B (Рисунок 2). Нанесение знака поверки на меру не предусмотрено.
К средству измерений данного типа относится мера МАСТЕР-РОТОР заводской № 929.40.41.0979.

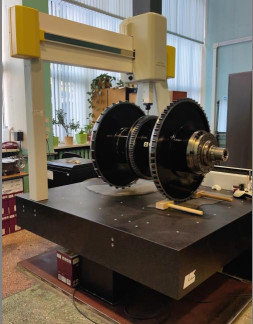

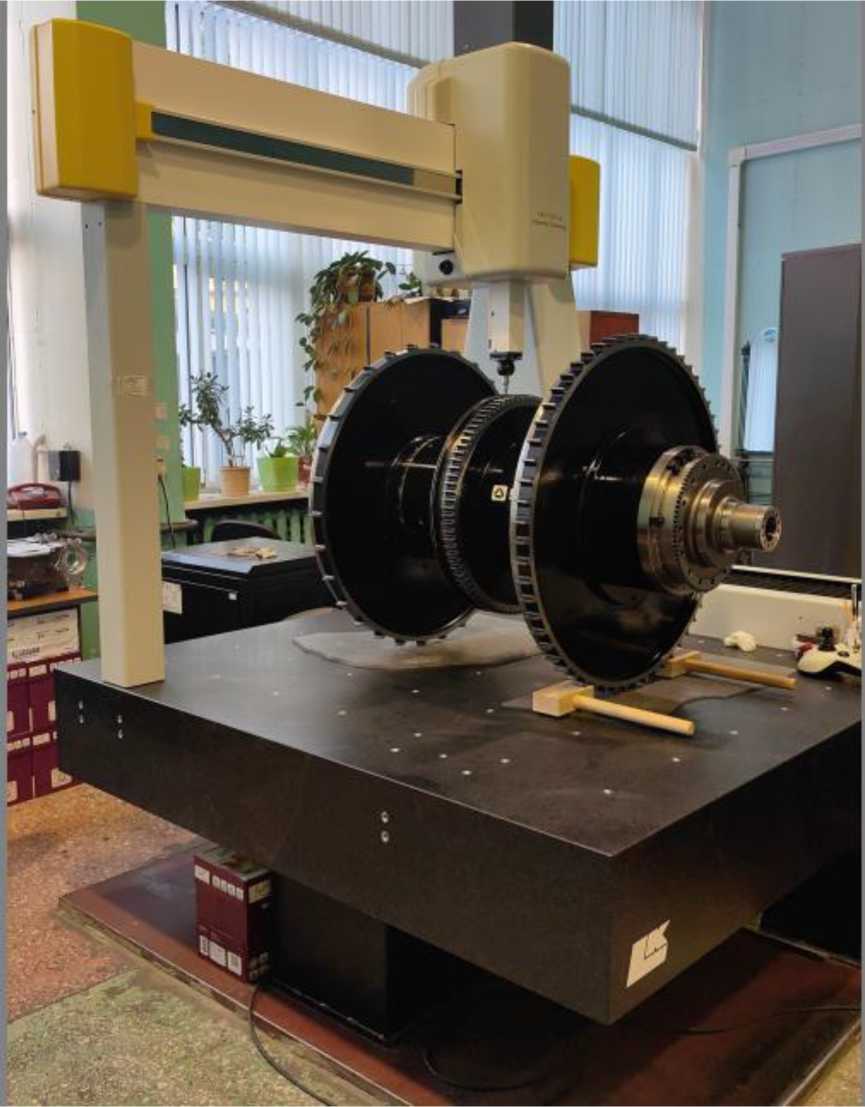

Рисунок 1 - Общий вид меры МАСТЕР-РОТОР
Место нанесения
заводского номера

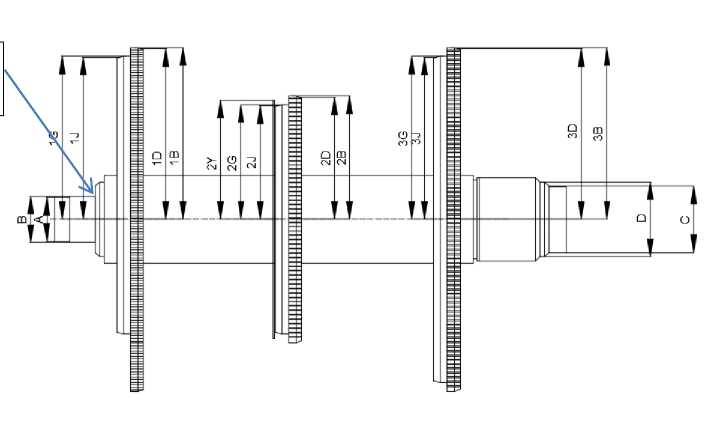

Рисунок 2 -Эскиз меры МАСТЕР-РОТОР
Отсутствует.
аблица 1 - Метрологические характеристики меры МАСТЕР-РОТОР
| Номинальные значения измеряемых радиусов, мм | Ступень | B | D | G | J | Y |
| 3 | 444,9700 | 444,2500 | 424,9930 | 423,5490 | _ | |
| 2 | 299,9930 | 298,5890 | 280,0120 | 278,2640 | 299,9880 | |
| 1 | 444,9570 | 442,2410 | 424,9790 | 423,293 | _ | |
| Пределы допускаемого отклонения радиусов от номинального значения, мм | ±0,015 | |||||
| Доверительные границы абсолютной погрешности воспроизведения радиуса при доверительной вероятности 0,95 %, мм | ±0,012 | |||||
аблица 2 - Технические характеристики меры МАСТЕР-РОТОР
| Число лопаток на ступени, шт. | 3 | 60 |
| 2 | 90 | |
| 1 | 30 | |
| Число ступеней, щт. | 3 | |
| Габаритные размеры, не более, мм -диаметр -длина | 890 1500 | |
| Масса, кг, не более | 500 | |
аблица 3 - Условия эксплуатации меры
| Условия эксплуатации | Значение |
| Диапазон рабочих температур, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
наносится типографским способом на титульный лист Паспорта.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера | МАСТЕР-РОТОР | 1 шт. |
| Транспортировочный ящик | - | 1 шт. |
| Паспорт | - | 1 экз. |
изложены в п. 3 «Порядок работы» Паспорта.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная Приказом Росстандарта от 06.04.2021 г. № 472.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 12.07.2026 |
