Анализаторы ZxM ZFK, 97948-26

Назначение

Анализаторы ZxM ZFK (далее - анализаторы) предназначены для измерений объемной доли кислорода (О2) и объемной доли оксида углерода (CO) в выхлопных газах промышленных котлов или нагревательных печей, а также в технологических газовых средах.

Описание

Принцип действия анализаторов - электрохимический, основанный на зависимости электродвижущей силы в циркониевой электрохимической ячейке от содержания кислорода или оксида углерода в анализируемой газовой среде и фоновом газе (воздухе).

Конструктивно анализаторы состоят из измерительного преобразователя и детектора.

Детектор имеет обозначение ZFK и выпускается в трех исполнениях:

- ZFKBR - однокомпонентный детектор, предназначенный для измерений объемной доли кислорода во взрывозащищенном корпусе;

- ZFKBL - двухкомпонентный детектор, предназначенный для измерений объемной доли кислорода и оксида углерода во взрывозащищенном корпусе;

- ZFK8R - однокомпонентный детектор, предназначенный для измерений объемной доли кислорода в невзрывозащищенном корпусе.

Измерительный преобразователь имеет обозначение ZxM, где (х) - обозначает вариант исполнения, указывается одной из букв:

- «R» - взрывозащищенное исполнение, выпускается в двух модификациях: ZRM1K - однокомпонентный преобразователь, предназначенный для измерений объемной доли кислорода, ZRM1L - двухкомпонентный преобразователь, предназначенный для измерений объемной доли кислорода и оксида углерода;

- «К» - невзрывозащищенное исполнение, предназначенное для измерений объемной доли кислорода.

Материал корпуса детектора изготавливается из алюминиевого сплава или углеродистой стали, поверхность распыляется двумя слоями эпоксидного полиуретана, крышка невзрывозащищённого исполнения - синяя, а корпус серебристо-серый. Во взрывозащищенном исполнении крышка и корпус имеют красный цвет. Материал корпуса измерительного преобразователя изготавливается из алюминиевого сплава и нержавеющей стали. Корпус измерительного преобразователя взрывозащищенного исполнения серебристо-серый, крышка с окном синего цвета, для невзрывозащищенного исполнения корпус синего цвета.

Анализаторы, в зависимости от комплектации, имеют интерфейсы: аналоговый выход от 4 до 20 мА, HART, RS-485 протокол Modbus.

Общий вид анализаторов приведен на рисунке 1.

Анализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра (рисунок 2). Серийный номер измерительного преобразователя в виде буквенноцифрового кода наносится методом лазерной гравировки (взрывозащищенное исполнение) или методом фотохимпечати (невзрывозащищенное исполнение) на идентификационную табличку, закрепленную на корпусе измерительного преобразователя. Серийный номер детектора в виде буквенно-цифрового или цифрового кода наносится методом лазерной гравировки (взрывозащищенное исполнение) или методом фотохимпечати (невзрывозащищенное исполнение) на идентификационную табличку, закрепленную на корпусе детектора. Сведения о серийных номерах детектора и преобразователя, входящих в состав анализатора, указываются в паспорте.

Нанесение знака поверки на анализаторы не предусмотрено. Опломбирование от несанкционированного доступа не предусмотрено.

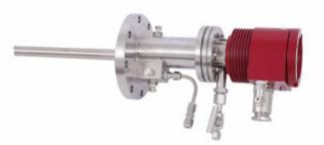

а) измерительный преобразователь ZRM1L

в) измерительный преобразователь ZRM1K

б) детектор ZFKBL

г) детектор ZFKBR

д) измерительный преобразователь ZKM

е) детектор ZFK8R

Рисунок 1 - Общий вид анализаторов

а) взрывозащищенный измерительный преобразователь

KBR436-0Y0YN

Место нанесения серийного номера

б) взрывозащищенный детектор

Место нанесения серийного номера

в) невзрывозащищенный измерительный преобразователь

Место нанесения серийного номера

г) невзрывозащищенный детектор

Рисунок 2 - Идентификационная табличка

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла.

Встроенное ПО обеспечивает выполнение следующих функций:

- прием и обработка измерительной информации;

- хранение данных измерений;

- проведение калибровки анализатора;

- отображение данных на дисплее;

- функция тревоги при отклонении какого-либо параметра от заданной нормы.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6.3 «Операции во время работы» документа «Анализаторы ZxM ZFK. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Стандарт предприятия Wuxi KunLun Fuji Instruments Co., Ltd «Анализаторы ZxM ZFK».
