| Номер в госреестре | 97942-26 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | Aclas |
| Изготовитель | Pinnacle Technology Corp. |
| Год регистрации | 2026 |
| Срок свидетельства | 11.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы неавтоматического действия Aclas (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы изготавливаются в 5 моделях: LS215-OO-M (без принтера, без стойки), LS215-O1-M (с принтером, со стойкой), LS515-OO-M (с верхним принтером, расположенным по центру, со стойкой), LS515-O1-M (с нижним принтером, со стойкой), LS515-02-M (с верхним боковым принтером, со стойкой).
Весы оснащены следующими устройствами (функциями) (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством выборки массы тары (Т.2.7.4);
- полуавтоматическим устройством юстировки чувствительности внешней гирей (4.1.2.5);
- устройство установки по уровню (Т.2.7.1);
- индикация веса в режимах брутто и нетто (Т.5.2.1 и Т.5.2.2);
- сигнализация о превышении нагрузки Мах+9е (4.2.3).
Модель весов LS215-00-M снабжена интерфейсом RS232/USB, модель LS215-01-M снабжена интерфейсом Ethernet, модели LS515-00-M, LS515-01-M, LS515-02-M снабжены интерфейсом Ethernet.
Общий вид весов представлен на рисунках 1-5.
Место нанесения знака поверки в нижней части корпуса

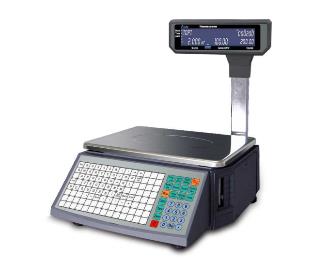

Рисунок 1 - Общий вид весов модели LS215-01-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса
Рисунок 2 - Общий вид весов модели LS215-00-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса
Рисунок 3 - Общий вид весов модели LS515-00-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса
Рисунок 4 - Общий вид весов модели LS515-01-M и схема пломбирования от несанкционированного доступа
Место нанесения знака поверки в нижней части корпуса
Рисунок 5 - Общий вид весов модели LS515-02-M и схема пломбирования от несанкционированного доступа
Защита весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, реализована нанесением знака поверки. Схемы пломбирования от несанкционированного доступа к полуавтоматическому устройству юстировки чувствительности приведены на рисунках 1-5. Юстировка весов осуществляется центрами технического обслуживания и производится на месте эксплуатации. После выполнения юстировки весы должны быть переданы в поверку уполномоченным на её проведение организациям.
Заводской номер, имеющий буквенно-цифровой формат, наносится способом термопечати на маркировочную табличку, разрушающуюся при удалении. Внешний вид маркировочной таблички приведен на рисунке 6.
Место
нанесения
заводского
номера
Рисунок 6 - Общий вид маркировочной таблички весов
Место
нанесения
знака
утверждения
типа
На маркировочной табличке приводится в общем случае следующая информация:
- товарный знак или наименование предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- знак утверждения типа средства измерений;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е);
- значение максимальной выборки массы тары (Т= -);
- заводской номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания;
- диапазон рабочих температур, °C;
- версия ПО;
- наименования изготовителя и представителя в России.
Допускается размещение на табличке иной дополнительной информации, касающейся весов.
Весы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
ПО весов заложено в процессе производства, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. Интерфейсы связи ПО для хранения данных в весах отсутствуют.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значение для моделей | |
| LS215-00-M | LS515-00-M; LS515-01-M; LS515-02-M; LS215-01-M | |
| Идентификационное наименование ПО | Встроенное ПО | |
| Номер версии (идентификационный номер) ПО | V3.XXX | V3.XXXXX |
| 1) «3» - метрологически значимая часть, являющаяся неизменной. 2) «X» относится к метрологически незначимой части ПО и может принимать значения от 0 до 9. 3) Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий», который обеспечивается механическим пломбированием.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | III |
| Максимальная нагрузка (Max), кг | 6/15 |
| Минимальная нагрузка (Min), кг | 0,04 |
| Действительная цена деления (d), г | 2/5 |
| Поверочный интервал (e), г | 2/5 |
| Число поверочных интервалов (n) | 3000 |
| Пределы допускаемой погрешности весов (mpe) при первичной и периодической поверке, г, в интервалах взвешивания: | ±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
| от Min кг до 1 кг включ. св. 1 кг до 4 кг включ. св. 4 кг до 6 кг включ. св. 6 кг до 10 кг включ. св. 10 кг до 15 кг включ. | |
| Повторяемость (размах) показаний, г, не более | |mpe| |
| Диапазон устройства выборки массы тары, кг | от 0 до 5,998 |
| Диапазон устройства первоначальной установки нуля | от 0 до 20 % Мах |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем | от 0 до 4 % Мах |
| Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (надзор во время эксплуатации по п. 8.4.2 ГОСТ OIML R-76-1-2011). | |
| Таблица 3 - Основные технические характе | ристики | ||
| Наименование характеристики | Значение для моделей | ||
| LS215-00-М | LS215-01-М | LS515-00-W; LS515-01-W; LS515-02-W | |
| Габаритные размеры (длина; ширина; высота), мм, не более | 345; 263;88 | 429; 371; 478 | 444; 384;702 |
| Габаритные размеры грузоприемной платформы (длина; ширина), мм, не более | 263; 345 | ||
| Высота от поверхности до верхнего края дисплея, мм, не более | 88 | 478 | 702 |
| Масса с индикатором, кг, не более | 3,6 | 7,6 | 9,0 |
| Потребляемая мощность, В^А, не более | 5 | 40 | |
Продолжение таблицы 3
| Наименование характеристики | Значение для моделей | ||
| LS215-00-M | LS215-01-M | LS515-00-M; LS515-01-M; LS515-02-M | |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц напряжение постоянного тока*, В | _ | 220±10% | |
| _ | от 50 до 60 | ||
| 5±5% | |||
| Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность воздуха, %, не более | от 0 до +40 85 | ||
| *Питание осуществляется через USB (основной тип питания) или через блок питания. | |||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч | 12500 |
наносится фотохимическим/термопечатным способом на маркировочную табличку, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность весов
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия | Aclas Обозначение модели в соответствии с заказом | 1 шт. |
| Сетевой шнур электропитания (для всех моделей кроме LS215-00-M) | 1 экз. | |
| Кабель питания USB (преобразователь USB-RS232, для модели LS215-00-M) | _ | 1 шт. |
| Съемная платформа | _ | 1 шт. |
| Дисплей со стойкой (модели LS215-01-M, LS515-00-M, LS515-01-M, LS515-02-M) | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Примечания: 1 Руководства по эксплуатации поставляются в зависимости от модели весов; 2 По дополнительному заказу поставляются вторые экраны к моделям LS515-00-M, LS515-01-M, LS515-02-M; блок питания для модели LS215-00-M. | ||
приведены в разделе «Порядок работы на весах» руководств по эксплуатации: «Весы неавтоматического действия Aclas. Модель LS215-00-M (без стойки, без принтера). Руководство по эксплуатации»; «Весы неавтоматического действия Aclas. Модель LS215-O1-M (со стойкой, с принтером) Руководство по эксплуатации»; «Весы неавтоматического действия Aclas. Модели LS515-OO-M (со стойкой, с верхним принтером по центру), LS515-O1-M (со стойкой, с нижним принтером), LS215-O2-M (со стойкой, с верхним боковым принтером). Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04 июля 2022 г. № 1622;
Техническая документация Xiamen Pinnacle Electrical Co., Ltd., Китай.
