| Номер в госреестре | 97914-26 |
| Наименование СИ | Спектрометры энергий рентгеновского и гамма-излучения |
| Обозначение типа СИ | Гаммаспек |
| Изготовитель | Общество с ограниченной ответственностью «ГАММАТЕК» |
| Год регистрации | 2026 |
| Срок свидетельства | 10.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры энергий рентгеновского и гамма-излучения Гаммаспек (далее - спектрометры Гаммаспек) предназначены для измерений энергий фотонов рентгеновского и гамма-излучения, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными методиками (методами) измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Принцип действия спектрометров Гаммаспек основан на регистрации детектором гамма-квантов, преобразовании их энергии в электрические импульсы пропорциональной амплитуды, получении спектра амплитуд импульсов и выделении в спектре пиков полного поглощения (далее - ППП) гамма-квантов. По положению ППП в спектре определяют значения энергий гамма-квантов (спектрометры Гаммаспек предварительно градуируют по энергии с помощью образцовых источников гамма-излучения). По измеренным значениям энергий гамма-квантов проводят идентификацию радионуклидов.
Активность гамма-излучающих радионуклидов определяют по скоростям счета гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается предварительно путем градуировки спектрометров Гаммаспек по эталонным радионуклидным источникам расчетным или экспериментальным способом.
К настоящему типу средств измерений относятся спектрометры Гаммаспек следующих модификаций: Гаммаспек-У и Гаммаспек-О. Гаммаспек-У обладает улучшенным абсолютным энергетическим разрешением.
В состав спектрометров Гаммаспек входят: ОЧГ-детектор, многоканальный анализатор, сосуд Дьюара, электроохлаждающее устройство, программное обеспечение для обработки данных SpectrumHero и MC2 Analyzer. Сосуд Дьюара и электроохлаждающее устройство поставляются по запросу заказчика.
Общий вид спектрометров Гаммаспек с указанием мест пломбировки, нанесения серийных номеров, знака утверждения типа представлен на рисунке 1.
Предусмотрено пломбирование спектрометров Гаммаспек с помощью специальной гарантийной этикетки с надписью «Опломбировано! Не вскрывать!».
Серийный номер, однозначно идентифицирующий каждый экземпляр спектрометра Гаммаспек, в формате цифрового обозначения наносится печатным способом на металлический шильд, закрепленный на корпусе многоканального анализатора. Общий вид шильда с маркировкой спектрометра Гаммаспек представлен на рисунке 2. Серийный номер ОЧГ-детектора в формате цифрового обозначения наносится печатным способом на этикетку, клеящуюся на корпус ОЧГ-детектора. Серийный номер многоканального анализатора в формате цифрового обозначения наносится печатным способом на этикетку, клеящуюся на корпус многоканального анализатора. Сведения о серийных номерах ОЧГ-детектора и многоканального анализатора из состава спектрометра Гаммаспек указываются в паспорте.
Маркировка спектрометров Гаммаспек содержит следующие данные: товарный знак (логотип) или обозначение предприятия-изготовителя, обозначение модификации средства измерений, серийный номер, год изготовления, знак утверждения типа. Маркировка ОЧГ-детектора содержит следующие данные: наименование модели детектора, серийный номер, год изготовления, сведения о рабочем напряжении. Маркировка многоканального анализатора содержит следующие данные: наименование модели многоканального анализатора, серийный номер, год изготовления. Способ нанесения маркировки обеспечивает ее сохранность за время эксплуатации и доступность для просмотра.
Нанесение знака поверки на спектрометры Гаммаспек не предусмотрено.
Место нанесения серийного номера ОЧГ-детектора
утверждения типа
Место нанесения
серийного номера
спектрометра
анализатора
Место нанесения серийного номера многоканального
Место нанесения пломбы

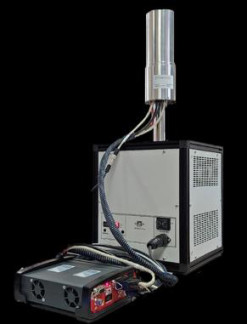

Рисунок 1 - Общий вид спектрометров Гаммаспек с указанием мест пломбировки, нанесения серийных номеров, знака утверждения типа
(1 - ОЧГ-детектор, 2 - электроохлаждающее устройство, 3 - сосуд Дьюара,
4 - многоканальный анализатор)
Гаммаспек и знака
Место нанесения пломбы
Гаммаспёк-У
Серийный номер: 040002
Год изготовления: 2025
Рисунок 2 - Общий вид шильда с маркировкой спектрометра Гаммаспек
Программное обеспечение (далее - ПО) спектрометров Гаммаспек состоит из автономных внешних ПО SpectrumHero и MC2 Analyzer, установленных на управляющий персональный компьютер с операционной системой Windows.
ПО MC2 Analyzer осуществляет связь ОЧГ-детектора с многоканальным анализатором, подачу и контроль высокого напряжения на ОЧГ-детектор, контроль рабочей температуры ОЧГ-детектора, подачу напряжения на предусилитель ОЧГ-детектора, проверку работоспособности входных каналов многоканального анализатора.
ПО SpectrumHero используется для регистрации энергетических спектров. Кроме того, с помощью ПО SpectrumHero можно настраивать параметры сбора данных, проводить поиск пиков, выполнять калибровку по энергии, эффективности и форме пика, производить расчет активности, создавать пользовательские библиотеки нуклидов, составлять отчеты.
Автономное внешнее ПО SpectrumHero спектрометров Гаммаспек является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометров Гаммаспек от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО спектрометров Гаммаспек
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SpectrumHero |
| Идентификационное наименование ПО | SpectrumHero.exe |
| Номер версии (идентификационный номер) ПО | 1.Х |
| Примечания: 1. Элемент в обозначении номера версии, замененный символом «Х», отвечает за метрологически незначимую часть и может принимать значения от 0 до 99. 2. Идентификационные данные ПО приведены в разделе «Свидетельство о приемке» паспорта. | |
Таблица 2 - Метрологические характеристики спектрометров Гаммаспек
| Наименование характеристики | Значение | |
| Гаммаспек-У | Гаммаспек-О | |
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения, кэВ | от 40 до 3000 | |
| Пределы допускаемой погрешности характеристики преобразования (интегральная нелинейность), % | ±1 | |
| Абсолютное энергетическое разрешение, %, не более - по линии гамма-излучения с энергией 121,8 кэВ - по линии гамма-излучения с энергией 1332,5 кэВ | 0,9 2,0 | 1,5 2,5 |
| Эффективность регистрации в пике полного поглощения гамма-излучения с энергией 661,66 кэВ от точечного источника ионизирующего излучения с радионуклидом 137Cs на расстоянии 5 см от поверхности детектора на его оси, с-1<Бк’1, не менее | 0,005 | |
Таблица 3 - Основные технические характеристики спектрометров Гаммаспек
| Наименование характеристики | Значение |
| Относительная эффективность регистрации исполнения в пике полного поглощения для радионуклида 60Co с энергией 1332,5 кэВ для точечной геометрии измерений на расстоянии источник - детектор 250 мм относительно эффективности регистрации кристалла NaI(Tl) с размерами диаметр 76,5 мм, высота 76,5 мм, % | от 10 до 60 |
| Максимальная входная статистическая загрузка, с-1, не менее | 1-105 |
| Время установления рабочего режима спектрометрического измерительного канала, мин, не более | 30 |
| Нестабильность характеристики преобразования за время непрерывной работы 24 часа, %, не более | 1 |
| Время непрерывной работы, ч | 24 |
| Электропитание осуществляется от однофазной сети переменного тока: - напряжение, В - частота, Гц - номинальное напряжение питания, В - номинальная частота, Гц | от 187 до 242 от 47 до 51 220 50 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1000 1000 1500 |
| Масса, кг, не более | 70 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от +5 до +30 80 от 84,0 до 106,7 |
| Примечание - Время установления рабочего режима спектрометрического измерительного канала не включает время на охлаждение ОЧГ-детектора. | |
аблица 4 - Показатели надежности спектрометров Гаммаспек
| Наименование характеристики | Значение |
| Средний срок службы, лет | 3 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится печатным способом на металлический шильд, клеящийся на многоканальный анализатор, и на титульный лист руководства по эксплуатации спектрометров Гаммаспек.
аблица 5 - Комплектность спектрометров Гаммаспек
| Наименование | Обозначение | Количество, шт. | Примечание |
| Спектрометр энергий рентгеновского и гамма-излучения Гаммаспек в составе: | - | 1 | - |
| ОЧГ-детектор | - | 1 | - |
| Многоканальный анализатор | - | 1 | - |
| Электроохлаждающее устройство | - | 1 | По запросу заказчика |
| Сосуд Дьюара | - | 1 | По запросу заказчика |
| Кабель питания | - | 1 | - |
| Кабель USB | - | 1 | - |
| USB-накопитель | - | 1 | - |
| USB-ключ доступа для программного обеспечения SpectrumHero | - | 1 | - |
| Программное обеспечение SpectrumHero | SH | 1 | - |
| Программное обеспечение MC2 Analyzer | MC2 | 1 | - |
| Руководство по эксплуатации | 26.51.41-004 18739214-2025 РЭ | 1 | - |
| Руководство пользователя ПО SpectrumHero | - | 1 | - |
| Руководство пользователя ПО MC2 Analyzer | - | 1 | - |
| Паспорт | 26.51.41-004 18739214-2025 ПС | 1 | - |
| Методика поверки | - | 1 | - |
приведены в разделе 4 «Стандартные операции» документа 26.51.41-004-18739214-2025 РЭ «Спектрометры энергий рентгеновского и гамма-излучения Гаммаспек. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
ТУ 26.51.41-004-18739214-2025 «Спектрометры энергий рентгеновского и гамма-излучения Гаммаспек. Технические условия».
