| Номер в госреестре | 97913-26 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | PinAAcle 900Т |
| Изготовитель | Производственная площадка PerkinElmer Singapore Pte Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные PinAAcle 900Т (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д.
Спектрометры могут работать в режимах - атомно-абсорбционной спектрометрии и атомно-эмиссионной фотометрии пламени.
Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени или электротермического атомизатора.
Принцип действия спектрометров в режиме атомно-эмиссионной фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени.
Конструктивно спектрометры состоят из:
- измерительного блока, включающего источник спектра - лампу с полым катодом или безэлектродную лампу высокой интенсивности, монохроматора и системы регистрации сигнала абсорбции с помощью широкодиапазонного сегментированного детектора (CCD), дейтериевого корректора для учета неселективного поглощения в пламенном атомизаторе и корректора неселективного поглощения, основанного на продольном эффекте Зеемана для электротермического атомизатора;
- пламенного атомизатора и электротермического атомизатора;
- системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.
К данному типу средств измерений относятся спектрометры с серийными номерами PTPD24022900, PTPD25102901, PTPD26022903.
Для работы с пламенным атомизатором спектрометры требуют подключения газа ацетилена или пропана (или смеси пропан-бутан), а также сжатого воздуха.
Для работы с электротермическим атомизатором спектрометры требуют подключения газа аргона. Для подачи проб спектрометры укомплектованы встроенными автосамплерами.
Маркировочная табличка с серийным номером, наименованием спектрометра расположена на задней панели. Серийный номер имеет буквенно-цифровой формат, нанесен методом цифровой лазерной печати.
Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

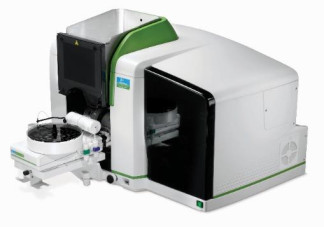

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного PinAAcle 900Т
Рисунок 2 - Место нанесения серийного номера на спектрометр атомно-абсорбционный PinAAcle 900Т
Нанесение знака поверки на спектрометр и пломбирование не предусмотрено.
Спектрометр управляется программным обеспечением «Syngistix for AA» (далее - ПО), которое отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Syngistix for AA |
| Номер версии (идентификационный номер) ПО | не ниже 5.1 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел обнаружения1) (для контрольных элементов), мкг/дм3, не более: - с пламенным атомизатором: - медь (Cu) | 6,0 |
| - цинк (Zn) | 8,0 |
| - кадмий (Cd) | 4,0 |
| - c электротермическим атомизатором2): - медь (Cu) | 0,4 |
| - цинк (Zn) | 0,4 |
| - кадмий (Cd) | 0,08 |
| Характеристические концентрации (для контрольных элементов), мкг/дм3, не более: - с пламенным атомизатором: - медь (Cu) | 80 |
| - цинк (Zn) | 30 |
| - кадмий (Cd) | 30 |
| - c электротермическим атомизатором2): - медь (Cu) | 2 |
| - цинк (Zn) | 1 |
| - кадмий (Cd) | 0,1 |
| Предел допускаемого относительного СКО случайной составляющей погрешности спектрометра, %: - с пламенным атомизатором | 2 |
| - с электротермическим атомизатором2) | 5 |
| Примечания к таблице: 1) характеристики приведены по критерию 3 g 2) характеристики приведены при объеме дозирования 20 мм3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний оптической плотности, Б | от 0 до 2 |
| Спектральный диапазон, нм | от 184 до 900 |
| Спектральная ширина щели, нм | 0,2; 0,7; 2,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220-23 50 |
| Потребляемая мощность, кВ-А, не более: - с пламенным атомизатором - с электротермическим атомизатором | 0,8 10,1 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 950 680 730 |
| Масса, кг, не более | 141 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 85 |
Таблица 4 - Показатели надежности
| Наименование показателя | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы спектрометра, лет, не менее | 8 |
наносится на титульный лист Руководства пользователя по эксплуатации и техническому обслуживанию методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Спектрометр атомно-абсорбционный в комплекте | PinAAcle 900Т | 1 шт. |
| 2 Руководство пользователя по эксплуатации и техническому обслуживанию | - | 1 экз. |
| 3 Методика поверки | - | 1 экз. |
| 3 Паспорт | - | 1 экз. |
приведены в главе 3 «Описание системы» Руководства пользователя по эксплуатации и техническому обслуживанию.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация PerkinElmer Inc., Соединенные Штаты Америки.
