Калибраторы электрических величин КЭВ-1, 97889-26

Калибраторы электрических величин КЭВ-1 (далее - калибраторы КЭВ-1) предназначены для воспроизведения постоянного электрического напряжения и силы постоянного электрического тока, воспроизведения переменного электрического напряжения и силы переменного электрического тока, воспроизведения фиктивной электрической мощности постоянного тока, воспроизведения фиктивной электрической мощности переменного тока, воспроизведения угла сдвига фаз между напряжением и током, установки частоты переменного тока.
Карточка СИ
Номер в госреестре 97889-26
Наименование СИ Калибраторы электрических величин
Обозначение типа СИ КЭВ-1
Изготовитель Акционерное общество «НПЦентр»
Год регистрации 2026
Срок свидетельства 04.03.2031
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы электрических величин КЭВ-1 (далее - калибраторы КЭВ-1) предназначены для воспроизведения постоянного электрического напряжения и силы постоянного электрического тока, воспроизведения переменного электрического напряжения и силы переменного электрического тока, воспроизведения фиктивной электрической мощности постоянного тока, воспроизведения фиктивной электрической мощности переменного тока, воспроизведения угла сдвига фаз между напряжением и током, установки частоты переменного тока.

Описание

Конструктивно калибраторы КЭВ-1 выполнены в виде переносного прибора и состоят из базового блока КЭВ-1Б (далее - блок КЭВ-1Б) и усилительного блока КЭВ-1У (далее - блок КЭВ-1У). Корпуса блоков КЭВ-1Б и КЭВ-1У смонтированы в пластиковых герметичных, ударопрочных кейсах, верхние панели выполнены из металла (алюминиевого сплава), окрашенного в серебристый цвет.

На обоих блоках расположены приборные гнезда и клеммы для подключения приборов и кабелей питания, зажим заземления, разъемы для соединения блоков между собой, а также органы индикации и управления. На блоке КЭВ-1Б также размещен блок управления с сенсорным жидкокристаллическим дисплеем.

Управление калибратором КЭВ-1 осуществляется через порты USB, RS-232 и специальный порт «Блок управления».

Принцип действия калибраторов КЭВ-1 основан на управлении источниками калиброванных сигналов (тока, напряжения, электрической мощности, частоты, угла сдвига фаз между током и напряжением) при помощи главного контроллера - процессора, расположенного в базовом блоке и осуществляющего низкоуровневое управление аппаратными блоками калибратора КЭВ-1 и выполняющего команды, поступающие из блока управления КЭВ-1 (компьютерный модуль, на котором выполняется ПО, управляющее калибратором КЭВ-1 через пользовательский интерфейс оператора) или от внешнего компьютера. В памяти контроллера хранятся также калибровочные константы, обеспечивающие точность воспроизведения сигналов калибратором КЭВ-1.

Общий вид калибратора КЭВ-1 представлен на рисунке 1.

Места нанесения на составные части калибратора КЭВ-1 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера представлены на рисунках 2 и 3.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свободном от надписей пространстве в левом нижнем углу лицевой панели блока КЭВ-1Б.

Ограничение доступа к местам настройки (регулировки), расположенным внутри корпуса, осуществляется путем нанесения мастичных пломб на специально оборудованных площадках на винтах крепления лицевой панели блоков КЭВ-1Б и КЭВ-1У.

Заводской номер наносится краской в левом нижнем углу лицевой панели блоков КЭВ-1Б и КЭВ-1У.

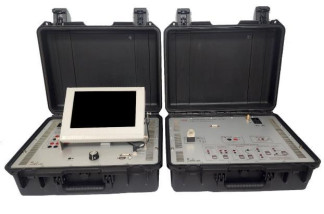

Рисунок 1 - Общий вид калибратора КЭВ-1 (блоки КЭВ-1Б и КЭВ-1У)

Место нанесения знака поверки

Место нанесения серийного номера

Место нанесения знака утверждения типа

Места пломбировки от несанкциониров анного доступа

Рисунок 2 - Блок КЭВ-1Б. Места нанесения знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

Места пломбировки от несанкциониров анного доступа

Место нанесения серийного номера

Рисунок 3 - Блок КЭВ-1У. Места нанесения знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера

Программное обеспечение

Программное обеспечение (далее - ПО) калибраторов КЭВ-1 предназначено для обеспечения выполнения измерений, реализации диалога с оператором, сохранения результатов измерений.

ПО реализовано в виде:

встраиваемой программы микроконтроллера управления блока КЭВ-1Б, прошиваемой во внутреннюю энергонезависимую память микроконтроллера на заводе-изготовителе и являющейся метрологически значимой;

встраиваемой программы микроконтроллера управления блока управления КЭВ-1Б, прошиваемой во внутреннюю энергонезависимую память микроконтроллера на заводе-изготовителе и не являющейся метрологически значимой;

программы управления КЭВ-1 с внешнего компьютера, поставляемой на компакт-диске или флеш-носителе в комплекте ЗИП КЭВ-1 и не являющейся метрологически значимой.

Идентификационные данные (признаки) ПО программы микроконтроллера блока КЭВ-1Б указаны в таблице 1.1.

Таблица 1.1 - Идентификационные данные (признаки) ПО контроллера блока КЭВ-1Б

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

файл MAIN_CONTROL.hex

Номер версии (идентификационный номер) ПО

не ниже 1110

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Идентификационные данные (признаки) ПО блока управления указаны в таблице 1.2.

Таблица 1.2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

файл app-release.apk

Номер версии (идентификационный номер) ПО

не ниже 1009

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Идентификационные данные (признаки) ПО управления КЭВ-1 с внешнего компьютера указаны в таблице 1.3.

Таблица 1.3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

файл console_KEV1_plit.jar

Номер версии (идентификационный номер) ПО

-

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Метрологически значимая часть ПО и данные измерений защищены с помощью механического ограничения доступа к памяти с ПО и калибровок, а также интерфейсам, позволяющим ее модификацию. Калибровочные константы могут быть изменены только при технологической калибровке и только после снятия пломбы доступа к соответствующему органу управления.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики________________________________________

Наименование характеристики

Значение

Диапазон воспроизведения напряжения постоянного тока, В: блок КЭВ-1Б

от 140-4 до 250

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 140-4 до 1200

Пределы допускаемого значения основной приведенной к верхнему пределу погрешности воспроизведения напряжения постоянного тока, на пределах, %:

от 1 до 10 мВ

± 0,1

от 12 до 100 мВ

± 0,1

от 0,12 до 0,8 В

± 0,1

Наименование характеристики

Значение

от 1 до 250 В

± 0,1

от 300 до 1000 В

± 0,1

св.1000 до 1200 В

не нормируется

Диапазон воспроизведения силы постоянного тока, А: блок КЭВ-1Б

от 140-5 до 5

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 140-5 до 50

Пределы допускаемого значения основной приведенной к верхнему пределу погрешности воспроизведения силы постоянного тока, на пределах, %:

от 0,1 мА до 8 мА

± 0,1

от 10 мА до 1 А

± 0,1

от 1,2 А до 5 А

± 0,1

от 6 А до 25 А

± 0,1

от 30 А до 50 А

± 0,1

Диапазон воспроизведения эффективных значений напряжений переменного тока, В: блок КЭВ-1Б

от 140-4 до 250

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 140-4 до 1000

Пределы допускаемого значения основной приведенной к верхнему    пределу    погрешности    воспроизведения

эффективных значений напряжений переменного тока, на пределах, %: от 1,0 до 8 мВ:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,2

- 20000 Гц

от 10 до 80 мВ:

± 0,2

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

от 100 мВ до 0,8 В:

± 0,1

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц от 1 до 40 В:

± 0,1

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

от 50 до 400 В:

± 0,1

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

от 500 до 1000 В:

± 0,1

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

Наименование характеристики

Значение

- 10000 Гц

± 0,1

- 20000 Гц

± 0,1

Диапазон воспроизведения эффективных значений силы переменного тока, А:

блок КЭВ-1Б

от 140-4 до 5

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 140-4 до 50

Пределы допускаемого значения основной приведенной к верхнему пределу погрешности воспроизведения силы переменного тока, на пределах, %:

от 1,0 до 8 мА:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,2

- 20000 Гц

± 0,2

от 10 до 80 мА:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

± 0,1

от 100 до 800 мА: - от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

± 0,1

от 1,0 до 5 А:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

± 0,1

от 6 до 10 А:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,1

- 20000 Гц

± 0,1

от 12 до 25 А:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,2

- 20000 Гц

± 0,2

от 30 А до 50 А:

- от 20 до 100 Гц

± 0,1

- 1000 Гц

± 0,1

- 10000 Гц

± 0,2

- 20000 Гц

не нормируется

Предельные нагрузочные характеристики для диапазонов воспроизводимых напряжений или силы тока:

от 1,0 мВ до 0,6 В, выходное сопротивление, Ом

0,2

от 0,75 до 10 В, максимальный ток нагрузки, мА

200

от 12 до 100 В, максимальный ток нагрузки, мА

100

от 120 до 250 В, максимальный ток нагрузки, мА

70

Наименование характеристики

Значение

от 300 до 1200 В, максимальный ток нагрузки, мА

от 0,1 до 200 мА, максимальное напряжение на нагрузке, В

от 0,25 до 12 А, максимальное напряжение на нагрузке, В

от 15 до 50 А, максимальное напряжение на нагрузке, В

10

5,0

2,0

1,0

Диапазон воспроизведения фиктивной электрической мощности постоянного тока, В •А:

блок КЭВ-1Б

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 7,5Ч0 6до 1250 от 7,5^10 6 до 6-104

Диапазон воспроизведения фиктивной электрической мощности переменного тока, В^А:

блок КЭВ-1Б

блок КЭВ-1Б совместно с блоком КЭВ-1У

от 7,5^10 5 до 1250 от 7,5Ч0 5 до 5-104

Пределы допускаемого значения дополнительной приведенной погрешности воспроизведения фиктивной мощности в зависимости от сдвига фаз, %:

для активной мощности

для реактивной мощности

± Дф-^0^т(фУ100

± Дф-^- cos^y100

Диапазон воспроизведения угла сдвига фаз между напряжением и током

от 0 ° до 360 °

Пределы допускаемого значения основной погрешности воспроизведения угла сдвига фаз между напряжением и током в диапазоне частот от 20 Гц до 20 кГц:

для диапазонов от 0,75 до 1000 В и от 10 мА до 25 А:

- от 20 до 2500 Гц

- св. 2500 до 10000 Гц

- св. 10000 до 20000 Гц

для диапазонов от 0,75 до 1000 В и от 30 А до 50 А:

- от 20 до 2500 Гц

- св. 2500 до 10000 Гц

- св. 10000 до 20000 Гц

± 0,3 °

± 0,5 °

± 1,0 °

± 0,3 °

± 0,5 °

не нормируется

Дискретность воспроизведения угла сдвига фаз между напряжением и током, не менее

0,1 °

Дискретность установки частоты переменного тока, Гц: от 20 Гц до 1000 Гц св. 1000 Гц

0,01 0,1

Пределы допускаемого значения относительной погрешности установки частоты переменного тока, %

± 0,01

Коэффициент нелинейных искажений напряжения и силы переменного тока, %, не более

1

Примечания:

Дф - погрешность воспроизведения угла сдвига фаз, °.

ф - угол сдвига фаз, °

Погрешности для частот, находящихся внутри поддиапазонов напряжений и силы переменного тока, определяются линейной интерполяцией.

Приведенные погрешности нормируются в диапазоне от 10 % до 100 % установленного предела воспроизводимых напряжений и силы тока.

Диапазон воспроизведения фиктивной электрической мощности определяется диапазонами воспроизведения напряжения и силы тока.

Пределы допускаемого значения основной приведенной погрешности воспроизведения фиктивной электрической мощности постоянного тока вычисляются как сумма приведенных погрешностей тока и напряжения, указанных выше.

Пределы допускаемого значения основной приведенной погрешности воспроизведения фиктивной электрической мощности переменного тока при фазовом сдвиге между током и напряжением равном нулю (при воспроизведении активной мощности) и 90° (при воспроизведении реактивной мощности) вычисляются как сумма приведенных погрешностей тока и напряжения, указанных выше. Приведенная погрешность нормирована от произведения номинальных значений включенных пределов напряжения и силы тока.

Пределы допускаемого значения дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, не превышает пределов допускаемого значения основной погрешности на каждые 10 °.

Таблица 3 - Основные технические характеристики__________________________________

Наименование характеристики

Значение

По рабочим и предельным условиям эксплуатации в части климатических воздействий КЭВ-1 соответствует требованиям группы 3 ГОСТ 22261-94 со следующими значениями воздействующих факторов:

- повышенная температура среды рабочая, °С

- повышенная температура среды предельная, °С

- пониженная температура среды рабочая, °С

- пониженная температура среды предельная, °С

- изменение температуры среды, °С

- повышенная рабочая относительная влажность воздуха при температуре +30 °С, %, не более

- повышенная предельная относительная влажность воздуха при температуре +30 °С, %, не более

- пониженное атмосферное давление:

рабочее, Па (мм рт. ст.)

предельное, Па (мм рт. ст.)

- повышенное рабочее атмосферное давление, Па (мм рт. ст.)

+40

+50 +5

-50

от -50 до +50

90

95

6-104(450) 2,3-104(170) 10,4-104 (780)

Параметры сети электропитания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- коэффициент искажения синусоидальности формы кривой, %, не более

от 198 до 242 от 49 до 51

5

Изоляция выдерживает без пробоя и поверхностного перекрытия испытательные напряжения в нормальных условиях:

Наименование характеристики

Значение

для блока КЭВ-1Б:

- между соединенными вместе контактами сетевого разъема, с одной стороны, и корпусами разъемов интерфейсов RS-232, USB, корпусом разъема DVI, корпусом разъема «блок управления» и корпусом блока КЭВ-1Б (клемма заземления), с другой стороны, напряжение постоянного тока, кВ

2,1

- между соединенными вместе выходными и входными клеммами напряжения (приборные гнезда «Hi» и «Lo» выхода 250 В и вход «ОС»), с одной стороны, и замкнутыми корпусами разъемов интерфейсов RS-232, USB, корпусом разъема DVI, корпусом разъема «блок управления» и корпусом блока КЭВ-1Б (клемма заземления) с другой стороны, напряжение переменного тока, кВ

для блока КЭВ-1У:

0,38

- между соединенными вместе контактами сетевого разъема, с одной стороны, и соединенными вместе корпусом разъема DVI, корпусом блока КЭВ-1Б (клемма заземления), замкнутыми контактами «Hi» и «Lo» выхода 50 А с другой стороны, напряжение постоянного тока, кВ

2,1

- между соединенными вместе выходными клеммами напряжения (приборные гнезда «Hi» и «Lo» выхода 1200 В), с одной стороны, и соединенными вместе корпусом разъема DVI, корпусом блока КЭВ-1У (клемма заземления), «Hi» и «Lo» выхода 50 А с другой стороны, напряжение переменного тока, кВ

1,5

Электрическое сопротивление изоляции между замкнутыми

контактами сетевого разъема и его корпусом каждого из блоков (КЭВ-1Б и КЭВ-1У):

- в нормальных условиях применения, МОм, не менее

- при повышенной температуре окружающего воздуха, МОм,

20

не менее

5

- при повышенной влажности, МОм, не менее

1

Электрическое сопротивление между внешним зажимом (контактом) защитного заземления и корпусом, Ом, не более

0,1

Полная мощность, потребляемая от сети питания переменного тока, В А, не более:

- блок КЭВ-1Б

170

- блок КЭВ-1У

320

Уровень индустриальных помех, создаваемых на сетевых зажимах и уровень излучаемых индустриальных помех, создаваемых калибратором КЭВ-1, не превышает норм, установленных для оборудования класса

Б по ГОСТ Р 30805.22

2013

Показатели надежности КЭВ-1:

- средняя наработка на отказ, ч, не менее

15000

- коэффициент готовности, не менее

- вероятность безотказной работы за время непрерывной

0,95

работы, не менее

0,95

- гамма-процентный ресурс при доверительной вероятности Y = 0,95, ч, не менее

10000

Наименование характеристики

Значение

- гамма-процентный срок службы при доверительной вероятности у = 0,95, лет, не менее

15

- гамма-процентный срок сохраняемости при доверительной вероятности у = 0,95:

для отапливаемых хранилищ, лет, не менее

10

для неотапливаемых хранилищ, лет, не менее

5

- среднее время восстановления, ч, не более

3

КЭВ-1 обеспечивает работу с интерфейсами USB и RS-232.

При работе с интерфейсом RS-232:

- скорость приема и передачи, бод (бит/с)

115200

- биты данных, бит

8

- бит четность

отсутствует

- сигнал «стоп», бит

1

- управление потоком

нет

КЭВ-1 обеспечивает изменение устанавливаемого значения напряжения или силы тока с дискретностью не менее одной единицы в разряде, соответствующем 140-5 установленного предела в диапазоне, %, от выбранного предела

от 0 до 105

КЭВ-1 по предельным условиям транспортирования в части механических воздействий соответствует требованиям группы 3 ГОСТ 22261-94, ГОСТ Р 51371-99 (без предъявления требований работы на ходу в рабочих условиях) со следующими значениями воздействующих факторов:

- механические удары многократного действия с пиковым ударным ускорением 150 м/с2 (15g) и длительностью действия ударного ускорения, мс

от 5 до 10

- синусоидальная вибрация с амплитудой ускорения 19,6 м/с2 (2g) в диапазоне частот, Гц

от 5 до 200

- предельные условия транспортирования с максимальным ускорением 30 м/с2 (3g), продолжительностью воздействия в течении 1 часа при частоте ударов в минуту

от 80 до 100

Габаритные размеры блока КЭВ-1Б, мм, не более: - длина

487

- ширина

386

- высота

185

Габаритные размеры блока КЭВ-1У, мм, не более: - длина

487

- ширина

386

- высота

185

Масса, кг, не более: - блок КЭВ-1Б

14

- блок КЭВ-1У

17

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель калибраторов КЭВ-1.

Комплектность

Комплектность калибраторов КЭВ-1 приведена в таблице 4 для блока КЭВ-1Б и в таблице 5 для блока КЭВ-1У.

Таблица 4 - Комплектность блока КЭВ-1Б

Наименование

Обозначение

Количество, шт.

Базовый блок КЭВ-1Б

ЦЕКВ.418115.001.01

1

Руководство по эксплуатации КЭВ-1

ЦЕКВ.418115.001РЭ

1

Формуляр

ЦЕКВ.418115.001ФО

1

Компакт диск или флеш-носитель

-

1

Комплект ЗИП в составе:

- кабель измерительный (красный)

MLS SIL WS 100/1 Red

2

- кабель измерительный (черный)

MLS SIL WS 100/1 Black

2

- зажим «Крокодил» (красный)

27.262.1

3

- зажим «Крокодил» (черный)

27.262.2

3

- наконечник кабельный (медный)

-

4

- кабель коаксиальный 5А

ЦЕКВ.418115.001.01.99.03.000

1

- кабель заземления

ЦЕКВ.418115.001.01.99.02.000

1

- кабель сетевой

PC-186

1

- вставка плавкая ВП2Б-1В 2А 250В

H520-2A/250V

2

- кабель USB 1.5 м ("длинный")

-

1

- кабель USB 0.3 м ("короткий")

-

1

Таблица 5 - Комплектность блока КЭВ-1У

Наименование

Обозначение

Количество, шт.

Усилительный блок КЭВ-1У

ЦЕКВ.418115.001.02

1

Комплект ЗИП в составе:

- кабель заземления

ЦЕКВ.418115.001.01.99.02.000

1

- кабель сетевой

PC-186

1

- кабель DVI межблочный

VDV6300-1.8M

1

- кабель коаксиальный 50А

ЦЕКВ.418115.001.02.99.01.000

1

- проводник соединительный 15А

ЦЕКВ.418115.001.02.99.01.03.000-01, ЦЕКВ.418115.001.02.99.01.03.000-02

2

- проводник соединительный 50А

ЦЕКВ.418115.001.02.99.01.02.000-01, ЦЕКВ.418115.001.02.99.01.02.000-02

2

- гайка типа «барашек»

ЦЕКВ.418115.001.02.99.01.01.001

1

- вставка плавкая ВП2Б-1В 5А 250В

H520-5A/250V

2

Сведения о методах измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации ЦЕКВ.418115.001РЭ.

Нормативные документы

Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот от 1-10’1 до 2-109 Гц»;

Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17.03.2022 № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А в диапазоне частот 1-10’1 до 1-106 Гц»;

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ЦЕКВ.418115.001ТУ «Калибраторы электрических величин КЭВ-1. Технические условия».

97889-26
Номер в ГРСИ РФ:
97889-26
Производитель / заявитель:
Акционерное общество «НПЦентр»
Год регистрации:
2026
Cрок действия реестра:
04.03.2031
Похожие СИ
98303-26
98303-26
2026
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»
Срок действия реестра: 17.04.2031
98307-26
98307-26
2026
Lanzhou Shihua Analytical Technology Co., Ltd.
Срок действия реестра: 17.04.2031
98308-26
98308-26
2026
Общество с ограниченной ответственностью «Комита Автоматизация»
98309-26
98309-26
2026
«RITZ Instrument Transformers GmbH»
