| Номер в госреестре | 97885-26 |
| Наименование СИ | Толщиномеры электромагнитно-акустические |
| Обозначение типа СИ | ЕМ5000 |
| Изготовитель | Общество с ограниченной ответственностью «Октанта» |
| Год регистрации | 2026 |
| Срок свидетельства | 05.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры электромагнитно-акустические EM5000 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля.
В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (далее по тексту - ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн и приема их отражений используется сменный электромагнитно -акустический преобразователь (далее по тексту - ЭМАП) с импульсным электромагнитом (EMT50005) или ЭМАП с постоянным магнитом (EMT50001).
Конструктивно толщиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку и фиксируемого при помощи четырех винтов.
На передней панели электронного блока толщиномеров расположены ЖК-экран и кнопочная клавиатура.
Измерительная информация выводится на ЖК-экран, расположенный на передней панели электронного блока толщиномеров.
Заводской номер в цифровом формате наносится на маркировочную табличку, расположенную на задней панели корпуса электронного блока толщиномеров. Нанесение знака поверки на толщиномеры не предусмотрено. Пломбирование толщиномеров осуществляется одной пломбой-наклейкой в месте соединения составных частей корпуса электронного блока.

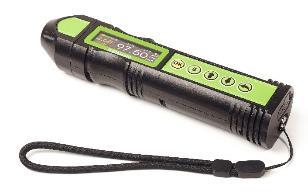

Общий вид, место нанесения заводского номера и место пломбирования толщиномеров представлены на рисунке 1.
Общий вид маркировочной таблички толщиномеров представлен на рисунке 2.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM5000
Место нанесения заводского номера
(цР) OKTPNTO
Рисунок 2 - Общий вид маркировочной таблички
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) EM-5000 прошита в постоянное запоминающее устройство толщиномеров и осуществляет функции обработки, управления, индикации и хранения измерительной информации. Данная часть ПО недоступна пользователю и не подлежит изменению на протяжении всего времени функционирования толщиномеров. Уровень защиты ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EM-5000 |
| Номер версии (идентификационный номер) ПО | не ниже 01.32 |
| Цифровой идентификатор ПО | - |
Внешнее прикладное ПО «ScanView» предназначено для визуализации и передачи (посредством беспроводного соединения - bluetooth low energy) измерительной информации, сохраненной во внутренней памяти толщиномеров, на планшет, а также осуществляет функции индикации и управления. Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей. Идентификация внешнего прикладного ПО не предусмотрена.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений толщины (по стали), мм: - преобразователь EMT50005 - преобразователь EMT50001 | от 2 до 100 от 2 до 600 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм: - в диапазоне от 2 до 25 мм включ. - в диапазоне св. 25 до 600 мм включ. | ±(0,08+0,001-H) ±(0,1+0,005-H) |
| Примечание - H - измеренное значение толщины, мм | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимально допустимое значение толщины зазора нетокопроводящего слоя, мм - преобразователь EMT50005 - преобразователь EMT50001 • в диапазоне от 2 до 45 мм включ. • в диапазоне св. 45 мм до 300 мм включ. | 2 5 2 |
| Диапазон установки скорости звука, м/с | от 1000 до 9999 |
| Время непрерывной работы без подзарядки аккумулятора, ч | 5 |
| Габаритные размеры, мм, не более: - длина - ширина - толщина | 200 50 43 |
| Масса, кг, не более | 0,3 |
| Параметры электрического питания: - от встроенной аккумуляторной батареи: - тип - напряжение, В | 18650 3,6 |
| Диапазон рабочих температур поверхности объекта контроля, °С | от -20 до + 80 |
| Условия эксплуатации: - диапазон рабочих температур окружающей среды, °С - влажность, % не более | от -20 до +50 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер электромагнитно-акустический | EM5000 | 1 шт. |
| Комплект преобразователей | - | 1 компл.* |
| Зарядное устройство | - | 1 шт. |
| Планшет с ПО «ScanView» | - | 1 шт. |
| Образец толщины | СОП CP22101 | 1 шт. |
| Наименование | Обозначение | Количество |
| Отвертка для преобразователя | - | 1 шт. |
| Отвертка для крышки аккумулятора | - | 1 шт. |
| Кейс для транспортировки и хранения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Количество и состав определяется при заказе в соответствии с требованиями заказчика | ||
приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
ТУ 26.51.66-004-65968971-2025 «Толщиномеры электромагнитно-акустические
EM5000. Технические условия»
Локальная поверочная схема
