| Номер в госреестре | 97882-26 |
| Наименование СИ | Генераторы сигналов векторные |
| Обозначение типа СИ | VSG25A |
| Изготовитель | Signal Hound |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов векторные VSG25A (далее по тексту - генераторы) предназначены для формирования сигналов различной формы с нормированным уровнем и частотой, используя различные виды аналоговой и цифровой модуляции.
К настоящему типу средств измерений относятся генераторы с инвентарными номерами А-001, А-002, А-003, А-004, А-005, А-006, А-007, А-008.
В основе генератора лежит квадратурный модулятор, управляемый генератором сигналов произвольной формы, который включает в себя цифровой вычислительный синтезатор частот (ЦВС), два 12-битных ЦАП и память формы сигнала. Внутри генератора сигналов произвольной формы расположена память объёмом 4000 слов. Слова отображают мгновенное значение частоты. Амплитуда выходного 12-битного сигнала может регулироваться с помощью аттенюатора в пределах до 47 дБ, а при снижении разрешения - до 80 дБ.
Управление и контроль режимами работы генераторов осуществляет встроенный микроконтроллер при помощи внешней программы, которая устанавливается на компьютер (ноутбук). Связь между компьютером и генератором осуществляется при помощи USB-кабеля.
Генераторы обеспечивают следующие виды модуляции:
- амплитудная или частотная модуляции;
- импульсная модуляция;
- цифровая модуляция;
- амплитудная или частотная манипуляции;
- модуляция произвольной формы;
- режим многотонального генератора;
- режим линейно изменяющейся частоты.
Генераторы имеют моноблочную конструкцию.
На панели выходного разъема генератора расположены (рисунок 1):
- выходной разъем SMA (розетка);
- светодиод «READY/BUSY» для сигнализации готовности или неготовности генератора к работе.
На панели USB разъема генератора расположены (рисунок 2):
- интерфейс USB 2.0 (розетка) для питания и управления генератором с компьютера (ноутбука);
- регулировочный шлиц для подстройки опорного генератора.
Вид верхней панели генератора с местом нанесения знака утверждения типа представлен на рисунке 3.
Инвентарный номер, идентифицирующий каждый экземпляр генератора, в виде буквенно-цифрового обозначения, состоящего из русской буквы А и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на нижней панели корпуса. Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на нижней панели прибора. Места нанесения знака поверки и инвентарного номера представлены на рисунке 4.
Места пломбировки для предотвращения несанкционированного доступа к внутренним частям генератора конструкцией генератора не предусмотрены.

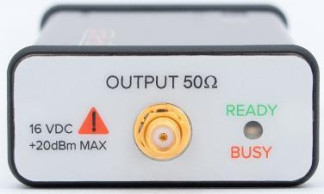

Рисунок 1 - Панель выходного разъема генератора VSG25A
Рисунок 2 - Панель USB разъема генератора VSG25A
Рисунок 3 - Верхняя панель генератора VSG25A с местом нанесения знака утверждения типа (А)
Рисунок 4 - Нижняя панель генератора VSG25A с местами нанесения инвентарного номера (Б) и знака поверки (В)
Цвет корпуса генераторов может отличаться от представленного на рисунках.
Программное обеспечение устанавливается на внешний ПК и предназначено для управления режимами работы генераторов. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений. Метрологически значимое программное обеспечение находится в неизменяемой области памяти генератора.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Signal Hound |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.1 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот выходного сигнала, Гц | от 108 до 2,5-109 |
| Дискретность установки частоты, Гц | 1 |
| Пределы допускаемой относительной погрешности установки частоты | ±5-10—6 |
| выходного сигнала | |
| Диапазон установки уровня выходной мощности сигнала, дБм | от -40 до +10 |
| Дискретность установки уровня выходной мощности, дБ | 0,01 |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ | ±1,5 |
| Спектральная плотность мощности фазового шума, дБн/Г ц, не более, относительно несущей частоты 1 ГГц при отстройке: | |
| 100 Гц | -68 |
| 1 кГц | -88 |
| 10 кГц | -102 |
| 100 кГц | -105 |
| 1 МГц | -132 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от +4,75 до +5,25 |
| Интерфейс для подключения | USB 2.0 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 75 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 90 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 140,0Х25,4Х57,0 |
| Масса, кг, не более | 0,140 |
наносится на верхнюю панель генератора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность генераторов
| Наименование | Обозначение | Количество шт./экз. |
| Генераторы сигналов векторный | VSG25A | 1 |
| Кабель USB 2.0 A(m) - USB 2.0 B(m) | - | 1 |
| Программное обеспечение и Руководство по эксплуатации на CD-диске | Signal Hound VSG25A | 1 |
приведены в разделе «Спецификация VSG25» руководства пользователя.
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия «Генераторы сигналов векторные VSG25A»
