| Номер в госреестре | 97881-26 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | CRANE FRUEHAUF-T-JD-BA3 |
| Изготовитель | CRANE FRUEHAUF |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепа-цистерны CRANE FRUEHAUF-T-JD-BA3 зав. № ST402917 и схема пломбировки представлены на рисунках 1-2.

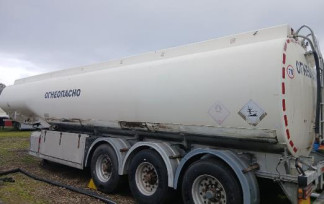

Рисунок 1 - Общий вид полуприцеп-цистерны CRANE FRUEHAUF-T-JD-BA3
Рисунок 2 - Общий вид полуприцеп-цистерны CRANE FRUEHAUF-T-JD-BA3
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 38500 |
| Количество секций, шт. | 6 |
| Номинальная вместимость секций, дм3 1 секция, дм3 | 7500 |
| 2 секция, дм3 | 7500 |
| 3 секция, дм3 | 5000 |
| 4 секция, дм3 | 6000 |
| 5 секция, дм3 | 5000 |
| 6 секция, дм3 | 7500 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 6500 |
| Температура окружающей среды при эксплуатации,°С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | CRANE FRUEHAUF-T-JD-BA3 | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна CRANE FRUEHAUF-T-JD-BA3», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
