| Номер в госреестре | 97878-26 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ALI RIZA USTA A3TY |
| Изготовитель | ALI RIZA USTA TANKER SAN. VE TIC. LTD. STI |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости. В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ ALI RIZA USTA A3TY зав. №№ NP9A3TYSTDH042103, NP9A3TYSTDH042102 представлены на рисунках 1-2.

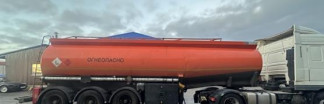

Рисунок 1 - Общий вид ППЦ ALI RIZA USTA A3TY
Рисунок 2 - Общий вид ППЦ ALI RIZA USTA A3TY
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Верхний борт цистерны
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Место оля нанесения
мака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 - Метрологические характеристики_________________________________________
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 28250 |
| Вместимость 1 секции, дм3 | 9500 |
| Вместимость 2 секции, дм3 | 9450 |
| Вместимость 3 секции, дм3 | 9300 |
| Количество секций, шт. | 3 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 7300 |
| Температура окружающей среды при эксплуатации,°С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | ALI RIZA USTA A3TY | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна ALI RIZA USTA A3TY», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. №2356. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
