| Номер в госреестре | 97873-26 |
| Наименование СИ | Машины электромеханические для испытаний на кручение |
| Обозначение типа СИ | МЭС-Т |
| Изготовитель | Общество с ограниченной ответственностью «Мелитэк» |
| Год регистрации | 2026 |
| Срок свидетельства | 05.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины электромеханические для испытаний на кручение МЭС-Т (далее - машины) предназначены для измерений крутящего момента силы и угла поворота при проведении испытаний образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) на кручение.
Принцип действия машин основан на преобразовании электрической энергии мотор-редуктором машин во вращение вала и соответствующую нагрузку, прикладываемую к испытываемому образцу, которая преобразуется тензорезисторным датчиком крутящего момента силы в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из плиты с расположенным на ней мотор-редуктором, датчиков крутящего момента силы и угла поворота, захватов для установки образца и подвижной траверсы. Управление машинами осуществляется при помощи персонального компьютера.
Испытываемый образец закрепляется в захватах, расположенных на валу мотор-редуктора и подвижной траверсы. Крутящий момент силы, прикладываемый к испытываемому образцу, измеряется тензорезисторным датчиком крутящего момента силы (далее - датчик, датчик крутящего момента силы), размещенным на валу мотор-редуктора. Датчик крутящего момента силы и датчик угла поворота могут работать как по часовой стрелке, так и против. Значения измеряемых величин отображаются на дисплее персонального компьютера.
Машины могут быть укомплектованы несколькими датчиками крутящего момента силы с различными диапазонами измерений, но не более наибольшего предела измерений машины. Датчики имеют обозначение в формате ДМ-Х, где ДМ - сокращение от «датчик крутящего момента силы»; Х - обозначение наибольшего предела измерений крутящего момента силы в Н^м. Обозначение и наибольший предел измерений крутящего момента силы датчиков, входящих в состав машины, указываются на маркировочной табличке датчиков.
Выпускаются следующие модификации машин:
- МЭС-T-10, МЭС-Т-20, МЭС-Т-25, МЭС-Т-50, МЭС-Т-100, МЭС-Т-120, МЭС-Т-200, МЭС-Т-500, МЭС-Т-1000, МЭС-Т-2000.
Выпускаемые модификации машин различаются между собой внешним видом, наибольшим пределом измерений крутящего момента силы и значениями ряда других технических характеристик.
Машины модификаций МЭС-Т-10, МЭС-Т-20, МЭС-Т-25, МЭС-Т-50, МЭС-Т-100, МЭС-Т-120, МЭС-Т-200, МЭС-Т-500 выпускаются в настольном исполнении.
Машины модификаций МЭС-Т-1000, МЭС-Т-2000 выпускаются в напольном исполнении.
Внешний вид машин зависит от требований заказчика, но должен соответствовать вариантам, приведенным на рисунках 1-2.
Идентификация машин осуществляется визуальным осмотром корпуса, на котором нанесена маркировочная табличка с указанием серийного номера, а также информация о наименовании изготовителя, модификации, годе выпуска и параметрах электропитания, нанесенная типографским способом. Серийный номер машины имеет обозначение, состоящее из арабских цифр и выполнен в следующем формате: В-Н, где В - верхний предел измерений крутящего момента силы, Н - номер по документации изготовителя.
Идентификация датчиков крутящего момента силы осуществляется визуальным осмотром корпуса датчика, на который нанесена маркировочная табличка с указанием информации о типе (обозначении) датчика, наибольшем пределе измерений крутящего момента силы, серийном номере и годе выпуска.
Общий вид датчика крутящего момента силы приведен на Рисунке 3.
Общий вид маркировочной таблички приведен на Рисунке 4.
Общий вид маркировочной таблички датчика крутящего момента силы приведен на Рисунке 5.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.
машины
Место нанесения маркировочной таблички на боковой стенке

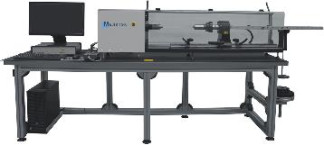

Рисунок 1 - Общий вид машин электромеханических для испытаний на кручение МЭС-Т-10, МЭС-Т-20, МЭС-Т-25, МЭС-Т-50, МЭС-Т-100, МЭС-Т-120, МЭС-Т-200, МЭС-Т-500
машины
Место нанесения маркировочной таблички на боковой стенке
Рисунок 2 - Общий вид машин электромеханических для испытаний на кручение МЭС-Т-1000, МЭС-Т-2000
Рисунок 3 - Общий вид датчика крутящего момента силы
Место нанесения знака утверждения типа
Место нанесения СЁрШШОГО номера
Машина электромеханическая для испытаний на кручение МЭС-Т
Тип:|
Серийный номе^Ц
Г од в ыгтус на: | |
Электропитание: Q
ООО «гМелнтвк!»
117342, г. Масиха, ул. Обручева,
34/63, стр.2
Сделано в России
Рисунок 4 - Общий вид маркировочной таблички
Датчик крутящего момента силы
Тип:_______
Наибольший предел измерений
крутящего момента силы:
Серийный номер:______
Год выпуска:_____
Рисунок 5 - Общий вид маркировочной таблички датчика крутящего момента силы
Для работы с машинами используется программное обеспечение LAB7 либо Testing Software (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение LAB7 и Testing Software защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | LAB7 | Testing Software |
| Номер версии (идентификационный номер ПО), не ниже | 2.0 | 1.0 |
Таблица 2 - Метрологические характеристики
| Модификация | Наибольший предел измерений крутящего момента силы машины, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы в диапазоне от 1 % до 100 % от наибольшего предела измерений датчика крутящего момента силы, %* | Диапазон измерений угла поворота | Пределы допускаемой абсолютной погрешности измерений угла поворота |
| МЭС-Т-10 | 10 | ± 1,0 ± 0,5 | от 0° до 43200° | ± 1° |
| МЭС-Т-20 | 20 | |||
| МЭС-Т-25 | 25 | |||
| МЭС-Т-50 | 50 | |||
| МЭС-Т-100 | 100 | |||
| МЭС-Т-120 | 120 | |||
| МЭС-Т-200 | 200 | |||
| МЭС-Т-500 | 500 | |||
| МЭС-Т-1000 | 1000 | от 0° до 10000° | ||
| МЭС-Т-2000 | 2000 | |||
| * - конкретное значение указывается в паспорте на машину | ||||
Таблица 3 - Технические характеристики
| Модификация | Наибольшая частота вращения привода, об/мин | Максимальный угол поворота | Потребляемая мощность, кВт, не более | Расстояние между захватами, мм, не более | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||||||
| МЭС-Т-10 | 200 | 43200° | 1,5 | 700 | 2000 | 500 | 700 | 300 |
| МЭС-Т-20 | 200 | 300 | ||||||
| МЭС-Т-25 | 400 | 300 | ||||||
| МЭС-Т-50 | 200 | 300 | ||||||
| МЭС-Т-100 | 100 | 2,5 | 600 | |||||
| МЭС-Т-120 | 100 | 600 | ||||||
| МЭС-Т-200 | 45 | 600 | ||||||
| МЭС-Т-500 | 26 | 600 | ||||||
| МЭС-Т-1000 | 720 | 10000° | 3,5 | 1100 | 600 | |||
| МЭС-Т-2000 | 500 | 600 | ||||||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В* - частота переменного тока, Гц | 220+10 %-15 %; 380+10 %-15 % 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 85 |
| * Зависит от требования заказчика | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
наносится на маркировочную табличку типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина электромеханическая для испытаний на кручение МЭС-T1), 2) | В зависимости от модификации | 1 шт. |
| Система управления и сбора данных | _ | 1 шт. |
| Программное обеспечение на электронном носителе | LAB7 или Testing Software | 1 шт. |
| Персональный компьютер | _ | 1 шт. |
| Паспорт | 26.51.62-012 ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.62-012 РЭ | 1 экз. |
| 1) - модификация в соответствии с заказом потребителя 2) - фактическая комплектация указывается в индивидуальных паспортах на машины | ||
приведены в разделе 3.7 «Порядок проведения испытаний» документа 26.51.62-012 РЭ «Машины электромеханические для испытаний на кручение МЭС-T. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
ТУ 26.51.62-012-84197947-2025 «Машины электромеханические для испытаний на кручение МЭС-T» Технические условия
