| Номер в госреестре | 97863-26 |
| Наименование СИ | Анализаторы содержания солей в нефти |
| Обозначение типа СИ | СОЛЕКС |
| Изготовитель | Общество с ограниченной ответственностью «СокТрейд Ко» |
| Год регистрации | 2026 |
| Срок свидетельства | 04.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания солей в нефти СОЛЕКС (далее - анализаторы) предназначены для измерений массовой концентрации хлористых солей в нефти.
Принцип действия анализаторов - измерение электропроводности раствора нефти в смешанном органическом растворителе (спирт н-бутиловый - метанол - толуол).
Анализаторы имеют два режима измерений, переключение между которыми осуществляется пользователем в зависимости от ожидаемого значения массовой концентрации хлористых солей в испытуемой пробе нефти.
Анализаторы представляют собой переносные автономные настольные лабораторные приборы, состоящие из основного блока и измерительной ячейки. Измерительная ячейка представляет собой стакан из прозрачного стекла, в который устанавливается электродная пара, имеющая фиксированную в виде жесткой конструкции геометрию. Проба заливается в ячейку до уровня, обеспечивающего полное погружение электродной пары. Основной блок включает в себя микропроцессор и аккумулятор, осуществляет управление анализатором и процессом измерений, отображение результатов, хранение измерительной информации и вывод ее на экран анализатора или компьютера. Анализатор управляется от встроенного микропроцессора с помощью клавиатуры, оснащен цветным дисплеем, имеет интерфейс RS232 для подключения внешнего компьютера и разъем type-C для подключения зарядного устройства.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализатора приведен на рисунках 1-3.
Заводские номера имеют буквенно-цифровой формат и наносятся типографским способом на табличку, расположенную на задней стенке основного блока (шильдик), как показано на рисунке 4.
Нанесение знака поверки на корпус анализатора не предусмотрено.

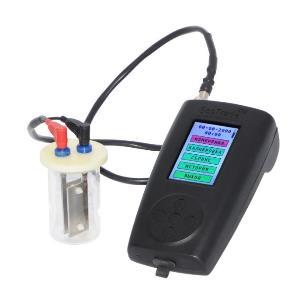

Рисунок 1 - Внешний вид анализатора
Рисунок 2 - Внешний вид анализатора, вид сверху
Место нанесения шильдика анализатора
Место нанесения знака утверждения типа
Рисунок 3 - Внешний вид анализатора (вид сзади) с указанием мест нанесения шильдика и знака утверждения типа
0006
Зав. Ns: SOL-
Дата выпуска: 01.2025 |
ООО «СокТрелД КО*
Анализатор содержания солей в нефти «СОЛЕКС»
Место нанесения заводского номера анализатора
Рисунок 4 - Внешний вид шильдика анализатора с указанием места нанесения заводского номера анализатора
Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Защита ПО анализаторов осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Солекс-софт |
| Номер версии (идентификационный номер) ПО 1) | 1-ХХ |
| Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | ST 1.102.000-00 2) |
| Алгоритм определения идентификатора | - |
| 1) Первый символ номера версии ПО указывает на метрологически значимую часть ПО, а «XX» (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.); 2) Для версии ПО 1-41. | |
Таблица 2 - Метрологические характеристики анализатора
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации хлористых солей в нефти, мг/дм3 | от 0 до 2000 |
| Диапазон измерений массовой концентрации хлористых солей в нефти в режиме 1 (объем пробы 10 мл), мг/дм3 (г/м3) | от 3 до 500 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации хлористых солей в нефти в режиме 1, % | ±(60/С+5) 1) |
| Диапазон измерений массовой концентрации хлористых солей в нефти в режиме 2 (объем пробы 2 мл), мг/дм3 (г/м3) | от 50 до 2000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации хлористых солей в нефти в режиме 2, % | ±(100/С+5) 1) |
| 1) где С - измеренное значение массовой концентрации хлористых солей, мг/дм3 (г/м3) | |
Таблица 3 - Основные технические характеристики анализатора
| Наименование характеристики | Значение |
| Номинальное напряжение питания постоянного тока от подзаряжаемого литий-ионного аккумулятора, В | 3,7 |
| Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 8 |
| Габаритные размеры в инструментальном кейсе, мм, не более: - длина - ширина - высота | 375 305 95 |
| Масса анализатора без кейса, кг, не более | 1,0 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 90 |
Таблица 4 - Показатели надёжности анализатора
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 15 000 |
наносится на титульный лист руководства по эксплуатации и паспорта анализатора методом компьютерной графики и на шильдик анализатора типографским методом.
Таблица 5 - Комплектность анализатора
| Наименование | Обозначение | Количество | Примечание |
| Анализатор содержания солей в нефти | СОЛЕКС | 1 шт. | - |
| Руководство по эксплуатации | РЭ 26.51.52-00459780737-2022 | 1 экз. | - |
| Паспорт | - | 1 экз. | - |
приведены в эксплуатационном документе РЭ 26.51.52-004-59780737-2022 «Анализатор содержания солей в нефти СОЛЕКС. Руководство по эксплуатации», раздел 2.1 «Меню «ИЗМЕРЕНИЯ».
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.52-004-59780737-2022 «Анализатор содержания солей в нефти СОЛЕКС. Технические условия».
