| Номер в госреестре | 97862-26 |
| Наименование СИ | Радиометры-спектрометры альфа-излучения |
| Обозначение типа СИ | МКА-01А Астра |
| Изготовитель | Общество с ограниченной ответственностью «НТЦ Амплитуда» |
| Год регистрации | 2026 |
| Срок свидетельства | 04.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры-спектрометры альфа-излучения МКА-01А Астра (далее - МКА-01А) предназначены для измерений спектрометрическим методом активности альфа-излучающих радионуклидов.
Принцип работы МКА-01А основан на регистрации детектором испускаемых радионуклидами альфа-частиц с последующей обработкой.
В состав МКА-01А входят шасси, блок камер спектрометрических БКС-01А, подложка и держатель для счетных образцов, контрольный источник и персональный компьютер (далее - ПК) с предустановленным программным обеспечением (далее - ПО).
Обеспечение защиты МКА-01А от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки. Пломбы наносятся изготовителем место соединения передней и боковой панелей шасси и в месте установки блока камер в лицевую панель шасси.
Нанесение знака поверки на МКА-01А не предусмотрено.
Однозначная идентификация МКА-01А осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом металлофото на металлическую табличку, расположенную на корпусе защитного экрана/коллиматора.
Дубликат таблички, выполненной на металлизированной полимерной плёнке, наносится на ПК.

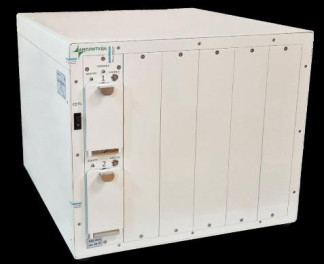

Общий вид МКА-01А с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид МКА-01А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера
ПО «Прогресс 5» устанавливается на ПК. Доступ к метрологически значимой части ПО защищён правами локального администратора ПК, доступными только производителю.
ПО «Прогресс 5» обеспечивает:
- настройку и запуск измерений;
- обработку информации, поступающей с детектора;
- проведение калибровки;
- создание и вывод отчета;
- хранение отчетов и журналов измерений,
В соответствии с Р 50.2.077-2014 уровень защиты ПО «Прогресс 5» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО «Прогресс 5» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО «Прогресс 5»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прогресс 5 |
| Номер версии (идентификационный номер) ПО | V.13.X* |
| Цифровой код идентификатора ПО | - |
| *«Х» - метрологически незначимая часть, «X» принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики МКА-01А
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений активности 239Pu в контрольной точке 100 Бк, % | ± 10 |
| Примечания: 1 Пределы допускаемой относительной погрешности измерений активности 239Pu нормированы для источников альфа-излучения радионуклидных спектрометрических эталонных типа ОСАИ с номинальной активностью 100 Бк и допускаемым отклонением активности от номинальной ± 25 %. 2 Определение погрешности средства измерений в контрольной точке приведено в п.7.17 РМГ 29-2013 «ГСИ. Метрология. Основные термины и определения» | |
Таблица 3 - Основные технические характеристики МКА-01А
| Наименование характеристики | Значение |
| Неопределенность измерения нуля (по радионуклиду 239Pu), Бк, не более* | 0,02 |
| Время установления рабочего режима**, мин, не более | 15 |
| Нестабильность измерений активности за 24 часа непрерывной работы, %, не более | 5 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 520 575 440 |
| Масса, кг, не более | 24 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при плюс 25 °С (без конденсации влаги), %, не более - атмосферное давление, кПа | от -10 до +50 80 от 84 до 106,7 |
| Параметры электрического питания: - напряжение, В - частота, Гц | от 198 до 253 от 47 до 53 |
| Потребляемая мощность (без насоса), В^А, не более*** | 30 |
| * Неопределенность измерения нулевой активности соответствует определению 7.19 РМГ 29-2013 и определяется для коэффициента охвата k=2 при времени измерения 1 ч. * *После завершения откачки камер спектрометрических * **Для одного блока БКС-01А с двумя камерами спектрометрическими в режиме измерений | |
Таблица 4 - Показатели надежности МКА-01А
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Срок службы, лет, не менее | 10 |
наносится на титульные листы Руководства по эксплуатации МКА-01А и Паспорта МКА-01А методом компьютерной графики и на металлическую табличку, расположенную на шасси, методом металлофото.
Таблица 5 - Комплект поставки МКА-01А
| Наименование | Обозначение | Количество | Примечание |
| Радиометр-спектрометр альфа-излучения МКА-01А Астра | АЖНС.412131.019 | 1 шт. | |
| Шасси | АЖНС.412131.019 | 1 шт. | |
| Блок камер спектрометрических БКС-01А | - | 1 шт. | 1) |
| Подложка для счётных образцов | - | - | 2) |
| Держатель подложек для счётных образцов | - | - | 2) |
| Контрольный источник | - | - | 2) |
| Программное обеспечение «Прогресс 5» на жёстком диске персонального компьютера | - | - | 3) |
| Насос вакуумный | - | - | 4) |
| Комплект кабелей | - | 1 шт. | |
| Руководство по эксплуатации | АЖНС.412131.019РЭ | 1 экз. | |
| Программное обеспечение «Прогресс 5». Руководство пользователя. | АЖНС.412131.019РП | 1 экз. | |
| Паспорт | АЖНС.412131.019ПС | 1 экз. | |
| Паспорт на контрольный источник | - | - | 2) |
| 1) Количество камер спектрометрических в блоке БКС-01А 1 или 2 (определяется при заказе); по требованию заказчика количество блоков БКС-01А может быть увеличено до 6 шт. 2) Количество определяется заказчиком. 3) Персональный компьютер поставляется при выпуске изготовителем или предоставляется заказчиком при пуско-наладочных работах для установки программного обеспечения. 4) Наличие определяется заказчиком. | |||
приведены в разделе 1.3 «Устройство и работа» АЖНС.412131.019РЭ.
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
АЖНС.412131.019ТУ «Радиометры-спектрометры альфа-излучения МКА-01А Астра. Технические условия».
