| Номер в госреестре | 97859-26 |
| Наименование СИ | Магазины сопротивления прецизионные |
| Обозначение типа СИ | ПС8-PXIe |
| Изготовитель | Общество с ограниченной ответственностью «VXI-Системы» |
| Год регистрации | 2026 |
| Срок свидетельства | 04.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины сопротивления прецизионные ПС8-РХ1е (далее - магазины) предназначены для воспроизведения значений сопротивления постоянному току по четырехпроводной схеме подключения по независимым и гальванически развязанным друг от друга и от корпуса каналам.
Принцип действия магазинов основан на формировании требуемого значения сопротивления в цепи параллельно включенных резисторов. Формирование сопротивления осуществляется системой управления магазина в соответствии с двоичным цифровым кодом, доступным для записи программой пользователя. Управление каждым каналом осуществляется индивидуально.
Конструктивно магазины выполнены в виде сборки печатных плат в экранированном корпусе, имеющем лицевую панель с сигнальными разъёмами и заднюю панель с разъёмом для подсоединения к носителям модулей (НМ).
Эксплуатация магазинов осуществляется совместно со следующими НМ: модуль HMPXI AXIe-1, шасси СН-14 PXIe, шасси СН-14 PXIe-PC, моноблок PXIe-10 и аналогичные, поддерживающие работу с модулями стандарта PXIe. Управление магазинами осуществляется от внешнего компьютера, подключаемого к НМ.
Заводской номер наносится на маркировочную табличку, расположенную на экранной панели, методом лазерной гравировки в виде цифрового кода.

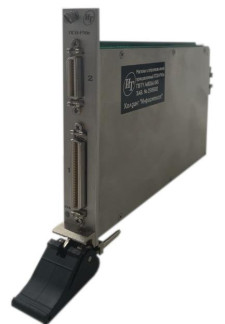

Общий вид магазинов с указанием места нанесения заводского номера указан на рисунке 1. Нанесение знака поверки на магазины не предусмотрено. Пломбирование мест настройки (регулировки) магазинов не предусмотрено.
Лицевая панель
Экранная панель
Место нанесения заводского номера
Рисунок 1 - Общий вид магазинов с указанием места нанесения заводского номера
Программное обеспечение магазинов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux 64-bit, и служит для управления режимами работы и отображения результатов измерений.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций «.dll» и «.so».
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Метрологические характеристики магазинов нормированы с учетом влияния метрологически значимого ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Операционная система | Windows (32) | Windows (64) | Linux (32) |
| Идентификационное наименование | unrload_math.dll | unrload_math64.dll | libunrload_math.so |
| Номер версии ПО | не ниже 1.0 | ||
| Цифровой идентификатор ПО | B5374204 | 5F8AC9A4 | 13059AB2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Количество каналов | 8 |
| Диапазон воспроизведения сопротивления постоянному току по четырехпроводной схеме подключения, кОм | от 0,01 до 150 |
| Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току по четырехпроводной схеме подключения, Ом - в диапазоне от 0,01 до 0,10 кОм включ. - в диапазоне св. 0,10 до 1,0 кОм включ. - в диапазоне св. 1 до 2 кОм включ. - в диапазоне св. 2 до 15 кОм включ. - в диапазоне св. 15 до 50 кОм включ. - в диапазоне св. 50 до 150 кОм включ. | ± 0,02 ± 0,0002<Их1} ± 0,0004<Их ± 0,003<Их ± 0,005<Их ± 0,02<Их |
| 1) - Их - воспроизводимое значение сопротивления постоянному току, Ом. | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 214x131x20 |
| Масса, кг, не более | 0,41 |
| Напряжение питания постоянного тока, В | 3,3 ± 0,17 12 ± 0,60 |
| У словия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре до +25 °С, %, не более - атмосферное давление, кПа | от + 5 до + 40 80 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10,5 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Магазин сопротивления прецизионный ПС8-РХ1е | ГВТУ.468266.045 | 1 шт. |
| Паспорт | ГВТУ.468266.045ПС | 1 экз. |
| Руководство по эксплуатации | ГВТУ.468266.045РЭ | 1 экз. |
| Управляющая панель Qt. Руководство оператора | ГВТУ.65024-01 34 01 | 1 экз. |
| Драйвер. Руководство системного программиста | ГВТУ.75024-01 32 01 | 1 экз. |
| Informtest VISA | ФТКС.34003-01 | 1 шт. |
| Informtest VISA LINUX | ФТКС.34003-02 | 1 шт. |
| Комплект ПО модулей VXI-Системы | ГВТУ.85001-01 | 1 шт. |
| Комплект ПО Linux модулей VXI-Системы | ГВТУ.85001-02 | 1 шт. |
| Кабель Т-ПС8 | ГВТУ.685624.006 | 1 шт. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации модулей.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГВТУ.468266.045ТУ «Магазины сопротивления прецизионные ПС8-РХ1е. Технические условия».
