| Номер в госреестре | 97853-26 |
| Наименование СИ | Счетчики ковшовые скважинной жидкости |
| Обозначение типа СИ | СКСЖ |
| Изготовитель | Общество с ограниченной ответственностью Предприятие повышения нефтеотдачи «СибБурМаш» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики ковшовые скважинной жидкости (далее - СКСЖ) предназначены для автоматизированных измерений массы и массового расхода скважинной жидкости.
Принцип действия СКСЖ основан на поочередном заполнении скважинной жидкостью после отделения газа одного из двух призматических ковшей, находящихся в измерительной камере блока измерительного ковшового, и последующим их опрокидыванием в момент достижения в них определенной массы жидкости. Частота заполнений и последующих сливов измерительных камер определяет массовый расход протекающей жидкости.
Для ввода рабочей жидкости и ее вывода предназначен коллектор и сопло (сопло-сепаратор). Газожидкостная смесь подается во входной коллектор, затем через сопло (сопло-сепаратор) на один из ковшей измерительной камеры для заполнения его до величины (в единицах массы), приводящей к изменению условия устойчивого равновесия, обусловленного положением центра масс ковшей в измерительной камере, что приводит к опрокидыванию ковшей измерительной камеры и сливу жидкости из ковша в корпус счетчика. Затем этот процесс повторяется на второй чаше камеры. Одновременно в выходной коллектор вытесняется жидкость, находящаяся в нижней части корпуса камеры. При заполнении измерительной камеры часть газа из газожидкостной смеси выделяется за счет эффекта гравитационной сепарации.
СКСЖ состоит из следующих основных составных частей:
- блок измерительный ковшовый (далее - БИК);
- электронный преобразователь ПЭСКСЖ с интегрированным электронным блоком вычисления или внешним электронным блоком вычисления (далее - ЭБВ).
СКСЖ устанавливается в корпус, конструкция которого определяется условиями эксплуатации.
В состав корпуса могут входить:
- входной коллектор, для подачи газожидкостной смеси;
- сопло или сопло-сепаратор, для отделения свободного газа;
- выходной коллектор, для отвода газожидкостной смеси.
Общий вид СКСЖ представлен на рисунке 1.
Общий вид ЭБВ внешнего исполнения представлен на рисунке 2.

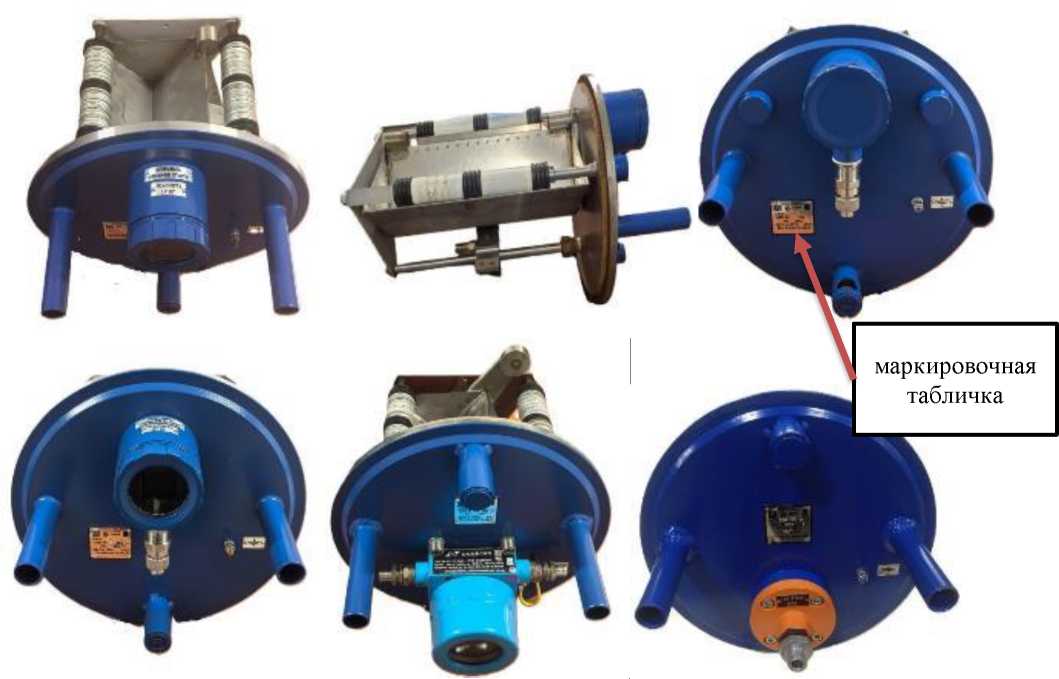

Рисунок 1 - Внешний вид СКСЖ
щитной наклейки

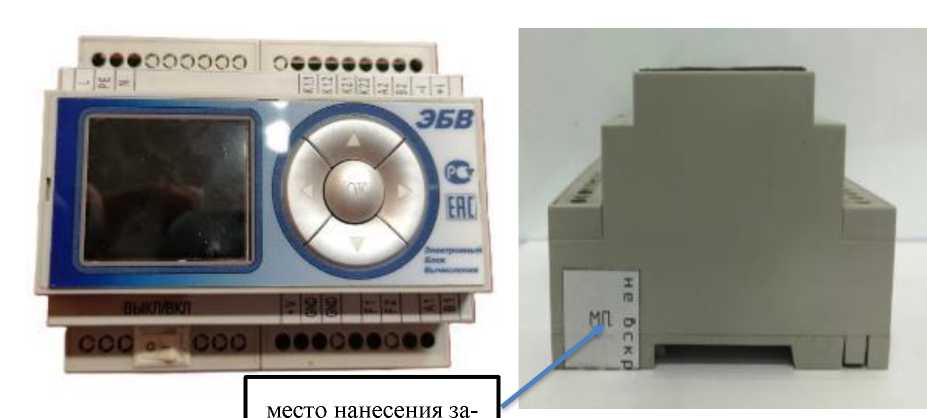

Рисунок 2 - Внешний вид ЭБВ внешнего исполнения.
Структура записи условного обозначения СКСЖ:
СКСЖ - ХХХ - ХХ ХХХ - Х - ХХ - ХХХ
1 2 3 4 5 6 7
1 - сокращенное наименование;
2 - верхний предел измерений расхода жидкости, т/сут (30, 60, 120, 210, 420);
3 - рабочее давление, кгс/см2 (40, 63);
4 - модификация СКСЖ (приведены в таблице 1);
5 - код комплектации с преобразователем электронным (приведены в таблице 2);
6 - код комплектации устройством электрообогрева;
7 - индекс дополнительных параметров СКСЖ.
Таблица 1 - Модификации СКСЖ
| Код | Перечень выпускаемых модификаций СКСЖ | Конструктивная особенность |
| - 1,2) | СКСЖ-30-ХХ СКСЖ-60-ХХ СКСЖ-120-ХХ СКСЖ-210-ХХ СКСЖ-420-ХХ | Базовые модификации, СКСЖ расположен на уровне или выше выкидного трубопровода |
| М 1,2) | СКСЖ-30-ХХМ СКСЖ-60-ХХМ СКСЖ-210-ХХМ СКСЖ-420-ХХМ | СКСЖ расположен на уровне трубопровода |
| В 12 | СКСЖ-60-ХХВ | СКСЖ расположен на уровне трубопровода, предназначен для высоковязких сред |
| Т 1,2) | СКСЖ-30-ХХТ СКСЖ-60-ХХТ СКСЖ-120-ХХТ СКСЖ-420-ХХТ | СКСЖ расположен выше выкидного трубопровода, модифицированное сопло |
| Т2 1-2) | СКСЖ-30-ХХТ2 СКСЖ-60-ХХТ2 СКСЖ-120-ХХТ2 СКСЖ-420-ХХТ2 | СКСЖ расположен ниже выкидного трубопровода, модифицированное сопло |
| Д 12 | СКСЖ-60-ХХД СКСЖ-120-ХХД | Два входных коллектора СКСЖ, расположены сверху СКСЖ |
| А 1,2) | СКСЖ-60-ХХА СКСЖ-120-ХХА СКСЖ-210-ХХА | Один входной коллектор СКСЖ, расположен выше выкидного трубопровода |
| ДА 1,2) | СКСЖ-60-ХХДА СКСЖ-120-ХХДА | Два выходных коллектора СКСЖ, расположены сверху СКСЖ и выше выкидного трубопровода |
| ДАР 1-2) | СКСЖ-60-ХХДАР СКСЖ-120-ХХДАР | Два выходных коллектора СКСЖ, расположены на раме сверху СКСЖ и выше выкидного трубопровода |
| 1) - расположение преобразователя электронного может быть как в верхней, так и в нижней части БИК, применяется ко всем модификациям; 2) - на СКСЖ по требованию заказчика дополнительно может быть установлено вспомогательное оборудование: ручной пробоотборник, влагомер, сигнализатор предельно допустимого уровня (СПДУ), манометр, датчик давления, преобразователь температуры, применяется ко всем модификациям. | ||
Таблица 2 - Код комплектации с преобразователем электронным
| № п/п | Типоразмер |
| 1 | ПЭСКСЖ-1.1* (с одним кабельным вводом, с интегрированным ЭБВ) |
| 2 | ПЭСКСЖ-2.1 (с одним кабельным вводом, с внешним ЭБВ) |
| 3 | ПЭСКСЖ-1.2* (с двумя кабельными вводами, с интегрированным ЭБВ) |
| 4 | ПЭСКСЖ-2.2 (с двумя кабельными вводами, с внешним ЭБВ) |
| * - на данных моделях ПЭСКСЖ может быть дополнительно установлен цифровой индикатор управления | |
Заводской номер СКСЖ нанесен на маркировочную табличку, закрепленную на корпусе СКСЖ, ударным способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СКСЖ не предусмотрено. Пломбирование СКСЖ не предусмотрено. От несанкционированного вскрытия на корпусе ЭБВ предусмотрена защитная наклейка.
Программное обеспечение (далее - ПО) СКСЖ обеспечивает реализацию функций СКСЖ.
Уровень защита программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных
изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО СКСЖ
| Идентификационные данные (признаки) | Значение | |
| ПЭСКСЖ-2.1 ПЭСКСЖ-2.2 | ПЭСКСЖ-1.1 ПЭСКСЖ-1.2 | |
| Идентификационное наименование ПО | EBV_SKSG | |
| Номер версии (идентификационный номер) ПО | не ниже v.1.0.0 | не ниже v.1.0.1 |
| Цифровой идентификатор ПО | F18A67FA | 7169D091 |
| Алгоритм вычисления контрольной суммы | CRC32 | |
Метрологические и основные технические характеристики СКСЖ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 4, 5. Показатели надежности СКСЖ приведены в таблице 6.
аблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода скважинной жидкости для различных типоразмеров СКСЖ, т/сут: - СКСЖ-30 | от 0,24 до 30 |
| - СКСЖ-60 | от 0,24 до 60 |
| - СКСЖ-120 | от 0,24 до 120 |
| - СКСЖ-210 | от 0,24 до 210 |
| - СКСЖ-420 | от 0,24 до 420 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, % | ±2,5 |
аблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Нефтегазоводяная смесь, скважинная жидкость |
| Представление результатов измерений | в цифровом виде |
| Диапазон показаний при измерениях массы жидкости, кг - с ЭБВ внешнего исполнения - с интегрированным ЭБВ | от 0,001 до 999999999999,999 от 0,001 до 9999999999,999 |
| Дискретность отсчета расхода жидкости, т/сут | 0,001 |
| Объемное содержание свободного газа в измеряемой среде, %, не менее | 2,0 |
| Кинематическая вязкость измеряемой среды, мм2/с (сСт), не более | 1000,0 |
| Объемная (массовая) доля воды, %, не более | 99,9 |
| Массовая доля механических примесей, % | 0,15 |
| Содержание парафина, %, не более | 7,0 |
| Содержание смол, %, не более | 7,0 |
| Содержание серы, %, не более | 4,0 |
| Массовая доля хлористых солей, %, не более | 7,0 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не более | от -50 до +50 95 |
| Выходные сигналы: - импульсный - цифровой | замыкающий контакт RS 485 протокол MODBUS RTU |
| Цифровой интерфейс | Соответствует стандарту EIA RS-485 |
| Максимальное расстояние от счетчика до ЭБВ внешнего исполнения, м | 200 |
| Электропитание: - напряжение постоянного тока, В - напряжение переменного тока с частотой 50 Гц, В | от 9 до 30 от 187 до 242 |
| Потребляемая мощность, ВА, не более | 5 |
| Степень защиты оболочек от пыли и влаги в зависимости от комплектации преобразователя электронного (ПЭ): - ПЭСКСЖ-1.1 - ПЭСКСЖ-2.11) - ПЭСКСЖ-1.2 - ПЭСКСЖ-2.21) - ЭБВ внешнего исполнения | IP 67 IP 67; IP 20 IP 67 IP 67; IP 20 IP 67; IP 20 |
| Маркировка взрывозащиты: - с интегрированным ЭБВ - с ЭБВ внешнего исполнения | 1Ех db h IIB T4 Gb Х 1Ех db h IIB T4 Gb Х/ общепромышленный |
| Габаритные размеры, мм2) - длина - ширина - высота | от 500 до 900 от 423 до 1894 от 512 до 1136 |
| Масса, кг, не более | от 83,0 до 331,5 |
| 1) - в зависимости от исполнения, устанавливается при заказе 2) - в зависимости от модификации | |
аблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 105000 |
| Средний срок службы, лет, не менее | 12 |
наносится в центре титульных листов руководства по эксплуатации и паспорта СКСЖ типографским способом.
Комплектность СКСЖ приведена в таблице 7.
Таблица 7 - Комплект поставки счетчиков ковшовых скважинной жидкости СКСЖ
| Наименование | Обозначение | Кол-во |
| Счетчик ковшовый скважинной жидкости СКСЖ | - | 1 шт. |
| Руководство по эксплуатации | 302.00.00.000 РЭ | 1 экз. |
| Руководство оператора | 302.00.00.000 РО | 1 экз. |
| Паспорт | 302.00.00.000 ПС | 1 экз. |
приведены в документе 302.00.00.000 РЭ «Счетчики ковшовые скважинной жидкости СКСЖ. Руководство по эксплуатации», раздел 1.
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1)
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ЛПС 01-09-2023 Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке
Счетчики ковшовые скважинной жидкости СКСЖ. Технические условия ТУ 26.51.63.120-302-14871738-2024
