| Номер в госреестре | 97852-26 |
| Наименование СИ | Эхолоты гидрографические |
| Обозначение типа СИ | MOL’T Boats Sonar |
| Изготовитель | Общество с ограниченной ответственностью «МОЛЬТ БОАТС» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Эхолоты гидрографические MOL’T Boats Sonar (далее - эхолоты) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.
Конструктивно эхолоты выполнены в цилиндрическом металлическом корпусе, в герметичном исполнении с выводом в виде четырехжильного кабеля. Электроника эхолота защищена от воды компаундом, которым корпус заполнен полностью. Внутри эхолот содержит в себе электронную схему, излучатель и приемник. Кабель оканчивается влагозащищенным коннектором в пластиковом корпусе.
Принцип действия при измерении глубины основан на измерении промежутка времени от момента излучения ультразвукового импульса в направлении поверхности дна и до момента его приема после отражения от грунта.
Общий вид эхолотов представлен на рисунке 1.
Нанесение знака поверки на эхолоты не предусмотрено. Серийный номер в виде цифрового обозначения, состоящий из семи арабских цифр, наносится методом цифровой печати на корпус эхолота в виде наклейки.
Место нанесения серийного номера приведено на рисунке 1.
Пломбирование эхолота не предусмотрено.

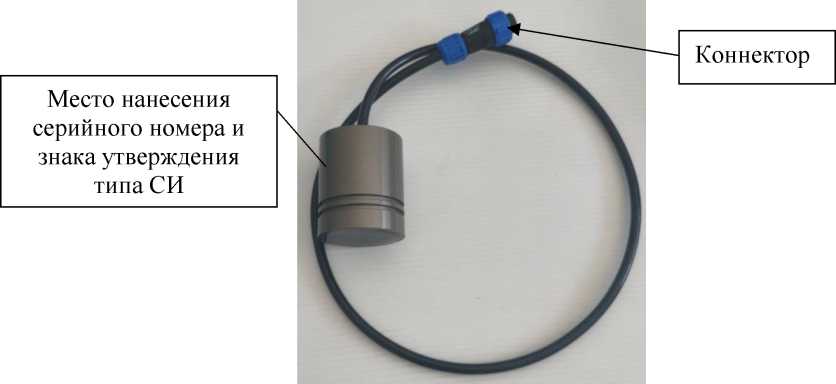

Рисунок 1 - Общий вид эхолотов с указанием места нанесения серийного номера и знака утверждения типа СИ
Эхолоты имеют встроенное программное обеспечение «MOL’TBoats Sonar firware», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «MOL’T Boats Kogger App», которое обеспечивает сбор, обработку, проверку состояния и настройку эхолота.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | MOL’TBoats Sonar firmware | MOL’T Boats Kogger App |
| Номер версии (идентификационный номер) ПО | 0.1Х1) | 0.12.Х1) |
1) «Х» - метрологически незначимая часть ПО, может принимать значения от 0 до 9
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины, м | от 0,20 до 100,00 |
| Пределы допускаемой абсолютной погрешности измерений глубины, см - в диапазоне от 0,20 до 15,00 м, включ., - в диапазоне св. 15,00 до 100,00 м | ±5 ±(5+0,005-Н1)) |
| 1) Н - измеренное значение глубины, см | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения эхолота, кГц | от 610 до 630 |
| Ширина диаграммы направленности антенны (излучателя) по уровню -3 дБ, ° - одночастотный излучатель (600 кГц) | ±5° |
| Частота зондирующих импульсов в зависимости от глубины, Гц, не менее | 10 |
| Передача данных | UART/USB |
| Частота передачи данных, Гц, не более | 20 |
| Напряжение питания постоянного тока, В | от 5 до 18 |
| Потребляемая мощность, Вт, не более | 2 |
| Габаритные размеры, мм, не более: - длина - диаметр | 53 44 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: температура воды, °С | от +5 до +35 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 2000 |
| Средний срок службы, лет | 5 |
наносится методом цифровой печати на корпус эхолота в виде наклейки и на титульный лист руководства по эксплуатации 51387450-27.01.073-0001 РЭ и паспорта 51387450-27.01.073-0001 ПС типографским способом.
Таблица 5 - Комплектность эхолота
| Наименование | Обозначение | Количество |
| Эхолот гидрографический | MOL’T Boats Sonar | 1 шт. |
| Руководство по эксплуатации | 51387450-27.01.073-0001 РЭ | 1 экз. |
приведены в разделе 3 «Настройка и измерение» документа 51387450-27.01.073-0001 РЭ «Эхолот гидрографический MOL’T Boats Sonar. Руководство по эксплуатации».
51387450-27.01.073-0001 ТУ «Эхолот гидрографический MOL’T Boats Sonar.
Технические условия»
