| Номер в госреестре | 97850-26 |
| Наименование СИ | Преобразователи сигнала с гальванической развязкой |
| Обозначение типа СИ | BSP-T |
| Изготовитель | Общество с ограниченной ответственностью «КСЭ» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи сигнала с гальванической развязкой BSP-T (далее - преобразователи) предназначены для измерений входных и выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, их преобразования и передачи аналоговых сигналов в виде силы постоянного электрического тока от 4 до 20 мА.
Принцип действия преобразователей основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходного сигнала в виде силы постоянного электрического тока от 4 до 20 мА.
Конструктивно преобразователей выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей.
Структура условного обозначения исполнений преобразователей приведена ниже.
Структура обозначения преобразователей:
BSP ТХ X X X X
"I-“ 23 4 5 6 7
1 - обозначение (BSP) производителя устройства ООО «КСЭ»;
2 - обозначение (T) серии преобразователей сигнала с гальванической развязкой на терминальной плате;
3 - количество входных каналов, 1 - один канал, 2 - два канала;
4 - количество выходных каналов, 1 - один канал, 2 - два канала;
5 - тип входного сигнала, T - сигнал термометра сопротивлений или термопары, A -аналоговый токовый сигнал 4-20 мА, D - сигнала датчика стандарта NAMUR, «сухой» контакт или потенциальный контакт;
6 - направление передачи сигнала, I - вводной сигнал (передача от датчика, прибора или исполнительного механизма в сторону системы автоматизации), O - выводной сигнал (передача от системы автоматизации в сторону датчика, прибора или исполнительного механизма);
7 - наличие дополнительного функционала, H - поддерживается двусторонний обмен по протоколу HART, обозначение отсутствует - отсутствует дополнительный функционал.
Преобразователи по устойчивости климатических факторов внешней среды изготавливаются в климатическом исполнении “У” категории размещения 2.1 по ГОСТ 15150-69.
Серийный номер наносится в области маркировки на корпусе методом гравировки или печати в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения серийного номера представлен на рисунке 1. Количество индикаторов, цвет корпуса преобразователя и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено.
Место нанесения серийного номера
BSP-T22T1
К-Систем
Злектромкжс
СДЕЛАНО в России
щи 2°5-
Сер,№41X3863313232 Питание: =18...32 В. 1.5 Вт, Та-20 ..♦60‘С, Um «250 8
ТУ ECKB.421417JCO6 ТУ

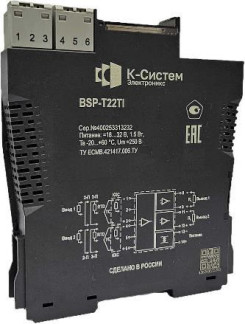

Рисунок 1 - Общий вид преобразователей и место нанесения серийного номера
Программное обеспечение (далее - ПО) преобразователей подразделяется на встроенное и автономное.
Автономное ПО служит для считывания данных (для аналоговых, температурных, и сигналов сопротивления) и конфигурации преобразователей (только для температурных) и не является метрологически значимым.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
| Идентификационные данные | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | KSE.BSPT | KSE.BSP |
| Номер версии (идентификационный номер) ПО | 1xxxx * | 8.хх |
| Цифровой идентификатор ПО | _ | _ |
| * 1 - метрологически значимое значение в номере версии встроенного ПО, x - номер подверсии, значение от 0 до 9, присваиваемое функциям не имеющих метрологической значимости. | ||
Таблица 2 - Метрологические характеристики преобразователей
| Обозначение устройства | Наименование характеристики | Значение |
| Преобразователи исполнения BSP-T**TI - преобразователи сигнала термометра сопротивлений или термопары в аналоговый сигнал 4-20мА | ||
| BSP-T11TI, BSP-T12TI, BSP-T22TI | Количество входных каналов, шт.: - для преобразователей BSP-T11TI, BSP-T12TI - для преобразователя BSP-T22TI | 1 2 |
| Диапазоны измерения термоэлектродвижущей силы, мВ (температуры, °С): - для термопар типа K - для термопар типа E - для термопар типа S - для термопар типа B - для термопар типа J - для термопар типа T - для термопар типа R - для термопар типа N | от -5,891 до +54,886 (от -200 до +1372) от -5,237 до +76,373 (от -100 до +1000) от -0,203 до +18,715 (от -42 до +1770) от 0,828 до +13,740 (от 410 до 1813) от -4,633 до +69,553 (от -100 до +1200) от -0,757 до +20,872 (от -20 до +400) от -0,192 до +20,915 (от -41 до +1753) от -3,950 до +47,513 (от -196 до +1300) | |
| Диапазоны измерения электрического сопротивления, Ом (температуры, °С): - для термопреобразователей типа Pt100 - для термопреобразователей типа 100М - для термопреобразователей типа 50М | от 18,52 до 390,48 (от -200 до +850) от 78,46 до 164,20 (от -50 до +150) от 39,24 до 82,095 (от -50 до +150) | |
| Обозначение устройства | Наименование характеристики | Значение |
| Пределы допускаемой приведенной основной погрешности преобразований к диапазону (без компенсации температуры холодного спая для термопар), %: - для типов Pt100, 100М, 50М, K, E, J - для типов N, T - для типов S, R - для типов B | ±0,1 ±0,3 ±0,5 ±0,7 | |
| Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % - для типов Pt100, - для типов E - для типов K - для типов, 100М, 50М, S, R, B, J, N, T | ±0,015 ±0,020 ±0,025 ±0,035 | |
| Количество выходных каналов, шт.: - для преобразователя BSP-T11TI - для преобразователей BSP-T12TI, BSP-T22TI | 1 2 | |
| Диапазоны выходных сигналов: - для преобразователей BSP-T11TI, BSP-T12TI, BSP- T22TI, мА | от 4 до 20 | |
| Преобразователи исполнений BSP-T**AI-H - повторители аналогового сигнала 4...20 мА | ||
| BSP-T11AI-H, BSP-T12AI, BSP-T22AI-H | Количество входных каналов, шт.: - для преобразователей BSP-T11AI-H, BSP-T12AI - для преобразователя BSP-T22AI-H | 1 2 |
| Диапазоны измерения входных и выходных сигналов, мА (HART) | от 4 до 20 | |
| Количество выходных каналов, шт.: - для преобразователя BSP-T11AI-H - для преобразователей BSP-T12AI-H, BSP-T22AI-H | 1 2 | |
| Пределы допускаемой приведенной (к диапазону) погрешности, % | ±0,1 | |
| Преобразователи исполнений BSP-T**AO-H - повторители аналогового сигнала 4.20 мА | ||
| BSP-T11AO-H, BSP-T22AO-H | Количество входных каналов, шт.: - для преобразователя BSP-T11AO-H, - для преобразователя BSP-T22AO-H | 1 2 |
| Диапазоны измерения входных и выходных сигналов, мА (HART) | от 4 до 20 | |
| Количество выходных каналов, шт.: - для преобразователя BSP-T11AO-H - для преобразователя BSP-T22AO-H | 1 2 | |
| Пределы допускаемой приведенной (к диапазону) основной погрешности, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,01 | |
Таблица 3 - Технические характеристики преобразователей
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 32 В |
| Максимальная потребляемая мощность, Вт, не более | 2,5 |
| Габаритные размеры, глубина х ширина х высота, мм, не более | 105х 122х 16 |
| Масса, кг, не более | 0,15 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от -20 до +60 от 5 до 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности преобразователей
| Наименование характеристики | Значение |
| Назначенный срок службы устройств, лет | 20 |
| Вероятность безотказной работы, за 2000 ч | 0,98 |
на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество (шт.) |
| Преобразователи сигнала с гальванической развязкой | BSP-T | 1 |
| Технический паспорт | _ | 1 |
| Руководство по эксплуатации (на партию) | ЕСМВ.421417.004.РЭ | 1 |
приведены в разделе 7.5 «Использование устройства» Руководства по эксплуатации ЕСМВ.421417.004.РЭ на барьеры искрозащиты и преобразователи сигнала с гальванической развязкой серии Т.
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ЕСМВ.421417.006.ТУ «Преобразователи сигнала с гальванической развязкой серии Т».
Технические условия
