| Номер в госреестре | 97848-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | АКИП-4156 |
| Изготовитель | SIGLENT TECHNOLOGIES CO., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые АКИП-4156 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания. Для работы осциллографа необходимо подключение внешнего монитора.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4156/1, АКИП-4156/2, АКИП-4156/3. Модификации осциллографов различаются полосой пропускания (350, 500 МГц, 1 ГГц).
Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.
На передней панели осциллографов расположены: входы аналоговых каналов, разъем USB 3.0 для подключения внешних накопителей или клавиатуры/мыши.
На задней панели расположены: разъем сети питания, разъем для дистанционного управления USBTMC, разъем USB 2.0, LAN-разъем, вход и выход опорного генератора, дополнительные функциональные входы/выходы, видео выход HDMI для подключения внешнего монитора.
Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера и схема пломбировки представлены на рисунке 2.

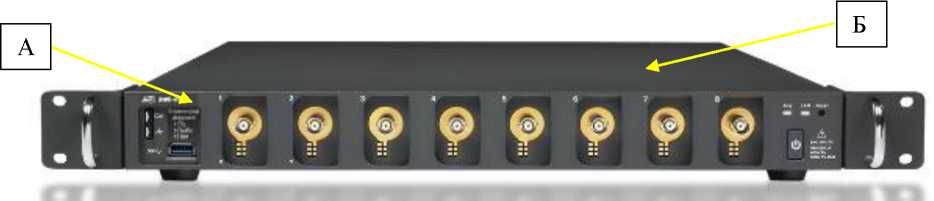

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А) и знака поверки (Б)

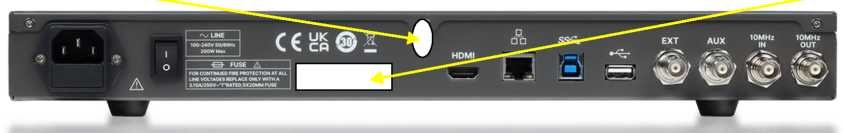

Рисунок 2 - Вид задней панели осциллографов, места пломбировки от несанкционированного доступа (Г), места нанесения серийного номера (В)
Таблица 1 - Опции и аксессуары для осциллографов АКИП-4156
| Наименование | Назначение |
| SYN64 | Внешний блок коммутации для синхронизации и объединения до 64-х осциллографов |
| SAG1021I | Аппаратная. Внешний модуль генератора сигналов (ФГ + СПФ), 50 МГц |
| SDS5000L-8BW3T5 | Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц |
| SDS5000L-8BW3TA | Программная опция увеличения полосы пропускания с 350 МГц до 1 ГГц |
| SDS5000L-8BW5TA | Программная опция увеличения полосы пропускания с 500 МГц до 1 ГГц |
| SDS5000L-PA | Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) |
| SDS5000L-PA3 | Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) в 3-ф сетях |
| SDS5000L-I2S | Программная опция, синхронизация и декодирование I2S |
| SDS5000L-1553B | Программная опция, синхронизация и декодирование MIL-STD-1553B |
| SDS5000L-FlexRay | Программная опция, синхронизация и декодирование FlexRay |
| SDS5000L-CANFD | Программная опция, синхронизация и декодирование CAN FD |
| SDS5000L-SENT | Программная опция, синхронизация и декодирование SENT |
| SDS5000L-Manch | Программная опция декодирования MANCHESTER |
| SDS5000L-ARINC | Программная опция, синхронизация и декодирование ARINC429 |
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.1.1.0.0.11) |
| Примечания: 1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО». | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Входное сопротивление, Ом (переключаемое) | 50 (±1 %), 1-106 (±2 %) | |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 0,5 до 1-103 от 0,5 до 1-104 | |
| Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм | 5 400 | |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при Ко от 0,5 до 4,95 мВ/дел - при Ко от 5 мВ/дел до 10 В/дел включ. | ±1,5 ±1,0 | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц, мВ - при Ко от 0,5 до 4,95 мВ/дел включ. - при Ко от 5 мВ/дел до 10 В/дел включ. | ±(0,015^8[делрКо[мВ/дел]+1) ±(0,01 -8[дел] -Ко[мВ/дел]+1) | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при КР,х=50 Ом), В | от 0,5 до 5,0 мВ/дел | ±1,6 |
| от 5,1 до 10,0 мВ/дел | ±4 | |
| от 10,2 до 20,0 мВ/дел | ±8 | |
| от 20,5 мВ/дел до 1 В/дел | ±10 | |
Продолжение таблицы 3
| 1 | 2 | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rrx=1 МОм), В | от 0,5 до 5,0 мВ/дел | ±1,6 |
| от 5,1 до 10,0 мВ/дел | ±4 | |
| от 10,2 до 20,0 мВ/дел | ±8 | |
| от 20,5 до 100,0 мВ/дел | ±16 | |
| от 102 до 200 мВ/дел | ±80 | |
| от 205 мВ/дел до 1 В/дел | ±160 | |
| от 1,02 до 10,00 В/дел | ±400 | |
| Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ | ±(0,01-|исм|+0,0002-|ипр|+ +0,015^8[дел] -Ко[мВ/дел]+1) | |
| Полоса пропускания по уровню минус 3 дБ (Rrx=50 Ом), МГц, не менее - модификация АКИП-4156/1 - модификация АКИП-4156/2 - модификация АКИП-4156/3 | 350 500 1000 | |
| Время нарастания переходной характеристики, пс, не более - полоса пропускания 350 МГц - полоса пропускания 500 МГц - полоса пропускания 1000 МГц | 830 610 460 | |
| Диапазон установки коэффициентов развертки, с/дел - модификация АКИП-4156/1 - модификация АКИП-4156/2 - модификация АКИП-4156/3 | от 5М0-10 до 1-103 от 2М0-10 до 1-103 от 1М0-10 до 1-103 | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (Sf) | ±240-6 | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ±(Sf • Т изм+ 1/Гд) | |
Примечания:
Ко - значение коэффициента отклонения, мВ/дел;
Ucm - установленное значение напряжения смещения, мВ;
Unp - конечное значение диапазона установки напряжения смещения, мВ;
Sf - относительная погрешность частоты внутреннего опорного генератора;
Тизм - измеренный временной интервал, с;
Fg - частота дискретизации, Гц.
Таблица 4 - Метрологические и технические характеристики функционального генератора (опция)
| Наименование характеристики | Значение |
| 1 | 2 |
| Основные формы сигнала1) | синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная |
| Количество каналов | 1 |
| Выходное сопротивление, Ом | 50 (±2 %) |
| Разрешение по частоте, Гц | 1М0-6 |
| Частота дискретизации для сигналов произвольной формы, МГц | 125 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±540-5 |
Продолжение таблицы 4
| 1 | 2 |
| Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - шум (-3 дБ) - произвольный | от Г10-6 до 5 -107 от Г10-6 до 1-107 от Г10-6 до 3 -105 не менее 2,5-107 от Г10-6 до 5-106 |
| Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 50 Ом - на нагрузке 1 МОм | от 2П0-3 до 3 от 4П0-3 до 6 |
| Диапазон установки постоянного напряжения и напряжения смещения Ucm2), В - на нагрузке 50 Ом - на нагрузке 1 МОм | ±1,5 ±3 |
| Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ | ±(0,01-иуст+3) |
| Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более | ±0,3 |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ | ±(0,01-|UcM|+3) |
| Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более | 24 |
| Примечания 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; ис м - установленный уровень постоянного напряжения или напряжения смещения (абсолютное значение), мВ. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число измерительных аналоговых каналов | 8 |
| Разрешение по вертикали (АЦП), бит | 12 |
| Максимальная частота дискретизации на канал в реальном времени, ГГ ц | 5 |
| Напряжение сети питания частотой 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 395x43x414 |
| Масса, кг, не более | 6,2 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более | от 0 до +50 90 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
Знак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой | АКИП-41561) | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Осциллографический пробник | - | 8 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Примечания 1) - модификация по заказу | ||
приведены в разделе «Работа с осциллографом» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Стандарт предприятия «Осциллографы цифровые АКИП-4156»
