| Номер в госреестре | 97846-26 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | TM1071D |
| Изготовитель | JiangSu LiHe I&C Technology Co.,Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные TM1071D (далее -преобразователи) предназначены для преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока и передачи этих сигналов на системы управления и другое оборудования.
Принцип действия преобразователей основан на преобразовании входных сигналов силы постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе полимеризованных материалов PC+ABS. Преобразователи могут устанавливаться как на DIN-рейку. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Преобразователи являются электрическим корреляционным устройством, соединяющим промышленные полевые приборы с диспетчерской и распределяющим сигналы посредством тройной изоляции входа, выхода и источника питания, эффективно решая проблему помех в системе управления промышленной автоматикой и обеспечивая стабильную и надежную работу системы.
Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку, расположенную на корпусе преобразователей методом гравировки в виде цифрового кода. Нанесение знака поверки на средство измерений не предусмотрено.

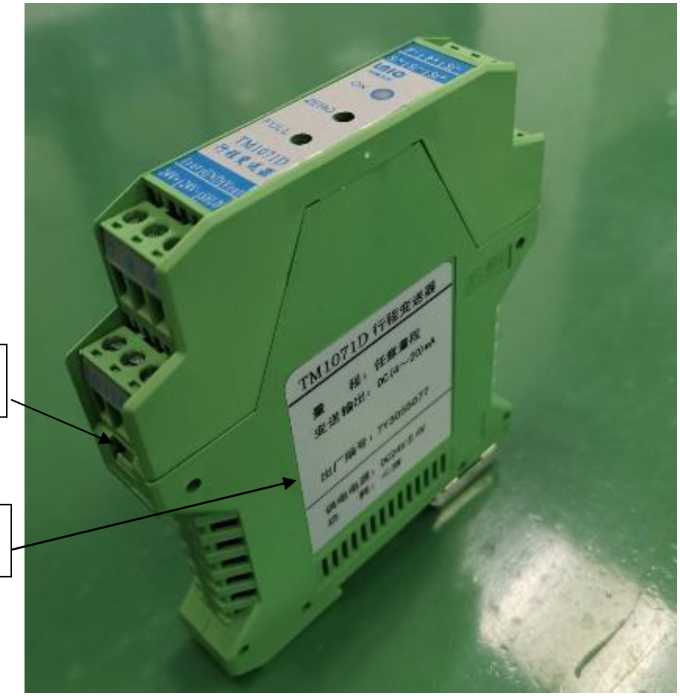

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1.

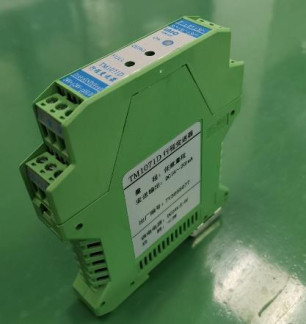

Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид преобразователей
Данные ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | filwareZH1071D.hex |
| Номер версии (идентификационный номер ПО), не ниже | XX.XX.XXX* |
| Цифровой идентификатор ПО | _ |
| Примечание * - где «X» принимает значения от 0 до 9, и не относится к метрологическому значению ПО. | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Назначение | Количество входов и выходов | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемой приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной сигнал, % |
| Преобразование аналогового входа | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±1 |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Потребляемая мощность, В^А, не более | 3 |
| Габаритные размеры (ширинахвысотахдлина), мм, не более: | 17.5x99x114.5 |
| Масса, кг, не более | 0,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +50 90 от 80 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 87600 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество-шт./экз. |
| Преобразователь измерительный многофункциональный | TM1071D | 1 |
| Руководство по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Обзор» руководства по эксплуатации РЭ «Преобразователи измерительные многофункциональные TM1071D. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Стандарт предприятия. Преобразователи измерительные многофункциональные TM1071D
