| Номер в госреестре | 97845-26 |
| Наименование СИ | Комплексы программно-аппаратные |
| Обозначение типа СИ | ЭЛСАР-Р |
| Изготовитель | Общество с ограниченной ответственностью «Комита Автоматизация» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные ЭЛСАР-Р предназначены для измерений электрических сигналов от первичных преобразователей в виде напряжения, силы и сопротивления постоянного электрического тока, сигналов частоты переменного электрического тока, а также генерирования напряжения и силы постоянного электрического тока.
Конструктивно комплексы программно-аппаратные ЭЛСАР-Р (далее - ПАК) выполнены в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения первичных преобразователей и исполнительных устройств.
Принцип действия ПАК основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
В зависимости от системы, в которую входит ПАК, и задач, которые он должен решать, ПАК может иметь различные модификации, отличающиеся друг от друга различным количеством модулей и набором метрологических характеристик. При этом ПАК присваивается обозначение согласно таблицы 1.
Таблица 1 - Модификации ПАК
| Модификация | Обозначение | Назначение |
| ЭЛСАР-Р | ЛСНР.421457.000-NNN | Для проведения испытаний |
| ЭЛСАР-Р(М)*-100 | ЛСНР.421457.001-NNN | Для систем автоматического управления технологических агрегатов |
| ЭЛСАР-Р(М)*-200 | ЛСНР.421457.002-NNN | Для автоматизированных систем управления технологическим процессом распределенных технологических объектов |
| ЭЛСАР-Р(М)*-300 | ЛСНР.421457.003-NNN | Для систем автоматического управления энергетических агрегатов |
| ЭЛСАР-Р(М)*-400 | ЛСНР.421457.004-NNN | Для автоматизированных систем управления технологическим процессом электростанции собственных нужд |
| ЭЛСАР-Р(М)*-450 | ЛСНР.421457.045-NNN | Для автоматизированных систем управления энергоснабжением |
| Модификация | Обозначение | Назначение |
| ЭЛСАР-Р(М)*-500 | ЛСНР.425621.005-ММК | Для систем пожарной автоматики, автоматизированных систем пожарной сигнализации и пожаротушения |
| ЭЛСАР-Р(М)*-600 | ЛСНР.421457.006-NNN | Для автоматизированных систем управления технологическим процессом объектов нефтедобычи и транспортировки нефти и нефтепродуктов |
| ЭЛСАР-Р(М)*-700 | ЛСНР.421457.007-NNN | Для систем противоаварийной защиты |
| ЭЛСАР-РМ-701 | ЛСНР.421457.701-NNN | Для автоматизированных систем управления на буровых платформах |
| Примечания: 1 NNN - арабские цифры, соответствующие номеру проекта 2 (М)* - при изготовлении средств измерений в морском исполнении к наименованию модификации добавляется буква «М», например: ЭЛСАР-РМ-100 | ||
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится в виде цифрового обозначения, методом типографской печати на табличку (индивидуальную этикетку), прикреплённую к металлическому ящику.
Общий вид средства измерений представлен на рисунках 1, 2. Количество модулей, размещённых внутри, может отличаться в зависимости от модификации.

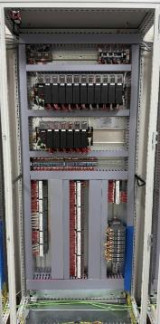

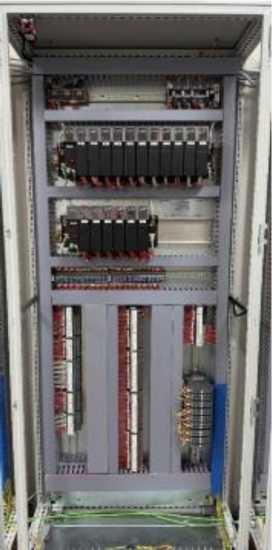

Рисунок 1 - Общий вид средства измерений с открытой передней крышкой

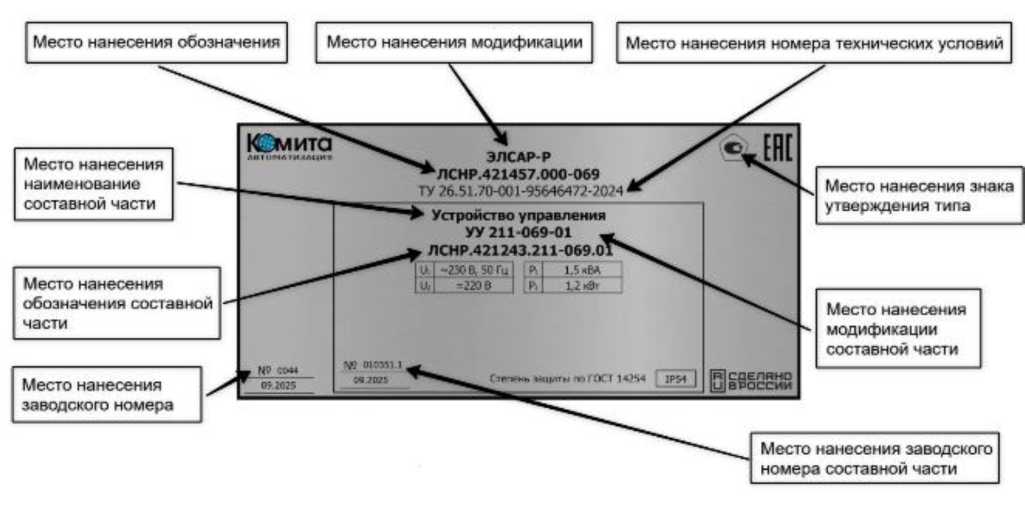

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Пломбирование средства измерений не предусмотрено.
Программное обеспечение ПАК состоит из:
- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения панели резервного управления (далее - ПРУ);
- программного обеспечения программируемого логического контроллера (далее -ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, программное обеспечение ПРУ выполняют функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПРУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на заводе-изготовителе.
Уровень защиты программного обеспечения «высокий», в соответствии с рекомендацией Р 50.2.077-2014.
аблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RegulRTS |
| Номер версии (идентификационный номер) ПО | _ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
аблица 3 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений/воспроизведения напряжения постоянного тока*, В | от -10 до +10 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения напряжения постоянного тока, % | ±0,1 |
| Диапазон измерений/воспроизведения силы постоянного тока*, мА | от -20 до +20 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения силы постоянного тока, % | ±0,1 |
| Диапазон измерений электрического сопротивления постоянного тока*, Ом | от 0 до 400 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений электрического сопротивления постоянного тока*, % | ±0,1 |
| Диапазон измерений температуры термопреобразователями сопротивления*, °С 50 П 100 П Pt 100 50 М 100 М | от -197 до +834 от -197 до +834 от -197 до +834 от -180 до +200 от -180 до +200 |
| Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений температуры термопреобразователями сопротивления*, % | ±0,1 |
| Диапазон измерений температуры преобразователями термоэлектрическими, °С ТХА (К) ТХК (L) | от -200 до +1300 от -200 до +800 |
| Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений температуры преобразователями термоэлектрическими, % | ±0,1** |
| Диапазон измерений частоты вращения*, Гц | от 100 до 10000 |
| Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений частоты вращения, % | ±0,05 |
| Примечания: 1 *- в таблице указаны максимально возможные диапазоны измерений, конкретные значения устанавливаются в зависимости от модификации и номера проекта, но не превышают указанных в таблице; 2 **- без учета погрешности измерений температуры свободных концов. | |
аблица 4 - Технические характеристики
| Наименования характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более | от +5 до +50 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 230 (±10 %) 50 220 (±10 %) |
наносится типографским способом на титульный лист руководства по эксплуатации, формуляра, и табличку, прикреплённую к металлическому ящику, в месте, указанном на рисунке 2.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы программноаппаратные ЭЛСАР-Р | В соответствии с модификацией | 1 шт. |
| Руководство по эксплуатации | ЛСНР.421457.000 РЭ | 1 экз. |
| Формуляр | ЛСНР.421457.000 ФО | 1 экз. |
| Таблица подключения | ЛСНР.421457.000 ТЭ5 | 1 экз. |
приведены в разделе «Использование изделия» руководства по эксплуатации ЛСНР.421457.000 РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.70-001-95646472-2024 «Комплексы программно-аппаратные ЭЛСАР-Р. Технические условия»
