| Номер в госреестре | 97835-26 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ИП |
| Изготовитель | Общество с ограниченной ответственностью «Энкор» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.02.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ИП (далее по тексту - преобразователи) предназначены для измерений параметров электрической сети переменного тока с номинальной частотой 50 Гц в соответствии с ГОСТ 30804.4.30-2013 (класс А характеристик процесса измерений) в трехфазных четырехпроводных цепях переменного тока и передачи измеренных значений по интерфейсам связи.
Преобразователи являются многофункциональными измерительными приборами для электроэнергетики, которые используются для преобразования и передачи параметров электрической сети по интерфейсу с цифровым протоколом передачи данных.
Принцип работы преобразователей основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин. Результаты измерений и расчетов доступны для считывания по интерфейсу с цифровым протоколом передачи данных.
Преобразователи применяются для средств телемеханики производства ООО «ЭНКОР». Питание преобразователя осуществляется по шине питания устройства телемеханики.
Конструктивно преобразователи представляют собой печатную плату с установленными электронными компонентами и стандартными разъемами, и предназначены для установки в корпус.
На лицевой стороне преобразователей расположены разъемы, предназначенные для внешних подключений, включая подключение цепей измерений параметров электрической сети, а также светодиодная индикация для контроля работоспособности.
Преобразователи изготавливаются в четырех модификациях, соответствующих структуре условного обозначения и отличающихся диапазонами измеряемых токов и напряжений.
ИП -41- 3 xXXXXXX/ 3 xXXXXXX
Обозначение___________________________________________
Тип исполнения:
41 - модульный.____________________________________________
Количество каналов измерений тока (фаз): 3 - три канала.________
Диапазон измеряемого тока:
0_1A(AC) - от 0 до 1 А;
0_5A(AC) - от 0 до 5 А._______________________________________________
Количество каналов измерений напряжения (фаз):3 - три канала.________________
Диапазон измеряемого напряжения:
0_100В(АС) - от 0 до 100 В;
0 380в(аС) - от 0 до 380 В.
Рисунок 1 - Структура условного обозначения преобразователей
Номинальные значения измеряемых параметров модификаций указаны в таблице 1.
Таблица 1 - Номинальные значения измеряемых параметров
| Модификация | Обозначение изделия | ином фазное (линейное), В; 1ном, А |
| ИП-41-3х0_1А(АС)/3х0_100В(АС) | ЕМ00.0126.00.000.00 | 57,7 (100); 1 |
| ИП-41-3х0_5А(АС)/3х0_ 100В (AC) | ЕМ00.0126.00.000.00-001 | 57,7 (100); 5 |
| ИП-41-3х0_1А(АС)/3х0_380В(АС) | ЕМ00.0126.00.000.00-002 | 220 (380); 1 |
| ИП-41-3х0_5А(АС)/3х0_380В(АС) | ЕМ00.0126.00.000.00-003 | 220 (380); 5 |
Заводской номер преобразователей, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на печатную плату в виде голографической наклейки.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Общий вид преобразователей с указанием места нанесения заводского номера приведен
на рисунке 3.

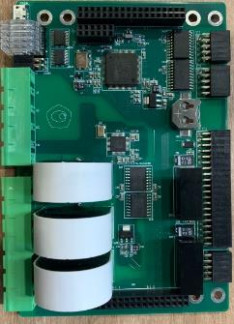

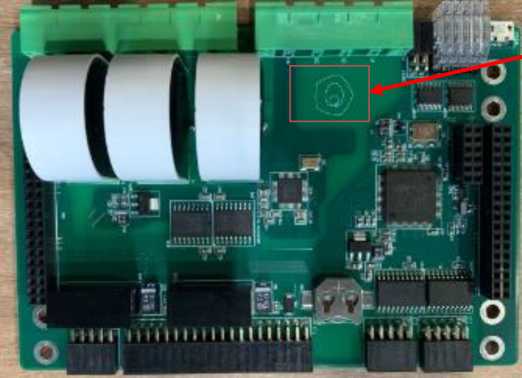

Место нанесения знака утверждения типа
Рисунок 2 - Общий вид преобразователей с указанием места нанесения знака утверждения типа

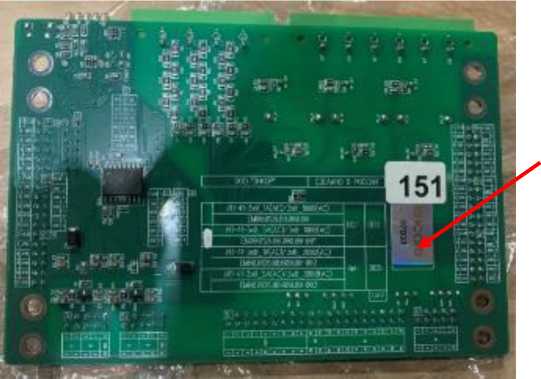

Место нанесения заводского номера
Рисунок 3 - Общий вид преобразователей с указанием места нанесения заводского номера
Программное обеспечение (далее по тексту - ПО) преобразователей является встроенным, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 2.0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютная (А); относительная (5), %; приведенная (у), % |
| 1 | 2 | 3 |
| Среднеквадратическое значение фазного (линейного) напряжения переменного тока, В | от 0,02-ином до 1,50•ином | ±0,20 (5) при: 0,05-ином< и < 1,5-ином ±0,70 (5) при: 0,02-ином< и < 0,05-ином |
| Среднеквадратическое значение фазного (линейного) напряжения переменного тока основной частоты, В | от 0,02-ином до 1,50•ином | ±0,2 (Y) |
| Амплитудное значение фазного напряжения переменного тока, В | от 0,03-ином до 2,12-ином | ±0,2 (Y) |
Продолжение таблицы 3
| 1 | 2 | 3 |
| Среднеквадратическое значение силы переменного тока, А | от 0,01-Ьом до 1,50-Ьом | ±0,2 (5) при: 0,2-Ьом< I < 1,5-Ьом ±0,75 (5) при: 0,05<!ном— I < 0,2-Ьом; ±2 (5) при: 0,01-1ном— I < 0,05'!ном |
| Среднеквадратическое значение силы переменного тока основной частоты, А | от 0,01-Ьом до 1,50-Ьом | ±0,2 (Y) |
| Амплитудное значение силы переменного тока, А | от 0,014 1ном до 2,120 Ъом | ±0,2 (Y) |
| Сила переменного тока (ток нейтрали), А | от 0,01-!ном до 1,50-!ном | ±0,2 (Y) |
| Активная фазная и трехфазная (суммарная) мощность Р, активная фазная мощность основной частоты Р(1), Вт | 0,2-!ном — I < 1,5’1ном; 0,05-ином — U < 1,50-ином; 0,5L — cosф — 1 0,8C — cosф — 1 | ±0,5 (5) |
| Реактивная фазная и трехфазная (суммарная) мощность Q, реактивная фазная мощность основной частоты Q(1), вар | от 0,2-1ном — I < 1,5'1ном от 0,05^ном — U < 1,50-ином 0,5L — sinф — 1 0,8C — simp — 1 | ±0,5 (5) |
| Полная фазная и трехфазная (суммарная) мощность S, полная фазная мощность основной частоты S(1), В^А | от 0,2-1ном — I < 1,5'1ном от 0,05^ином — и < 1,50-ином | ±0,5 (5) |
| Частота переменного тока, Гц | от 45 до 65 | ±0,01 Гц (А) |
| Коэффициент мощности по фазе основной частоты | от -1 до 1 | ±0,01 (А) |
| Угол фазового сдвига между фазными напряжениями основной частоты | от -180° до +180° | ±0,1° (А) |
| Примечания: 1. Нормируемым значением для приведенной погрешности является номинальное значение измеряемой величины; 2. Номинальное значение фазного (линейного) напряжения переменного тока ином: 57,7 (100); 220 (380) В; 3. Номинальное значение силы переменного тока 1ном: 1; 5 А; 4. Номинальное значение частоты переменного тока: 50 Гц; 5. Номинальное значение коэффициента мощности: 1. | ||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, В^А, не более | 10 |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более | 100x140x37 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °C; - относительная влажность при +25 °C, %, не более | от +1 до +40 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 25 |
наносится методом шелкографии на плату преобразователей в соответствии со схемой, указанной на рисунке 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный | В соответствии с модификацией | 1 шт. |
| Паспорт: - ИП-41-3х0_1А(АС)/3х0_100В(АС) - ИП-41-3х0_5А(АС)/3х0_100В(АС) - ИП-41-3х0_1А(АС)/3х0_380В(АС) - ИП-41-3х0_5А(АС)/3х0_380В(АС) | ЕМ00.0126.00.000.00 ПС ЕМ00.0126.00.000.00-001 ПС ЕМ00.0126.00.000.00-002 ПС ЕМ00.0126.00.000.00-003 ПС | 1 экз. |
| Руководство по эксплуатации | РПНЦ.426469.067-01 РЭ | 1 экз. |
| Примечание - поставляемая комплектность эксплуатационной документации соответствует модификации преобразователя. | ||
приведены в разделе 1.4 руководства по эксплуатации РПНЦ.426469.067-01 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
РПНЦ.426469.067-01 ТУ «Преобразователи измерительные ИП. Технические условия.»
