| Номер в госреестре | 97831-26 |
| Наименование СИ | Эхолоты многолучевые |
| Обозначение типа СИ | МЛЭ-300 |
| Изготовитель | Акционерное общество «Акустический институт имени академика Н.Н. Андреева» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Эхолоты многолучевые МЛЭ-300 (далее - эхолоты) предназначены для измерений глубин водных акваторий и поиска объектов в толще воды в широком секторе обзора.
Принцип действия эхолотов основан на ультразвуковой эхолокации водных акваторий и приема отраженных волн.
Конструктивно эхолот состоит из модуля подводного (далее - МП), блока обработки и блока питания и синхронизации (далее - БПС), объединенных кабелем связи и комплектом соединительных кабелей.
МП включает в себя две взаимно перпендикулярно расположенные линейные антенны, одна из которых работает на излучение и прием, вторая только на прием.
Излучающая антенна ориентирована в направлении движения судна и состоит из 80 пьезоэлементов (далее ПЭ), половина из которых обращена влево, а другая половина вправо. Конструктивно антенна устроена таким образом, что характеристика направленности имеет два симметричных максимума (влево и вправо) под углом 60 градусов относительно вертикали.
Приемная антенна содержит 96 приемных элементов, расположенных вдоль линии, перпендикулярной излучающей антенны. Сигналы с выхода элементов приемной антенны усиливаются в МП и по кабелю связи передаются в блок обработки.
Блок питания и синхронизации (БПС) синхронизирует данные эхолота с данными спутниковой навигационной системы и передает их в блок обработки.
Блок обработки (БО) представляет персональный компьютер (ПК), который выполняет пространственно-временную обработку сигналов с элементов приемной антенны.
Совокупность линий дна, сформированных по каждой посылке излучающего сигнала, образует трехмерную поверхность дна.
БО с помощью программного обеспечения (далее - ПО) обеспечивает сбор, обработку и выдачу информации как на дисплей автоматизированного рабочего места Заказчика, так и сохраняет её в файлах.
Идентификационные данные эхолота (наименование, заводской номер в виде цифрового обозначения и год производства) нанесены полиграфическим способом на металлизированную пленку, которая наклеена на составные части эхолота.
Общий вид эхолота, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунках 1 и 2.
Нанесение знака поверки на прибор не предусмотрено.

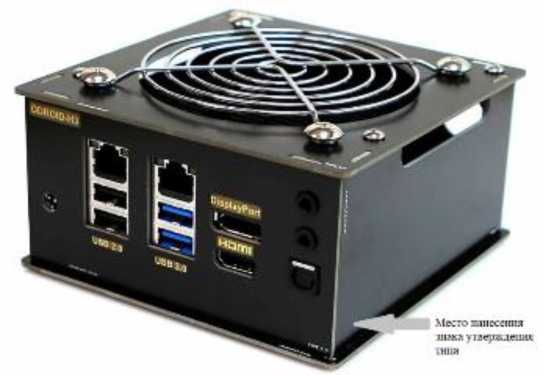

Рисунок 1 - Блок обработки (вариант)
Место нанесения идентификационных да
Место пломбирования от нссанкнионнроианного доступа

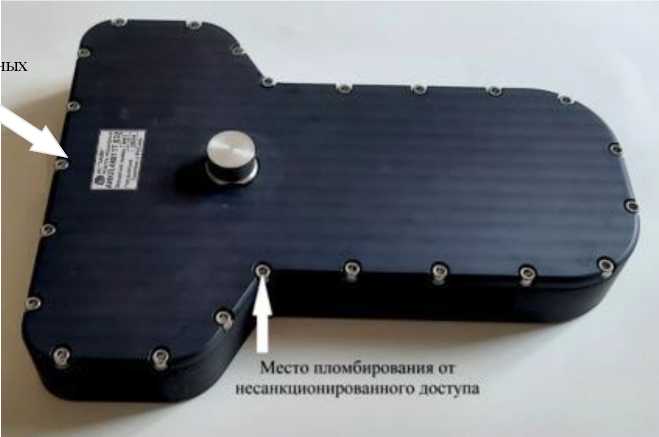

Рисунок 2 - Модуль подводный
Место нанесения идентификационных данных

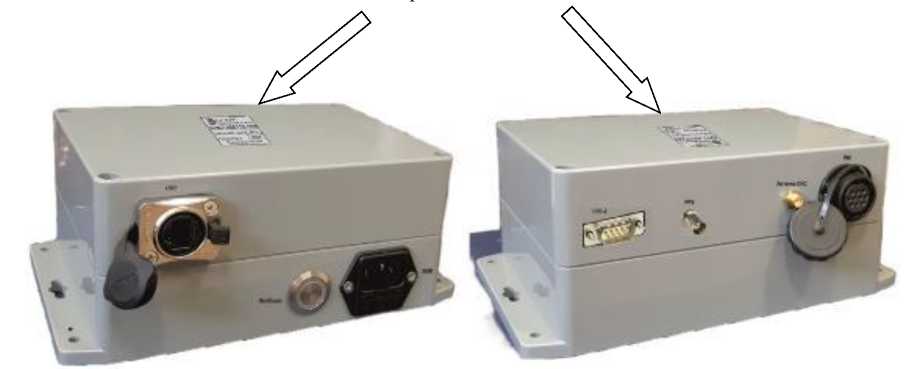

Рисунок 3 - Блок питания и синхронизации
Для решения задач сбора, обработки и выдачи информации прибор оснащен ПО «mle_s.exe». ПО «mle_s.exe» полностью является метрологически значимым и выполняет следующие функции:
- настройка параметров управления сбором данных,
- обработка данных,
- выдача результата в ПО-клиент.
Программа-клиент «mle.exe» является технологической и не является метрологически значимой.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
В таблице 1 приведены идентификационные данные программного обеспечения.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mle_s.exe |
| Номер версии (идентификационный номер ПО) | Версия 1.18 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | BF20AA5D2C424182A24717E23FA66F7F |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Эхолоты также оснащены встроенным внутренним программным обеспечением (прошивками). ПО прошивок полностью является метрологически значимым, обеспечивает сбор и предварительную обработку данных эхолота.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mps.pof |
| Номер версии (идентификационный номер ПО) | 1.1 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | 59EDE747 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Дальность действия, м* | от 0,2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений дальности, м** | ±(0,1 + 0,005-L) *** |
| * - Максимальная наклонная дальность действия обеспечивается при следующих условиях: - аномалия распространения звука - 0 дБ; - глубина моря 100 м. - коэффициент обратного рассеяния от дна - не менее минус 20 дБ. * * - Погрешность определения дальности задана для углов вблизи оси антенны и не учитывает погрешность, вызванную изменением ориентации и положения антенны и профиля скорости звука. * ** - L - измеренная дальность, м. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения, кГц | 300 ± 5 |
| Напряжение питания постоянного тока модуля подводного, В | 60 |
| Потребляемая мощность модуля подводного, Вт, не более | 50 |
| Ширина сектора обзора, градус, не менее | 120 |
| Разрешение по углу, градус, не более | 1х1 |
| Разрешающая способность измерения дальности, см, не более | 3 |
| Габаритные размеры, мм, не более Блок обработки: | |
| длина | 120 |
| ширина | 120 |
| высота | 60 |
| МП: | |
| длина | 400 |
| ширина | 300 |
| высота | 60 |
| Блок питания и синхронизации: | |
| длина | 170 |
| ширина | 120 |
| высота | 80 |
| Масса, кг, не более | |
| Блок обработки | 2 |
| МП | 19,5 |
| Блок питания и синхронизации | 1 |
| Диапазон рабочих температур, °С | от -4 до +40 |
наносится на корпус блока обработки в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность эхолота
| Наименование | Обозначение | Количество |
| 1 Эхолот многолучевой в составе | МЛЭ - 300 | 1 шт. |
| 1.1 Модуль подводный | АИКЛ.468117.032 | 1 шт. |
| 1.2 Блок обработки | мини ПК | 1 шт. |
| 1.3 Блок питания и синхронизации | АИКЛ.465132.009 | 1 шт. |
| 1.4 Кабель связи | АИКЛ.685683.011 | 2 шт. |
| 2 Комплект ЗИП | - | 1 шт. |
| 3 Программа технологическая | mle.exe | 1 экз. |
| 4 Программа сервер | mle_s.exe | 1 экз. |
| 5 Руководство по эксплуатации | АИКЛ.365123.042 РЭ | 1 экз. |
| 6 Паспорт | АИКЛ.365123.042 ПС | 1 экз. |
Приведены в документе «Эхолот многолучевой МЛЭ-300. Руководство по эксплуатации.
АИКЛ.365123.042 РЭ» (п. 2 «Использование по назначению»).
АИКЛ.365123.042 ТУ Эхолот многолучевой МЛЭ-300. Технические условия
