| Номер в госреестре | 97829-26 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | RGK |
| Изготовитель | ZheJiang Heika Electric Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 25.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные RGK (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температуры на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: TL-384 Pro, TL-480 Pro, TL-640 Pro, TL-1024 Pro. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия, батарейный отсек, разъемы интерфейсов и разъем для сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены кнопки управления.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi и Bluetooth).
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.

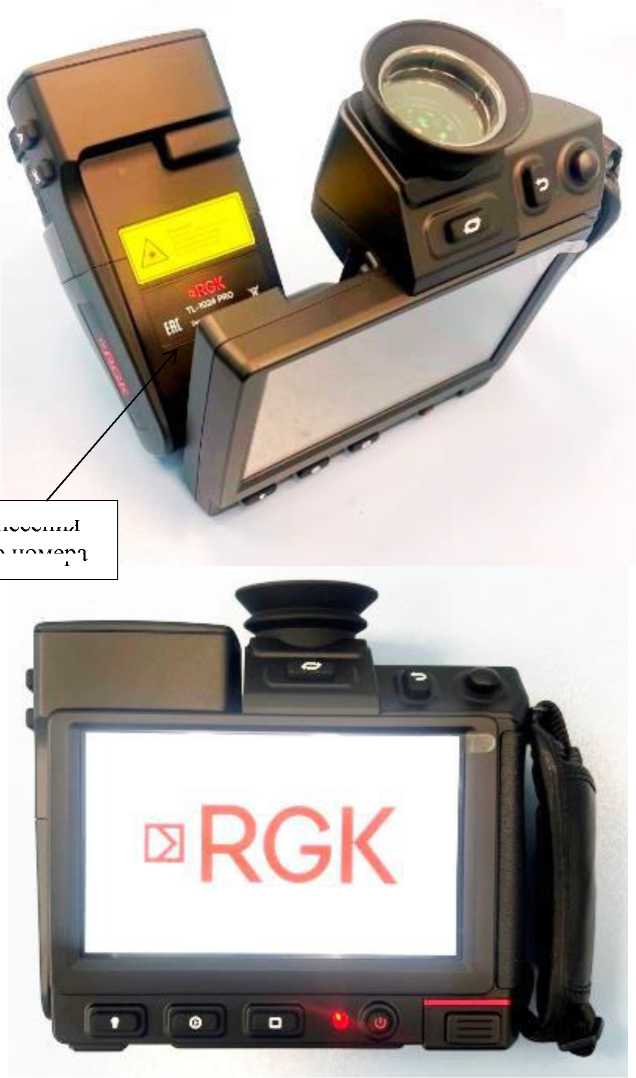

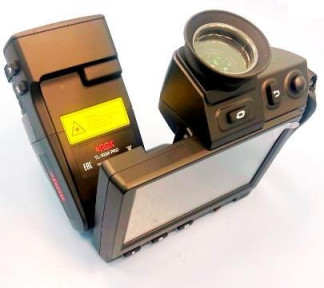

Фотографии общего вида тепловизоров приведены на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид тепловизоров
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных RGK в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на вращающийся объектив тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.289 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение IRResearchVideo устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические и технические характеристики камер тепловизионных RGK моделей TL-384 Pro, TL-480 Pro, TL-640 Pro
| Наименование характеристики | Значение (в зависимости от модели) | ||
| TL-384 Pro | TL-480 Pro | TL-640 Pro | |
| Диапазоны измерений температуры^), °С | от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +650 °С включ., % | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 | ||
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 28° (стандартный для модели TL-384 Pro) - объектив 24° (стандартный для моделей TL-480 Pro и TL-640 Pro) - объектив 48° - объектив 12° - объектив 6° | 28,1°х21,3° -48°х36° 12°х9° 6°х4° | - 24°х19,3° 48°х36° 12°х9° 6°х4° | |
| Наименование характеристики | Значение (в зависимости от модели) | ||
| TL-384 Pro | TL-480 Pro | TL-640 Pro | |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - объектив 28° (стандартный для модели TL-384 Pro) - объектив 24° (стандартный для моделей TL-480 Pro и TL-640 Pro) - объектив 48° - объектив 12° - объектив 6° | 1,30 2,26 0,68 0,34 | - 0,92 1,87 0,46 0,23 | - 0,66 1,39 0,33 0,16 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 480x360 | 640x512 |
| Масса, кг, не более | 1,5 | ||
| Запись изображений или частота обновлений, Гц | 30 | ||
| Габаритные размеры, мм (высота х ширина хдлина), не более | 191x115x172 | ||
| Напряжение питания, В | 12 | ||
| Время работы от батареи, ч, не менее | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 от 10 до 95 (без конденсации) | ||
Примечания:
* - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически;
* * - по дополнительному заказу
Таблица 3 - Метрологические и технические характеристики камер тепловизионных RGK
модели TL-1024 Pro
| Наименование характеристики | Значение |
| Диапазоны измерений температуры*-*), °С | от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Наименование характеристики | Значение |
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 28° (стандартный) - объектив 50° - объектив 14° - объектив 7° | 27,6°х20,8° 50,5°х39° 14°х10,5° 7,0°х5,2° |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - объектив 28° (стандартный) - объектив 50° - объектив 14° - объектив 7° | 0,48 0,92 0,24 0,12 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 1024x768 |
| Масса, кг, не более | 1,5 |
| Запись изображений или частота обновлений, Гц | 30 |
| Габаритные размеры, мм (высота х ширина хдлина), не более | 191х115х183 |
| Напряжение питания, В | 12 |
| Время работы от батареи, ч, не менее | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 от 10 до 95 (без конденсации) |
| Примечания: * - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; * * - по дополнительному заказу | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камер тепловизионная | RGK (модель в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные RGK | - | 1 экз. |
| Аккумуляторные литий-ионные батареи | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Адаптер питания | - | 1 шт. |
| Считыватель карты памяти | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Программное обеспечение на USB-накопителе | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Объектив 48° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) | - | * 1 шт. |
| Объектив 12° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) | - | * 1 шт. |
| Объектив 6° (только для моделей TL-384 Pro, TL-480 Pro, TL-640 Pro) | - | * 1 шт. |
| Объектив 50° (только для модели TL-1024 Pro) | - | * 1 шт. |
| Объектив 14° (только для модели TL-1024 Pro) | - | * 1 шт. |
| Объектив 7° (только для модели TL-1024 Pro) | - | * 1 шт. |
| Опция расширения диапазона температур до плюс 650 °C | - | * |
| Опция расширения диапазона температур до плюс 2000 °C | - | * |
| * _ _ _ _ _ _ _ _ _ - по дополнительному заказу | ||
приведены в разделе 2 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на камеры тепловизионные RGK, разработанный компанией ZheJiang Heika Electric Co., Ltd., Китай
