| Номер в госреестре | 97828-26 |
| Наименование СИ | Гриндометры одноканальные |
| Обозначение типа СИ | BGD-T |
| Изготовитель | Biuged Precise Instruments (Guangzhou) Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 25.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гриндометры одноканальные BGD-T (далее по тексту - гриндометры) предназначены для измерений размеров частиц материала при определении степени перетира, в том числе в жидких покрытиях, таких как краски, лаки и сопутствующие продукты.
Конструктивно гриндометры состоят из измерительной плиты и скребка, изготовленных из закаленной нержавеющей стали. Сверху гриндометра нанесена цифровая шкала, соответствующая глубине паза. Скребок представляет собой двухстороннее полированное и прямое лезвие с закругленной кромкой и используется для размещения материала в пазе измерительной плиты.
Принцип действия гриндометров основан на распределении материала в пазах, глубина которых соответствует размерам частиц материала при определении степени перетира.
К данному типу средства измерений относятся модификации BGD-T 241/0, BGD-T 241/1, BGD-T 241/2, BGD-T 241/3, BGD-T 241/4, BGD-T 241/5, BGD-T 241/6, которые отличаются диапазоном и погрешностью измерений размеров частиц.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, состоящий из арабских цифр, наносится на измерительную плиту методом гравировки.

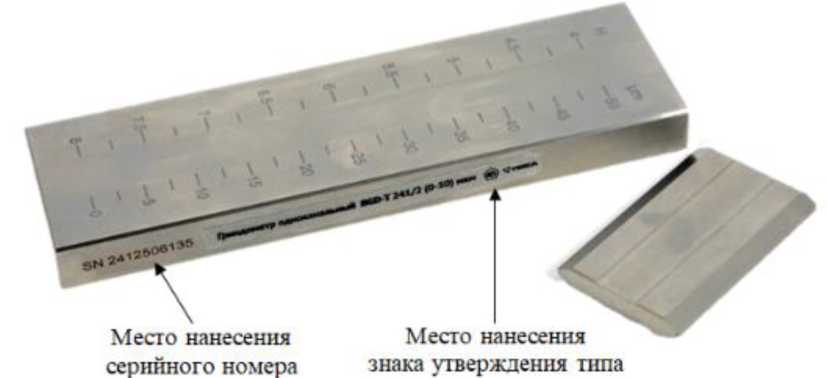

Общий вид гриндометров представлен на рисунке 1.
Пломбирование гриндометров не предусмотрено.
Рисунок 1 - Общий вид гриндометра
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| BGD-T 241/0 | BGD-T 241/1 | BGD-T 241/2 | BGD-T 241/3 | BGD-T 241/4 | BGD-T 241/5 | BGD-T 241/6 | |
| Диапазон измерений размеров частиц, мкм | от 0 до 15 | от 0 до 25 | от 0 до 50 | от 0 до 100 | от 0 до 150 | от 0 до 250 | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм | ±1,5 | ±1,5 | ±2,5 | ±2,5 | ±3,5 | ±3,5 | ±5,0 |
| Цена деления шкалы, мкм | 0,75 | 1,25 | 2,5 | 5 | 7,5 | 12,5 | 25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Размер паза (длина х ширина), мм | 140x12,5 |
| Габаритные размеры измерительной плиты (длина х ширина х высота), мм, не более | 170x50x13 |
| Масса измерительной плиты, кг, не более | 0,9 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %, не более | от 20 до 23 85 |
наносится на измерительную плиту при помощи наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительная плита | - | 1 шт. |
| Скребок | - | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Рекомендации по эксплуатации» руководства по эксплуатации.
Стандарт предприятия. Гриндометры одноканальные BGD-T, Biuged Precise Instruments (Guangzhou) Co., Ltd., Китай
