| Номер в госреестре | 97827-26 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | RGK |
| Изготовитель | ZheJiang Heika Electric Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 25.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные RGK (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температуры на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: TL-20, TL-30, TL-38, TL-64, TL-384, TL-480, TL-640, TL-384 Plus, TL-480 Plus, TL-640 Plus, TL-160F, TL-256F, TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, фонарь и кнопка пуска. На нижней части корпуса распложен батарейный отсек. В боковой части корпуса тепловизоров моделей TL-38, TL-64, TL-384, TL-480, TL-640, TL-384 Plus, TL-480 Plus, TL-640 Plus расположены разъемы для карты памяти и HDMI. В верхней части корпуса тепловизоров моделей TL-20, TL-30, TL-160F, TL-256F, TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F под металлическим кольцом расположен разъем для карты памяти.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту (кроме моделей TL-20, TL-30, TL-160F, TL-256F, TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F), подключения через HDMI порт (кроме моделей TL-20, TL-30, TL-160F, TL-256F, TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F) или при помощи беспроводной связи (WiFi).
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунках 1-9.
Место нанесения заводского номера

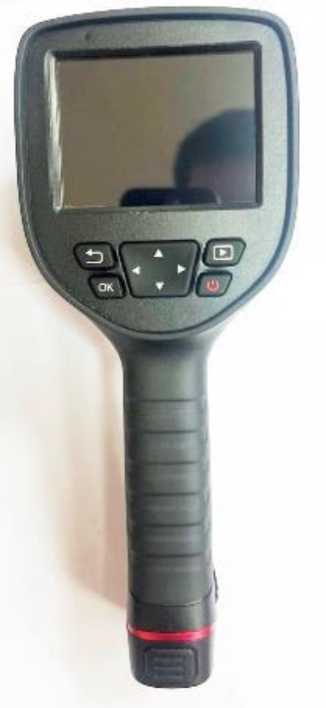

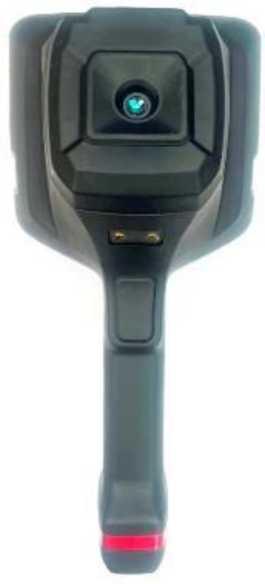

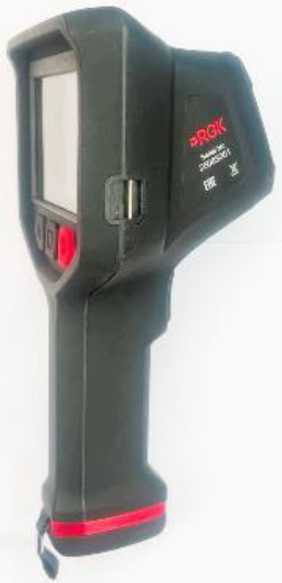

Рисунок 1 - Общий вид тепловизоров инфракрасных RGK моделей TL-20, TL-30
Место нанесения заводского номера

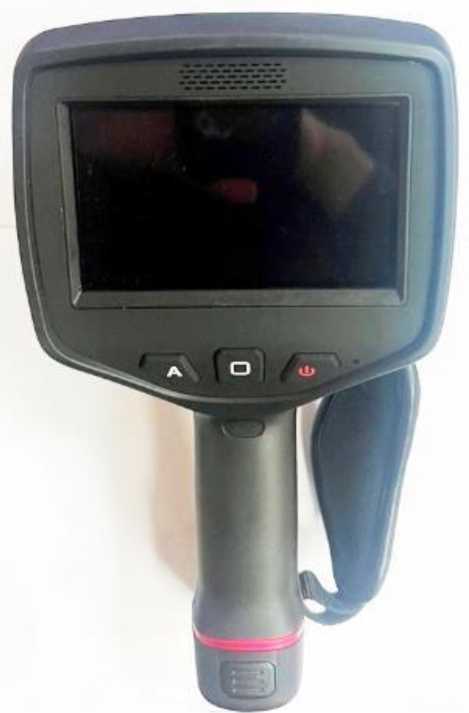

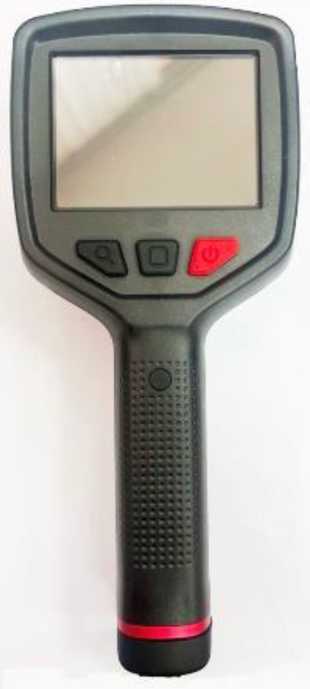

Рисунок 2 - Общий вид тепловизоров инфракрасных RGK моделей TL-38, TL-64

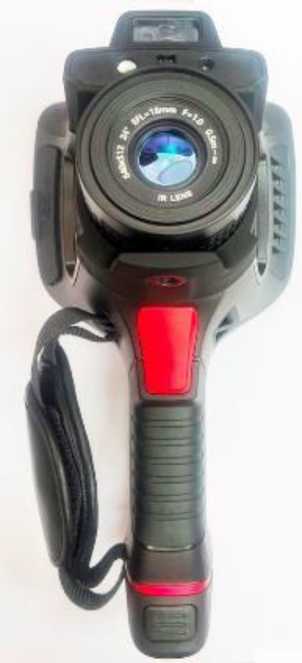

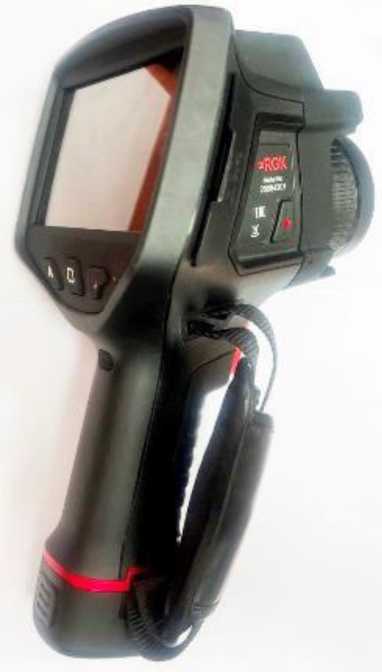

Рисунок 3 - Общий вид тепловизоров инфракрасных RGK моделей TL-384, TL-480, TL-640

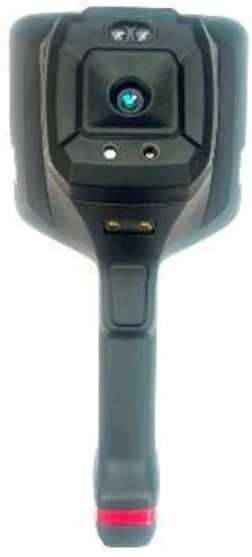

Рисунок 4 - Общий вид тепловизоров инфракрасных RGK моделей TL-384 Plus, TL-480 Plus, TL-640 Plus

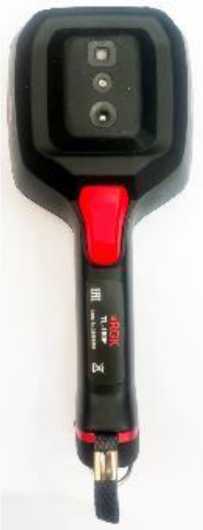

Рисунок 5 - Общий вид тепловизоров инфракрасных RGK моделей TL-160F, TL-256F

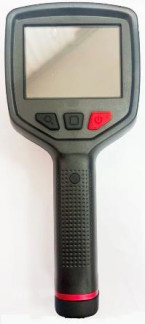

Рисунок 6 - Общий вид тепловизоров инфракрасных RGK моделей TL-160F Plus,
TL-256F Plus

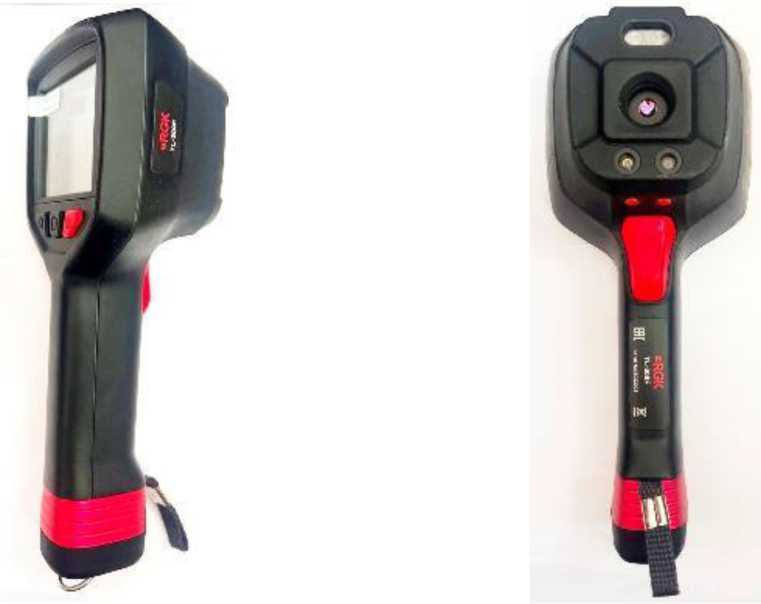

Рисунок 7 - Общий вид тепловизоров инфракрасных RGK модели TL-384F
Рисунок 8 - Общий вид тепловизоров инфракрасных RGK модели TL-384F Plus

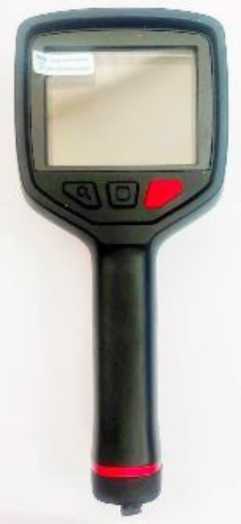

Рисунок 9 - Общий вид тепловизоров инфракрасных RGK модели TL-300F
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров наносится в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО для моделей TL-160F, TL-256F,
TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F - недоступны.
Идентификационные данные встроенной части ПО приведены в таблицах 1-4.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных RGK модели TL-20
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.12 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных RGK модели TL-30
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.12 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных RGK моделей TL-38, TL-64
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.26 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 4 - Идентификационные данные ПО тепловизоров инфракрасных RGK моделей
TL-384, TL-384 Plus, TL-480, TL-480 Plus, TL-640, TL-640 Plus
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.288 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение IRResearchVideo устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 5-10.
Таблица 5 - Метрологические и технические характеристики тепловизоров инфракрасных RGK моделей TL-20, TL-30__________________________________________________________________
| Наименование характеристики | Значение (в зависимости от модели) | |
| TL-20 | TL-30 | |
| Диапазоны измерений температуры(*), °С | от -10 (**) до +150 от 0 до +410 от +300 до +650(***) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 56,2°х42,4° | |
| Пространственное разрешение, мрад | 3,33 | 2,22 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 256x192 | 384x288 |
| Масса (с аккумуляторной батареей), кг, не более | 0,46 | |
| Запись изображений или частота обновлений, Гц | 30 | |
| Габаритные размеры, мм (высота х ширина х длина), не более | 230x105x57 | |
| Напряжение питания, В | 12 | |
| Время работы от батареи, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 от 10 до 95 (без конденсации) | |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - диапазон показаний от -20 °С до +150 °С; (** *) — по дополнительному заказу | ||
Таблица 6 - Метрологические и технические характеристики тепловизоров инфракрасных RGK моделей TL-38, TL-64
| Наименование характеристики | Значение (в зависимости от модели) | |
| TL-38 | TL-64 | |
| Диапазоны измерений температуры(*), °С | от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +650 °С включ., % | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 24°х19° | |
| Пространственное разрешение, мрад | 1,3 | 0,66 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 | 640x512 |
| Масса (с аккумуляторной батареей), кг, не более | 0,74 | |
| Запись изображений или частота обновлений, Гц | 30 | |
| Габаритные размеры, мм (высота х ширина х длина), не более | 257x102x105 | |
| Напряжение питания, В | 12 | |
| Время работы от батареи, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 от 10 до 95 (без конденсации) | |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу | ||
Таблица 7 - Метрологические и технические характеристики тепловизоров инфракрасных RGK моделей TL-384 (TL-384 Plus), TL-480 (TL-480 Plus), TL-640 (TL-640 Plus)______________________
| Наименование характеристики | Значение (в зависимости от модели) | ||
| TL-384 (TL-384 Plus) | TL-480 (TL-480 Plus) | TL-640 (TL-640 Plus) | |
| Диапазоны измерений температуры*-*), °С | от -20 до +150 от 0 до +410 от +300 до +650(**) от +300 до +2000(**) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +650 °С включ., % | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 | ||
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Углы поля зрения (в зависимости от объектива), градус по горизонтали х градус по вертикали: - объектив 28° (стандартный для моделей TL-384 (TL-384 Plus)) - объектив 24° (стандартный для моделей TL-480 (TL-480 Plus), TL-640 (TL-640 Plus)) - объектив 48° - объектив 12° - объектив 6° | 28,1°х21,3° - 48,1°х39,3° 12,1°х9,7° 6°х4,8° | - 24,0°х19,3° 48,1°х39,3° 12,1°х9,7° 6°х4,8° | |
| Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 28° - объектив 24° - объектив 48° - объектив 12° - объектив 6° | 1,30 2,-26 0,68 0,34 | - 0,92 1,87 0,46 0,23 | - 0,66 1,39 0,33 0,16 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 480x360 | 640x512 |
| Масса (с аккумуляторной батареей), кг, не более | 1,25 | ||
| Запись изображений или частота обновлений, Гц | 30 | ||
| Наименование характеристики | Значение (в зависимости от модели) | ||
| TL-384 (TL-384 Plus) | TL-480 (TL-480 Plus) | TL-640 (TL-640 Plus) | |
| Габаритные размеры, мм (высота х ширина х длина), не более | 280x135x136 | ||
| Напряжение питания, В | 12 | ||
| Время работы от батареи, ч, не менее | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 от 10 до 95 (без конденсации) | ||
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу | |||
Таблица 8 - Метрологические и технические характеристики тепловизоров инфракрасных RGK моделей TL-160F (TL-160F Plus), TL-256F (TL-256F Plus)
| Наименование характеристики | Значение (в зависимости от модели) | |
| TL-160F (TL-160F Plus) | TL-256F (TL-256F Plus) | |
| Диапазоны измерений температуры(*), °С | от -10 до +650 от +300 до +1200(**) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до 0 °С включ., °С | ±8,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 °С до +100 °С включ., °С | ±4,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±4,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 56°х42,2° | |
| Пространственное разрешение, мрад | 6,11 | 3,82 |
| Коэффициент излучательной способности (фиксированный) | 0,95 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 160x120 | 256x192 |
| Масса (с аккумуляторной батареей), кг, не более | 0,61 | |
| Запись изображений или частота обновлений, Гц | 30 | |
| Габаритные размеры, мм (высота х ширина х длина), не более | 230x125x74 | |
| Напряжение питания, В | 12 | |
| Наименование характеристики | Значение (в зависимости от модели) |
| TL-160F TL-256F (TL- 160F Plus) (TL-256F Plus) | |
| Время работы от батареи, ч, не менее | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу | |
Таблица 9 - Метрологические и технические характеристики тепловизоров инфракрасных RGK моделей TL-384F (TL-384F Plus)
| Наименование характеристики | Значение |
| Диапазоны измерений температуры(*), °С | от -10 до +150 от 0 до +410 от +300 до +2000(**) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до 0 °С включ., °С | ±8,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 °С до +100 °С включ., °С | ±4,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±4,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 44,2°х33,9° |
| Пространственное разрешение, мрад | 2,02 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 |
| Масса (с аккумуляторной батареей), кг, не более | 1,2 |
| Запись изображений или частота обновлений, Гц | 30 |
| Габаритные размеры, мм (высота х ширина х длина), не более | 282x130x121 |
| Напряжение питания, В | 12 |
| Время работы от батареи, ч, не менее | 4 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу | |
Таблица 10 - Метрологические и технические характеристики тепловизоров инфракрасных
RGK модели TL-300F
| Наименование характеристики | Значение |
| Диапазоны измерений температуры^), °С | от -20 до +150 от 0 до +410 от +300 до +2000(**) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до 0 °С включ., °С | ±8,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 °С до +100 °С включ., °С | ±4,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±4,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 44,2°х33,9° |
| Пространственное разрешение, мрад | 2,02 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 |
| Масса (с аккумуляторной батареей), кг, не более | 0,8 |
| Запись изображений или частота обновлений, Гц | 30 |
| Габаритные размеры, мм (высота х ширина х длина), не более | 257x107x80 |
| Напряжение питания, В | 12 |
| Время работы от батареи, ч, не менее | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) |
| Наименование характеристики | Значение |
| Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу | |
Таблица 11 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | RGK (модель в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные RGK | - | 1 экз. |
| Аккумуляторные литий-ионные батареи | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Считыватель карты памяти | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Программное обеспечение на USB-накопителе | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Объектив 48° | - | * 1 шт. |
| Объектив 12° | - | * 1 шт. |
| Объектив 6° | - | * 1 шт. |
| Опция расширения диапазона температур до плюс 650 °C | - | ** |
| Опция расширения диапазона температур до плюс 2000 °C | - | *** |
| Опция расширения диапазона температур до плюс 1200 °C | - | **** |
| * - по дополнительному заказу (только для моделей TL-384 (г TL-480 (TL-480 Plus), TL-640 (TL-640 Plus)) * * - по дополнительному заказу (только для моделей TL-20, TL-30, TL-384 (TL-384 Plus), TL-480 (TL-480 Plus), TL-640 (TL-640 Plus)) * ** - по дополнительному заказу (только для моделей TL-38, TL-64, TL-384 TL-480 (TL-480 Plus), TL-640 (TL-640 Plus), TL-384F (TL-384F Plus), TL-300F) * *** - по дополнительному заказу (только для моделей TL-160F (T TL-256F (TL-256F Plus)) | ГЬ-384 Plus), TL-38, TL-64, (TL-384 Plus), L-160F Plus), | |
приведены в разделе 2 Руководства по эксплуатации (для моделей TL-160F, TL-256F, TL-160F Plus, TL-256F Plus, TL-384F, TL-384F Plus, TL-300F) и в разделе 3 (для моделей TL-20, TL-30, TL-38, TL-64, TL-384, TL-480, TL-640, TL-384 Plus, TL-480 Plus, TL-640 Plus).
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на тепловизоры инфракрасные RGK, разработанный компанией ZheJiang Heika Electric Co., Ltd., Китай
