| Номер в госреестре | 97826-26 |
| Наименование СИ | Хроматограф газовый промышленный |
| Обозначение типа СИ | FV 3320 |
| Изготовитель | Shanghai Fanwei Instruments Co., Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф газовый промышленный FV 3320 (далее - хроматограф) предназначен для измерений содержания органических и неорганических веществ в различных технологических средах.
Принцип действия хроматографа основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы пламенно-фотометрическим детектором (ПФД).
Хроматограф состоит из детектора, блока колонок, блока управления и блока газового контура, которые размещены в корпусе из нержавеющей стали.
На лицевой панели хроматографа расположен жидкокристаллический дисплей с сенсорным управлением, посредством которого осуществляется управление хроматографом и отображение результатов измерений. Дополнительно на лицевой панели расположены интерфейсы для подключения периферийных устройств (клавиатура и мышь).
Хроматограф закрепляется в стандартную 19” стойку.
Серийный номер нанесен на маркировочную табличку, расположенную на задней панели хроматографа, методом лазерной печати. Формат серийного номера -буквенно-цифровой.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Внешний вид хроматографа представлен на рисунке 1. К данному типу средства измерений относится хроматограф с серийным № FV2023267.
Внешний вид маркировочной таблички хроматографа представлен на рисунке 2.

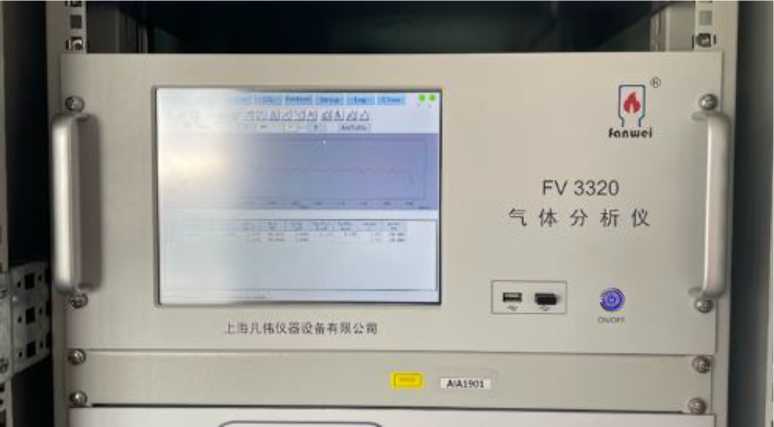

Рисунок 1 - Внешний вид хроматографа газового промышленного FV 3320

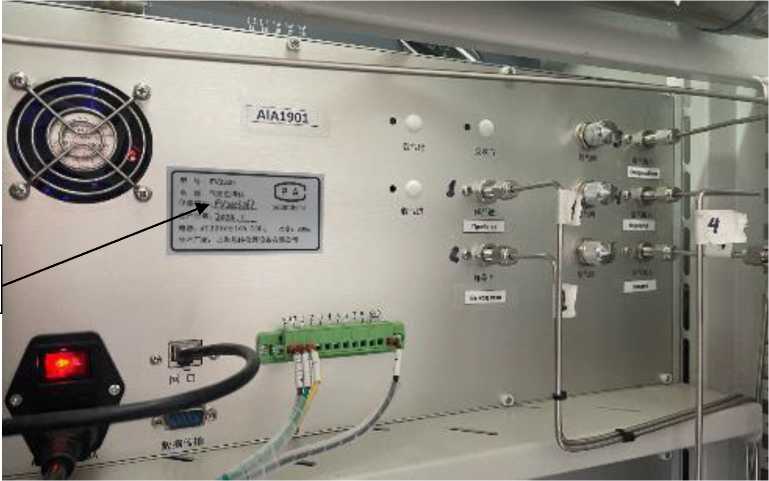

Место нанесения серийного номера
Рисунок 2 - Внешний вид маркировочной таблички
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографа, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью жидкокристаллического дисплея.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fanwei GCWorkspace |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, А, не более | 240-12 |
| Предел детектирования, гБ/с, не более | 240-12 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала (площади пика), % | 3 |
| Пределы допускаемого относительного изменения выходного сигнала за 24 часа непрерывной работы, % | ±3 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 % 50±1 |
| Потребляемая мощность, Вт, не более | 800 |
| Габаритные размеры, мм, не более: - ширина - глубина - высота | 435 460 220 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа | от +5 до +35 85 от 84 до 107 |
| Выходные сигналы: - аналоговый, мА - цифровой | от 4 до 20 Modbus |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 30000 |
наносится на титульный лист руководства пользователя типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый промышленный | FV 3320 | 1 шт. |
| Детектор пламенно-фотометрический | ПФД | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Паспорт | - | 1 экз. |
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»
